[Risolto] Resistenze

@marco_c

puoi verificare che le due cose NON coincidono!

R123 *R4/(R123+R4)= (R1+R2+R3 )*R4 /(R1+R2+R3+R4)

è diverso da R1+R2*R4/(R2+R4) + R3

come ti hanno già fatto osservare se R2 è in parallelo ad R4 NON PUO' essere in serie a R1 e R3 , nè lo è R4 "per lo stesso motivo"!!!





in elettrotecnica (nei sistemi quasi stazionari ---> circuiti a costanti concentrate dove vale legge di Ohm e conseguenti principi di Kirchhoff) si chiama bipolo un qualsiasi dispositivo facente capo a due morsetti ( ovviamente se dal primo morsetto entra una corrente i , dall'altro esce ancora i !!!)

def

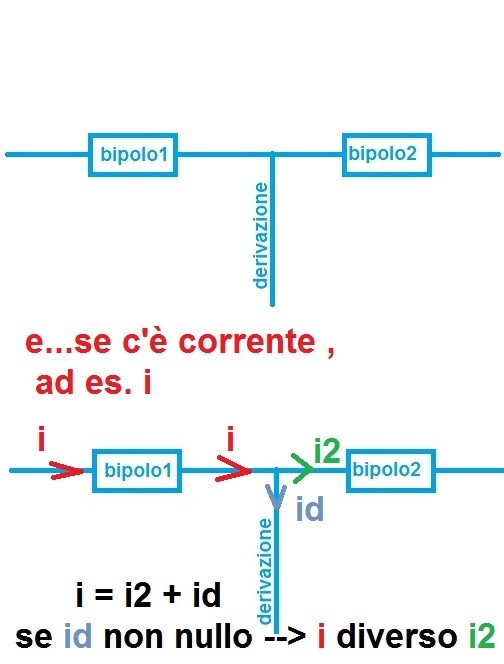

n bipoli si diranno in serie , e costituiranno un bipolo equivalente o risultante {come ad  es la tua Req ... cioè resistenza "vista da due punti"},  se dopo il primo c'è solo il secondo e così via ...

se cioè non ci sono "derivazioni"

def

n bipoli si diranno in parallelo , e costituiranno un bipolo equivalente o risultante, se hanno in comune ambo i morsetti.

e questo è indipendente dal valore della corrente che li attraversa ... anche se, ovviamente, nel caso siano in serie, il valore della corrente è lo stesso perchè la corrente è "fisicamente" la stessa!

due res. attrav.  dallo stesso valore di corr. non sono necessariamente in serie.

va poi osservato che i bipoli non sono sempre riconducibili a un bipolo risultante ---> esistono cioè i tripoli, quadripoli  ... n-poli .



ad es hai visto i triangoli e le stelle e la trasf.stella-triangolo

rileggi, attentamente(!), quanto ti dissi sulla def di serie e parallelo!



https://www.sosmatematica.it/forum/domande/circuito-elettrico-3/#post-47332

https://www.sosmatematica.it/forum/domande/circuito-elettrico-6/

https://www.sosmatematica.it/forum/domande/resistenze-in-serie-e-in-parallelo-2/#post-46562

https://www.sosmatematica.it/forum/domande/chiarimento-circuito-elettrico/

https://www.sosmatematica.it/forum/domande/resistenze-in-serie-e-parallelo/

https://www.sosmatematica.it/forum/domande/chiarimento-su-circuito-elettrico/

kirchhoff

https://www.sosmatematica.it/forum/domande/tensione-3/

https://www.sosmatematica.it/forum/domande/resistenza-equivalente-2/

https://www.sosmatematica.it/forum/domande/perche-nnon-passa-la-stessa-corrente/





Evidentemente NO!!! Req = (R2//R4) + R1 + R3  : R4 è in parallelo solo ad R2 e non alle altre due

È già sbagliata la prima frase: se R4 è in parallelo a R2 NON PUOI DIRE che R1, R2 ed R3 sono in serie, perché NON sono attraversate dalla stessa corrente. Quindi prima fai il parallelo fra R2 ed R4, e poi il resto. Qualunque altra combinazione di operazioni è errata
