[Risolto] Resistenze in serie e in parallelo

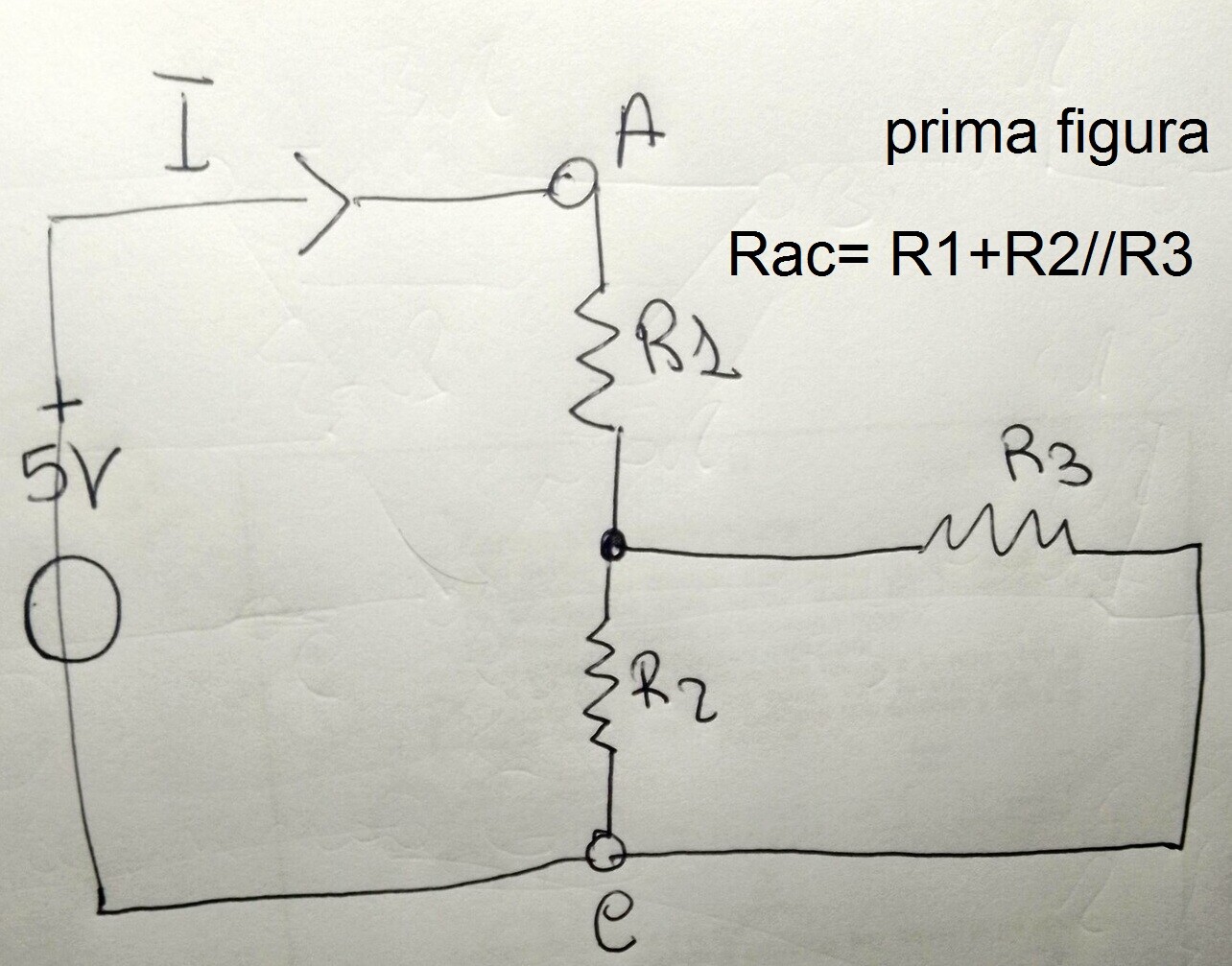

sono in parallelo le resistenze che hanno entrambi i morsetti collegati insieme, il primo dell'una collegato col primo della seconda e il secondo della prima col secondo della seconda, come appunto R2 e R3 della prima figura

Rac = R1 + R2//R3 = R1 + R2*R3 /(R2+ R3)

{cioè la R1 è in serie al "parallelo" Rp = R1//R2 = (1/R1 + 1/R2 )^-1 = R1*R2/(R1+R2)}

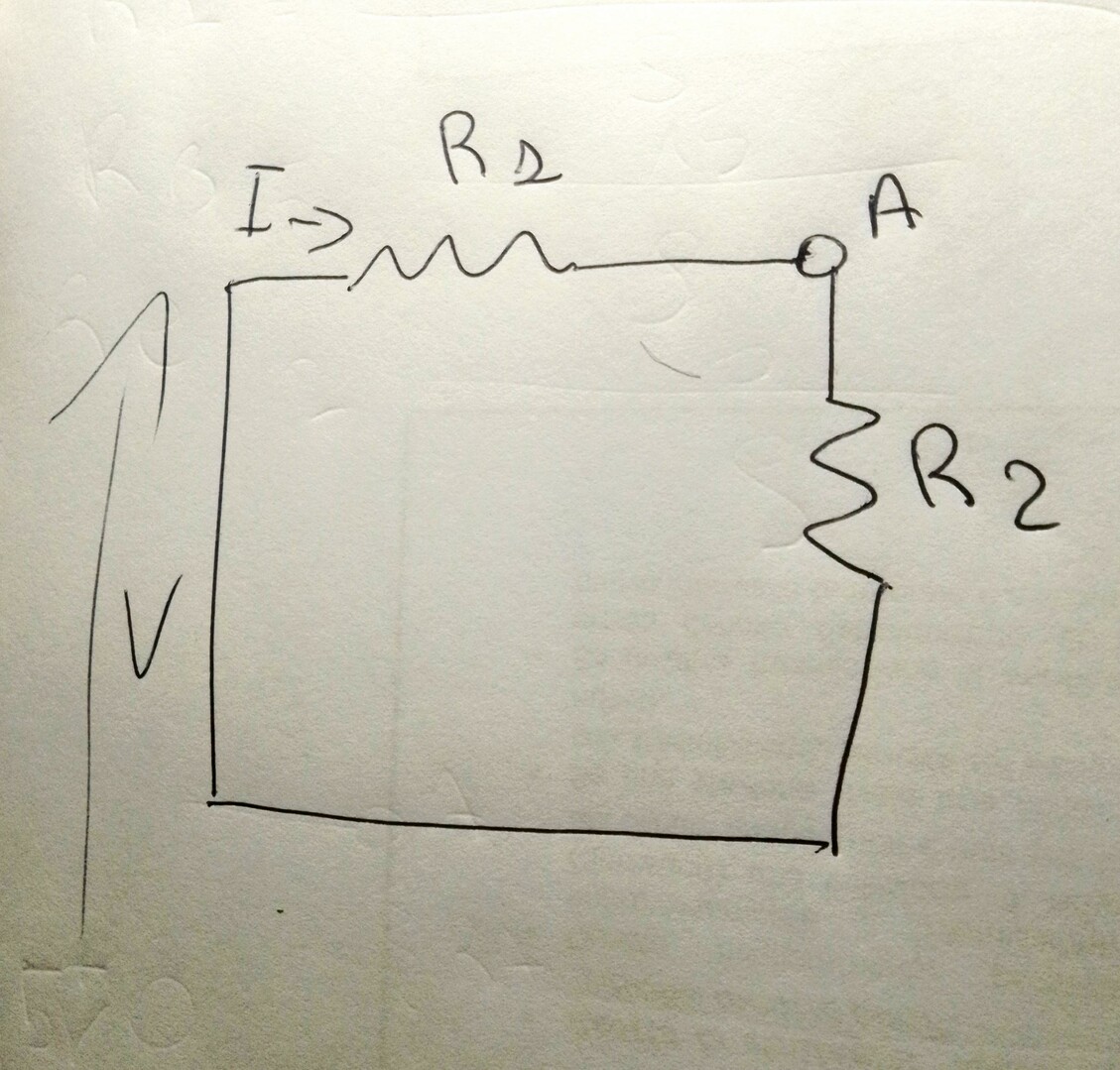

......Allora, vale anche in questo altro circuito, cioè qui R1 ed R2 sono in parallelo?.....

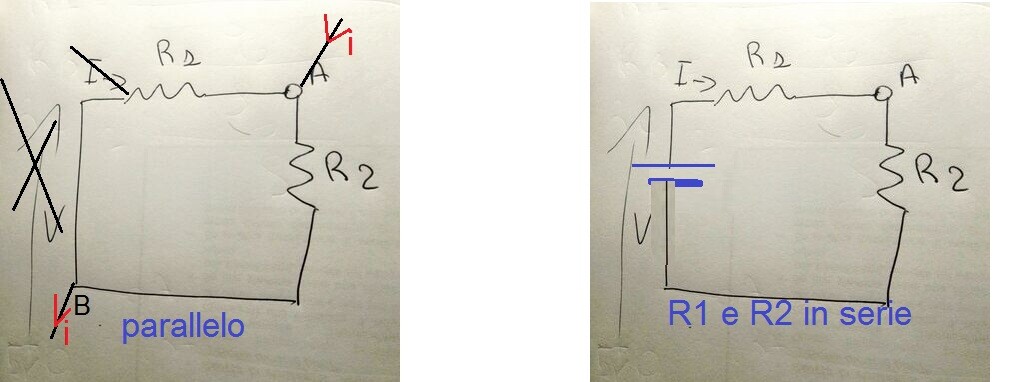

sì vale anche nel secondo schema  se V=0 e se si deve valutare la Rab tra A e B (dove si riuniscono R1 e R2)

mentre se tu hai sbagliato e V non è zero (quindi i morsetti delle R non sono collegati , ma è frapposta una fem V   come ho corretto a sinistra!) allora la Req vista dalla fem V è:

Req = R1 + R2 = Rs

...................

tieni presente che le R possono essere in collegamento che non si può definire nè serie nè parallelo!!!

come R1 e R2 della prima figura ... o come R1 e R3

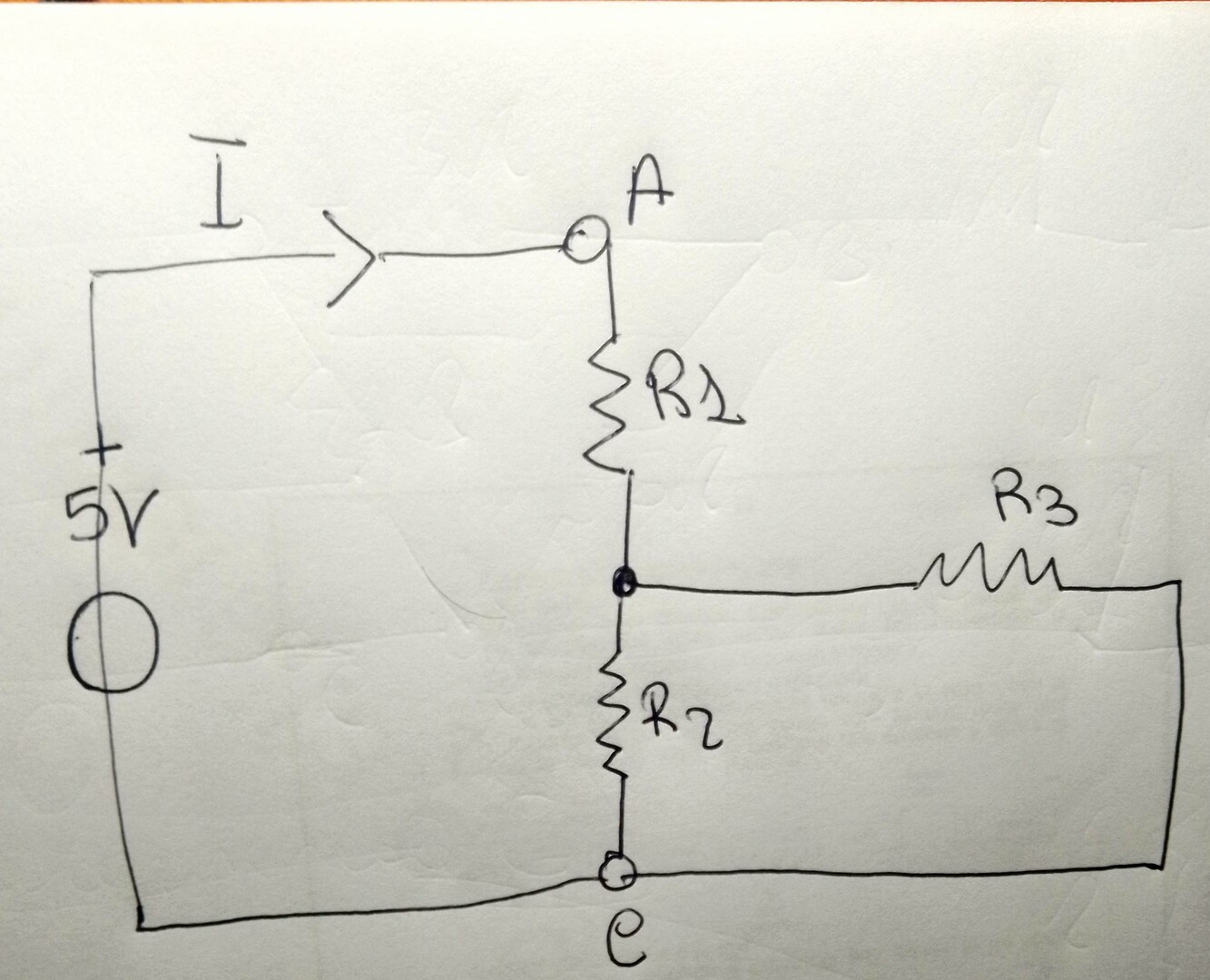

sketch superiore

R2 ed R3 sono in parallelo  ed il loro valore equivalente R23 è pari a :

R23 = R2*R3/(R2+R3)

R23 è in serie ad R1, pertanto Rac = R1+R23

I = V/(R1+R23)

I2 = I*R3/(R2+R3)

I3 = I*R2/(R2+R3)

sketch inferiore

R1 ed R2 sono in serie

I = V/(R1+R2)
