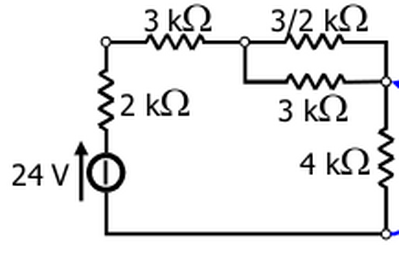

Come si calcola la corrente che passa sulla resistenza da 3 chiloohm (la seconda, quella sotto all'altra da 3/2)?
Come si calcola la corrente che passa sulla resistenza da 3 chiloohm (la seconda, quella sotto all'altra da 3/2)?
Chiamo Rp la resistenza equivalente del parallelo tra 3k e 3k/2 :
Rp = 3*3/2/(3+3/2) = (9/2) / (9/2) = 1k
Rt = 2+3+1+4 = 10 k
I = I/Rt = 24/10 = 2,4mA
La tensione Vp ai capi di Rp vale V*1k/10 k = 2,4 V
I(3) = Vp /3 = 2,4/3 = 0,8 mA
I(3/2) = Vp /(3/2) = 2Vp/3 = 1,6 mA
oppure
I(3) = I*3/2 / (3/2+3) = I*1,5/4,5 = 2,4/3 = 0,8 mA
I(3/2) = I*3 / (3/2+3) = I*3/4,5 = 2,4*2/3 = 1,6 mA

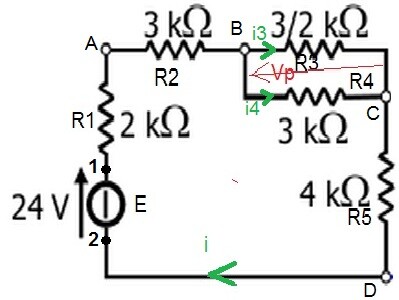

Req vista da E (=24 V), ovvero dai morsetti 1 e 2:
Req = R1 + R2 + Rp + R5 = R1 + R2 + (R3*R4/(R3+R4)) + R5 = 2+3+(3/2*3)/(3/2+3) + 4 = 10 kohm
i = E/Req = 24 / 10000 = 2.4*10^-3 A = 2.4 mA
Vp = Vbc =V3 = V4 = i * Rp = i* R3*R4/(R3+R4) = 2.4 *(3/2*3)/(3/2+3) = 2.4 *10 = 2.4 V
risposta ---> i4 = V4/R4 = Vp/R4 = Vbc /R4 = 2.4 / 3 = 0.8 mA
verifica --.-> i3 = i - i4 = 2.4 -0.8 = 1.6 mA ---> Vp = V3 = i3*R3 = 1.6*3/2 = 2.4 V
................................verifica
Vcd = V5 = R5*i = 4*2.4 = 9.6 V
Vab = V2 = R2*i = 3*2.4 = 7.2 V
V1=V1a = R1*i = 2*2.4 = 4.8 V
E = V1a + Vab + Vp + Vcd + Vd2 = 4.8 + 7.2 + 2.4 + 9.6 + 0 = 24 V ---> ok!
Unità di misura: ddp, V; corrente, mA; resistenza, kΩ.
Con
* E = 24 V
* R1 = 3/2 kΩ
* R2 = 2 kΩ
* R3 = 3 kΩ
* R4 = 4 kΩ
* Rp = R1 // R3 = 1/(2/3 + 1/3) = 1 kΩ
* Rs = R2 + R3 + R4 + Rp = 2 + 3 + 4 + 1 = 10 kΩ
la corrente che circola risulta
* I = E/Rs = 12/5 = 2.4 mA
che su Rp provoca una caduta di potenziale
* ΔE = I*Rp = (12/5 mA)*(1 kΩ) = 12/5 = 2.4 V
che in R3 fa scorrere una corrente
* i = ΔE/R3 = (12/5 V)/(3 kΩ) = 4/5 = 0.8 mA
