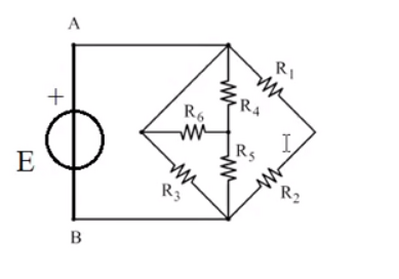

Salve, graficamente parlando, perché sulle resistenze R4 ed R6 non circola la stessa corrente, quindi risultano in parallelo?
Salve, graficamente parlando, perché sulle resistenze R4 ed R6 non circola la stessa corrente, quindi risultano in parallelo?
162
punti
Livello 1
Ok mi rispondo da solo, in pratica i due vertici del rombo in alto a sinistra coincidono, cioè è come se fosse un unico punto dal quale escono due rami e quindi due correnti diverse.
ok R4 ed R6 "sono in parallelo" le correnti saranno di ugual valore "se e solo se" le resistenze hanno lo stesso valore.
Sì, questo è chiaro.
Graficamente parlando, perché nelle resistenze R4 ed R6 non circola la stessa corrente, quindi risultano in parallelo?
Guarda lo schema ridisegnato : molto più intuitivo .
R4 ed R6 sono in parallelo e vi circolano correnti diverse se hanno valori diversi !!
97238
punti
Genius II
R4 in parallelo con R6; R5 in parallelo conR3;
R46 in serie con R53; (due paralleli in serie fra loro).
R1 in seria con R2;
R12 in parallelo con la serie R46 + R53
