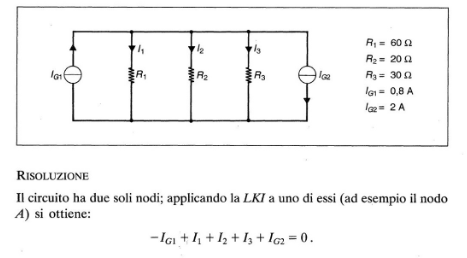

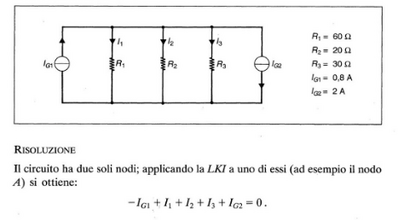

Salve, so che un nodo è il punto di incontro di tre conduttori, allora perché in questo circuito ce ne sono due se punti dove si incontrano tre fili ce ne sono sei?
Salve, so che un nodo è il punto di incontro di tre conduttori, allora perché in questo circuito ce ne sono due se punti dove si incontrano tre fili ce ne sono sei?
162
punti
Livello 1

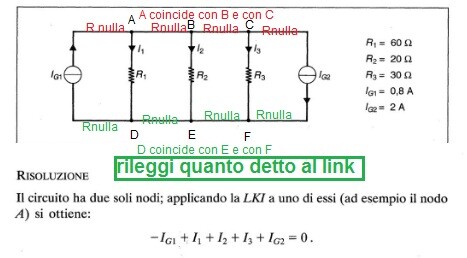

leggi , al riguardo, p.s. sul link:
https://www.sosmatematica.it/forum/domande/circuito-elettrico-3/#post-47332
v. anche qui:
https://www.sosmatematica.it/forum/domande/resistenze-in-serie-e-in-parallelo-2/
5664
punti
Livello 5
Le resistenze sono in parallelo. Prova a pensarlo così: scusa la figura sbilenca.
63989
punti
Genius I
Non di tre conduttori, bensì di almeno di 3 conduttori !!! Nel tuo caso ne hai 4 (un ingresso, 3 uscite)
97244
punti
Genius II
Nel disegno degli schemi circuitali si segue la convenzione di scorporare la rappresentazione dei componenti da quella delle loro proprietà fisiche (credo di rammentare che ci sia in proposito una norma ISO-EN-UNI).
Il tracciamento di una linea continua indica un corto circuito, non un filo: tutto ciò che vi è connesso è da intendere come saldato insieme.
Il modello circuitale di un filo, per dimensioni contenute e frequenze basse, comprende resistenza, induttanza e capacità; se le dimensioni e/o le frequenze d'esercizio superano i livelli d'approssimazione tollerabili allora si ricorre al modello "linea di trasmissione a costanti distribuite".
Quelli che tu chiami "tre fili" circuitalmente sono "un punto".
