[Risolto] Problema circuito elettrico



0

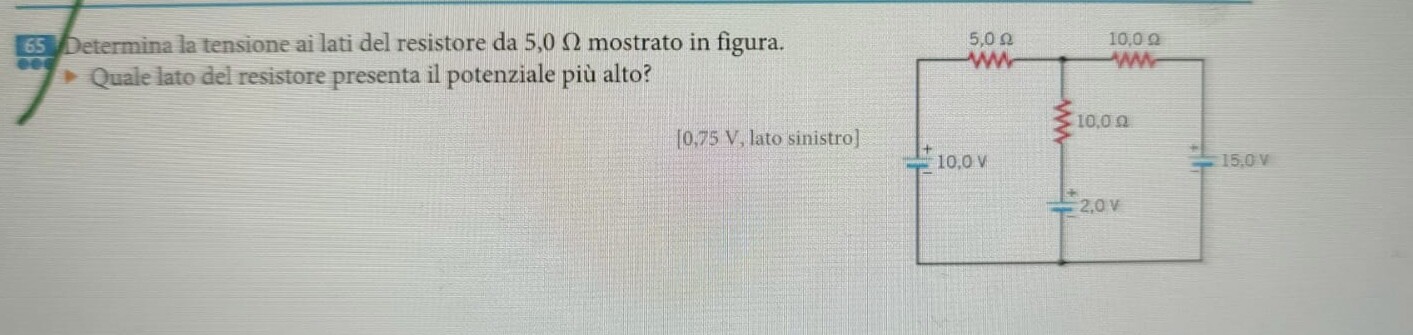

Betermina la tensione ai lati del resistore da $5,0 \Omega$ mostrato in figura.
Quale lato del resistore presenta il potenziale più alto?

B43C4C2A E9E4 474D 863C 8BC5280A5C68
Autore
Etichette discussione
3 Risposte



1

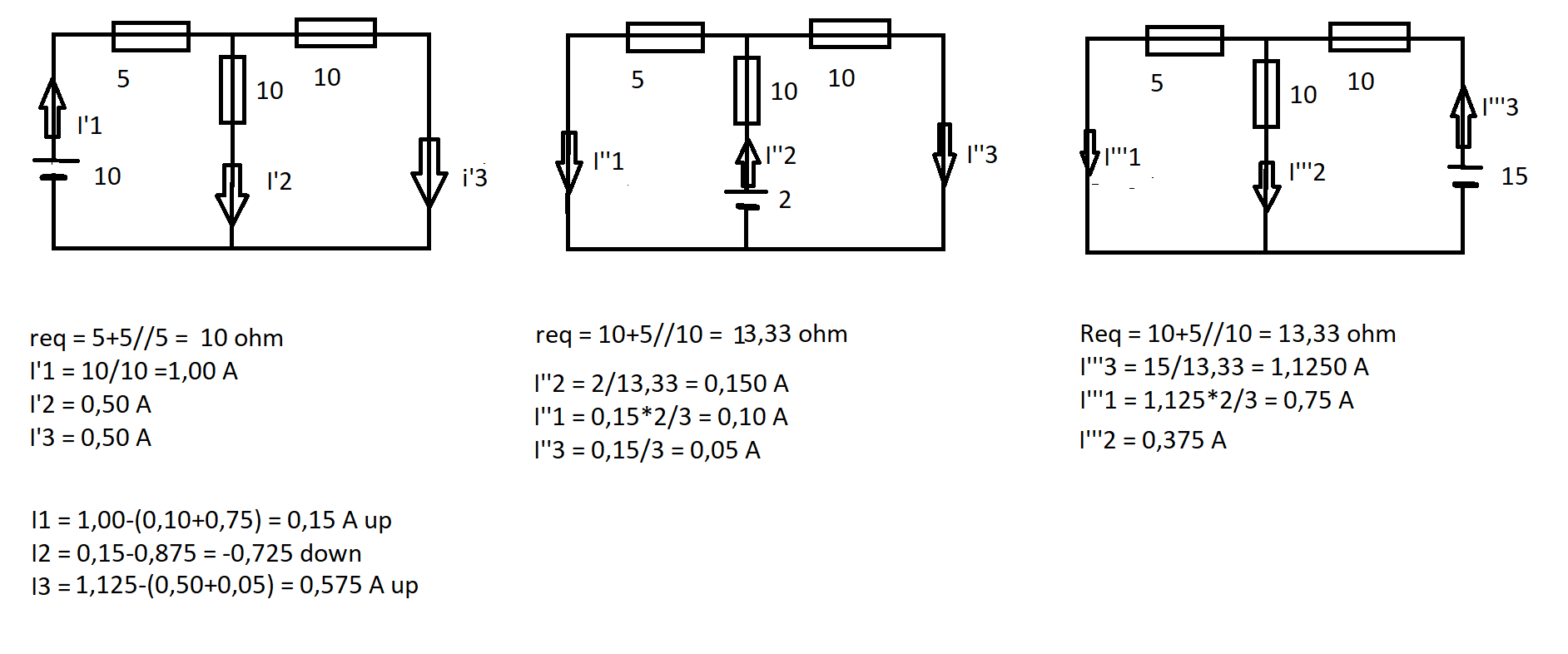

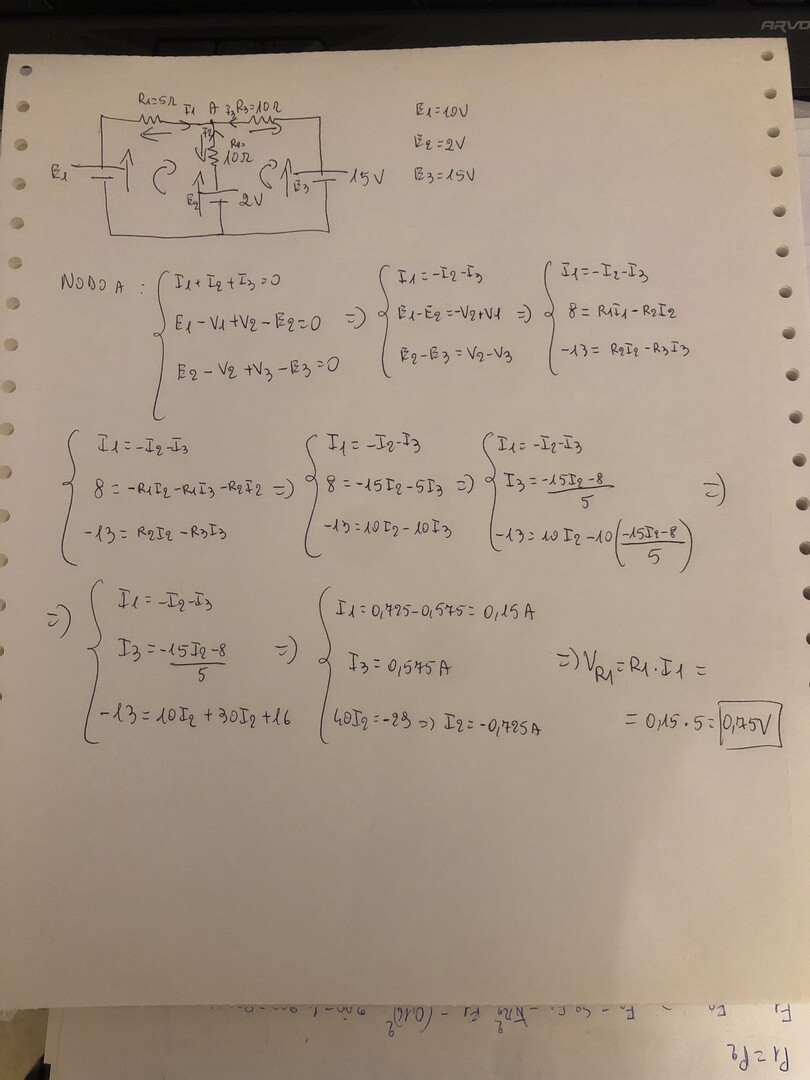

@marus76 grazie. Ma non mi è molto chiaro. Non si applicano le leggi di kirchoff?

puoi anche applicare i due principi di kirchoff esce più lungo esercizio

@marus76 infatti c ho provato ma non mi esce

@marus76 puoi farmi vedere come si fa applicando le leggi di kirchoff. Grazieo

@marus76 grazie mille davvero anche se nel

nodo a una delle 3 correnti deve essere entrante, così sono tutte uscenti e quindi negative



1

V(5) = I1*5 = 0,15*5 = 0,75  V

V2+I2*10 = 0,725*10+2 =7,25+2 = 9,25 V = 10-V(5) ....direi che ci siamo





0
kirchhoff millman etc

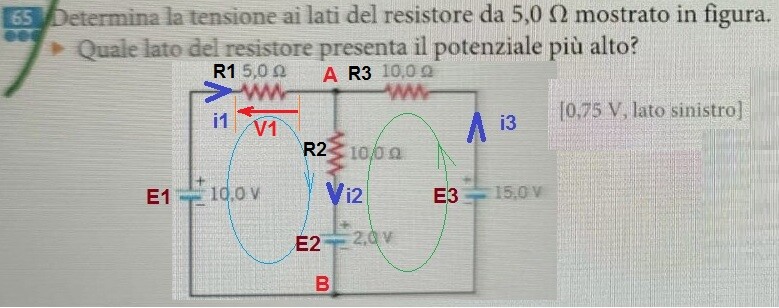

i2 = i1 + i3 ---> y = x + z
E1 - E2 = R1*i1 + R2*i2 ---> 10 - 2 = 5x + 10y
E3 - E2 = R3*i3 + R2*i2 ----> 15 - 2 = 10z + 10y

x = 3/20, y = 29/40, z = 23/40

x = 0.15, y = 0.725, z = 0.575

quindi :

V1 = R1*i1 = 5x = 0.75 V

il lato di R1 collegato a E1 è quello a potenziale più alto.

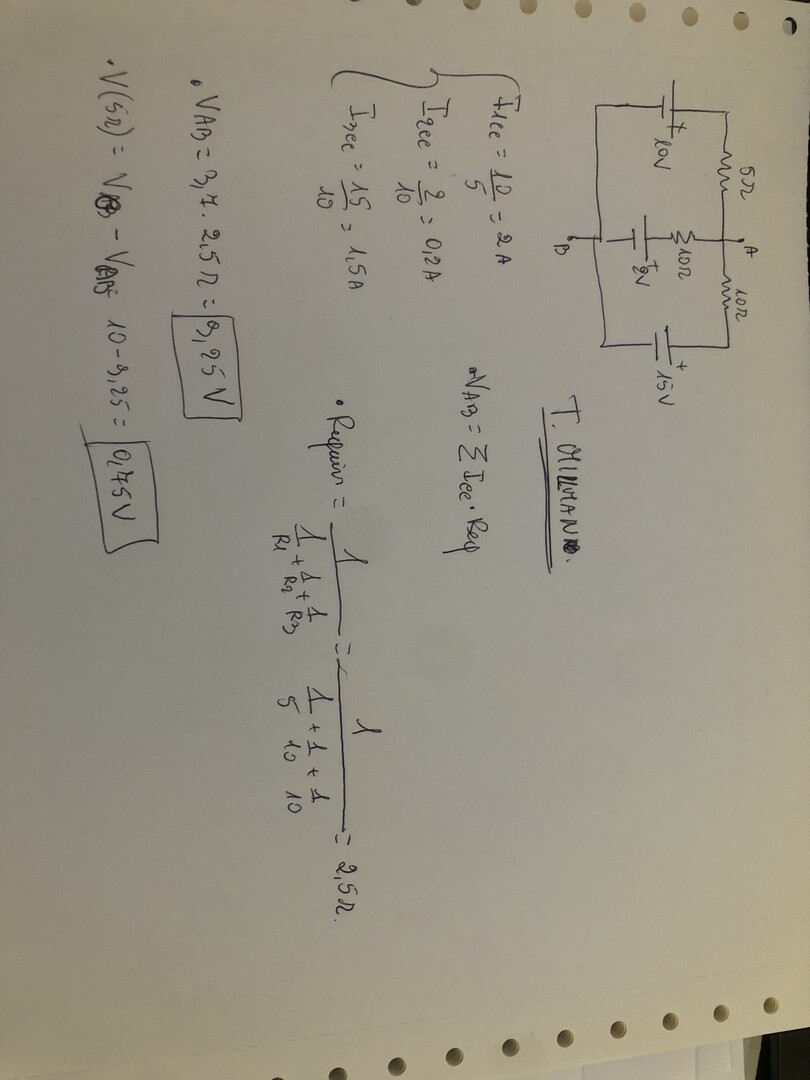

Millman

Vab =( E1/R1 + E2/R2 + E3/R3)/(1/R1 + 1/R2 + 1/R3) = (10/5 + 2/10 +15/10) / (1/5 + 1/10 + 1/10) = 37/4 V

V1 = - Vab + E1  ----> V1 =  Vba + E1 = 3/4 =  0.75 V ---> ok!

{Vab = E2 + R2*i2}

.....................................
