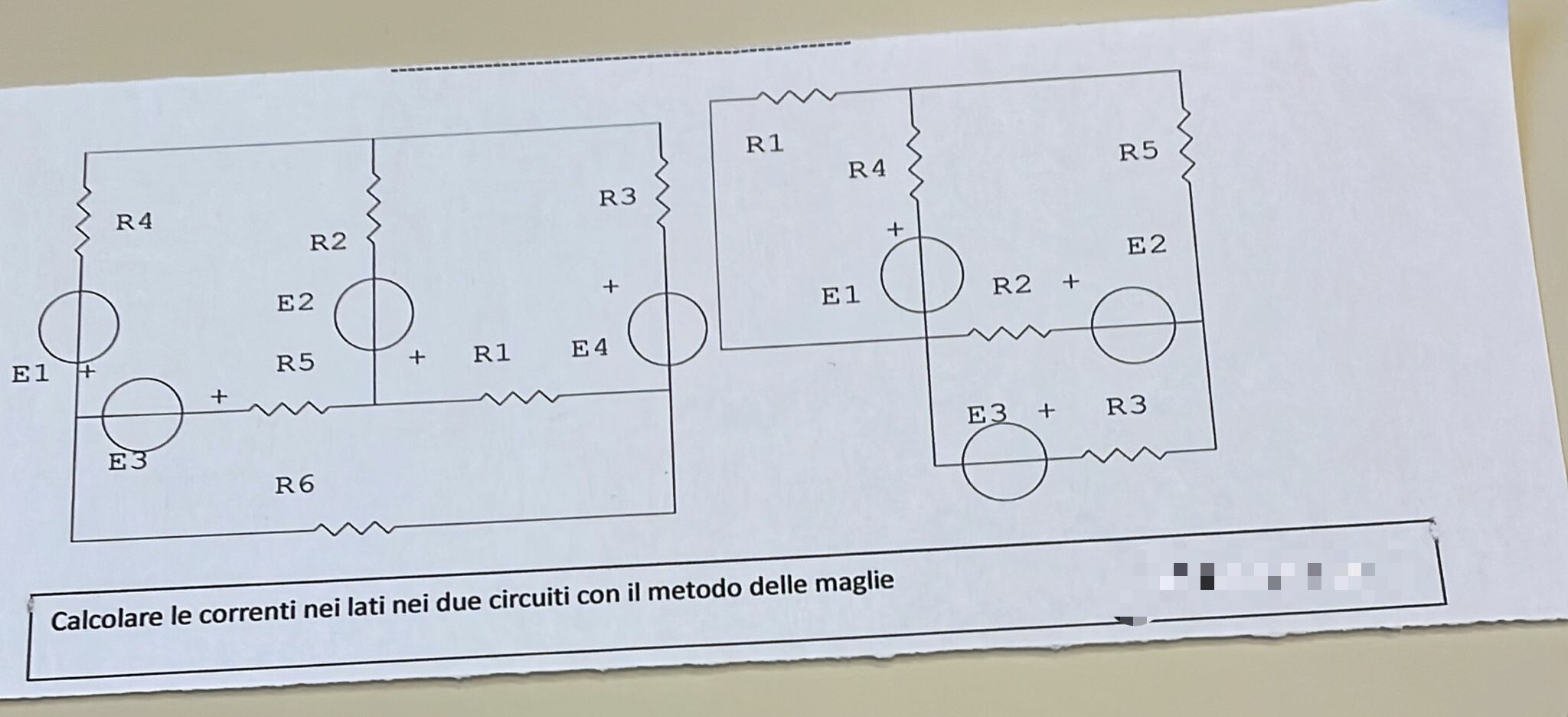

[Risolto] Per favore mi serve aiuto mi serve con il metodo di kirchhoff

mancano le E

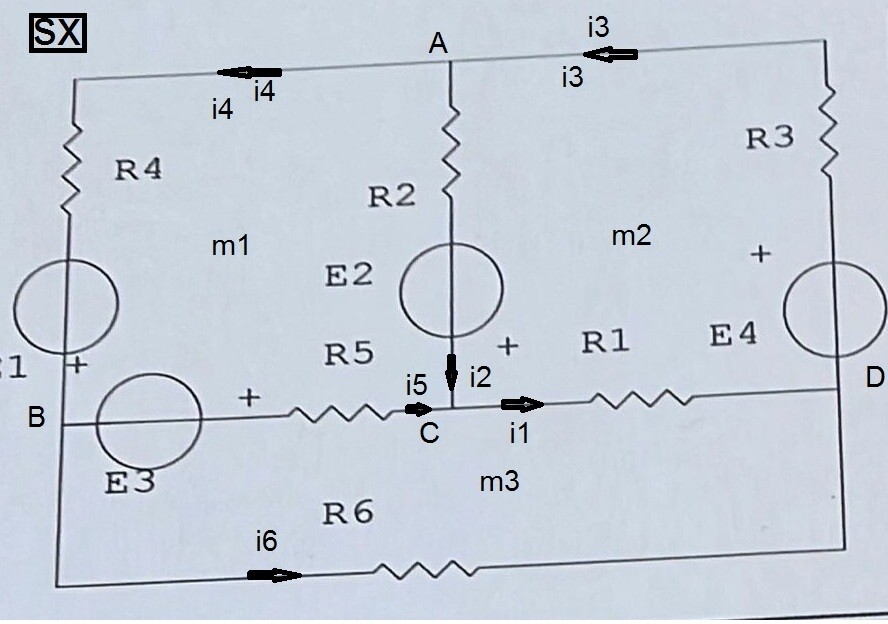

a sx

lati o rami ---> r = 6 ; maglie indip. r-n+1 = 6-4+1 =3

nodi ---> n = 4 ---> nodi indip. n-1 = 3

a sx hai tre maglie, poste le corr. scriverai:

nodoA     i3 = i2 + i4
nodoB     i4 = i5 + i6
nodoC     i1 = i5 + i2

m1    E1 + E3 - E2 = R4*i4 + R5*i5 -R2*i2
m2   E2 + E4 = R1*i1 + R2 *i2 + R3*i3
m3    E3 = R5*i5 + R1*i1 - R6*i6

risolvendo questo sistema di sei eq in sei incognite avrai la soluzione.

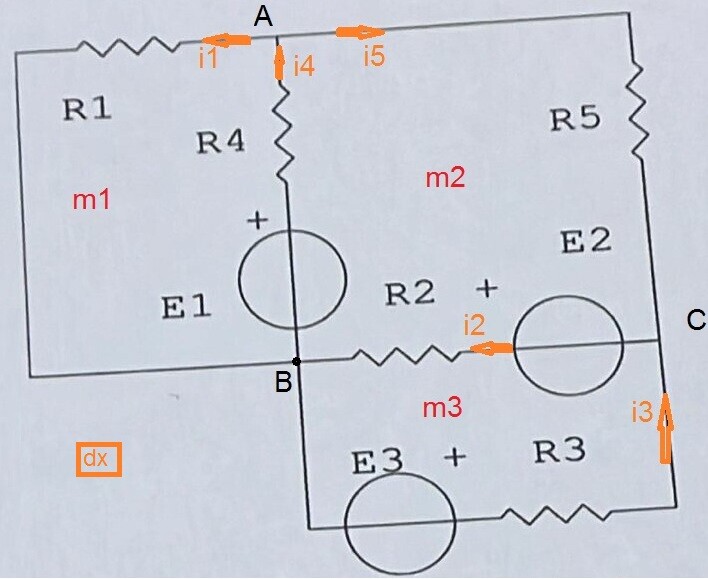

a dx



lati o rami ---> r = 5 ; maglie indip. r-n+1 = 5-3+1 =3

nodi ---> n = 3 ---> nodi indip. n-1 = 2

nodoA     i4 = i1 + i5
nodoB     i2+i1 = i3 + i4
nodoC      i3 + i5 = i2 {in più}

m1      E1 = R4*i4 + R1*i1
m2      E2 + E1 = R2*i2 + R4*i4 + R5 *i5
m3      E3 + E2= R3*i3 + R2*i2
idem 5 eq in 5 incognite  {una delle eq ai nodi dipende dalle altre due}



p.s.

correz. sul secondo schema ...

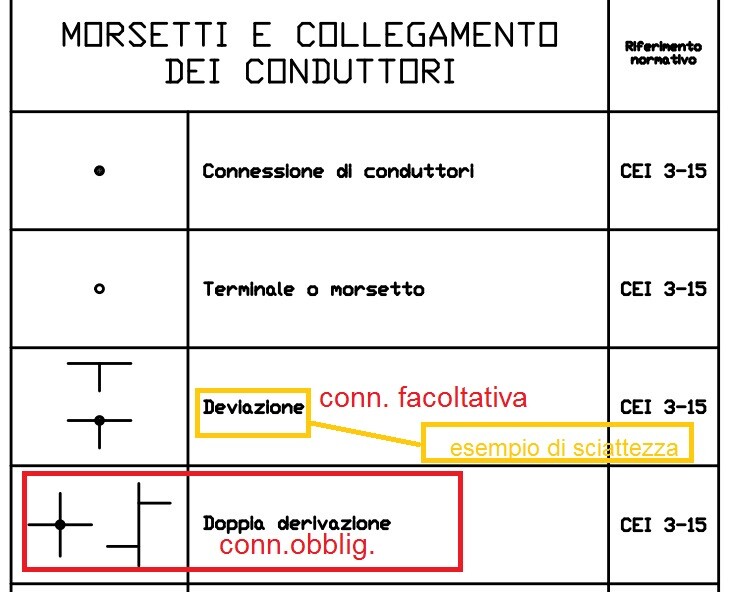

la connessione {che ho aggiunto!!!} c'è o non c'è? ...ho supposto di sì {conoscendo i testi e la loro sciattezza} , ma le norme dicono che NON c'è!



Per rispondere compiutamente a quanto hai chiesto con i dati forniti non basta un "magliaro" : a Maronn o sape 😉

p.f. metti anche un simbolo ad ogni nodo cosi ci risparmi di farlo noi e allegare la nuova figura

Quali sono le forze elettromotrici? Troppo complicato per me.

https://argomentidifisica.wordpress.com/category/principi-di-kirchhoff/
