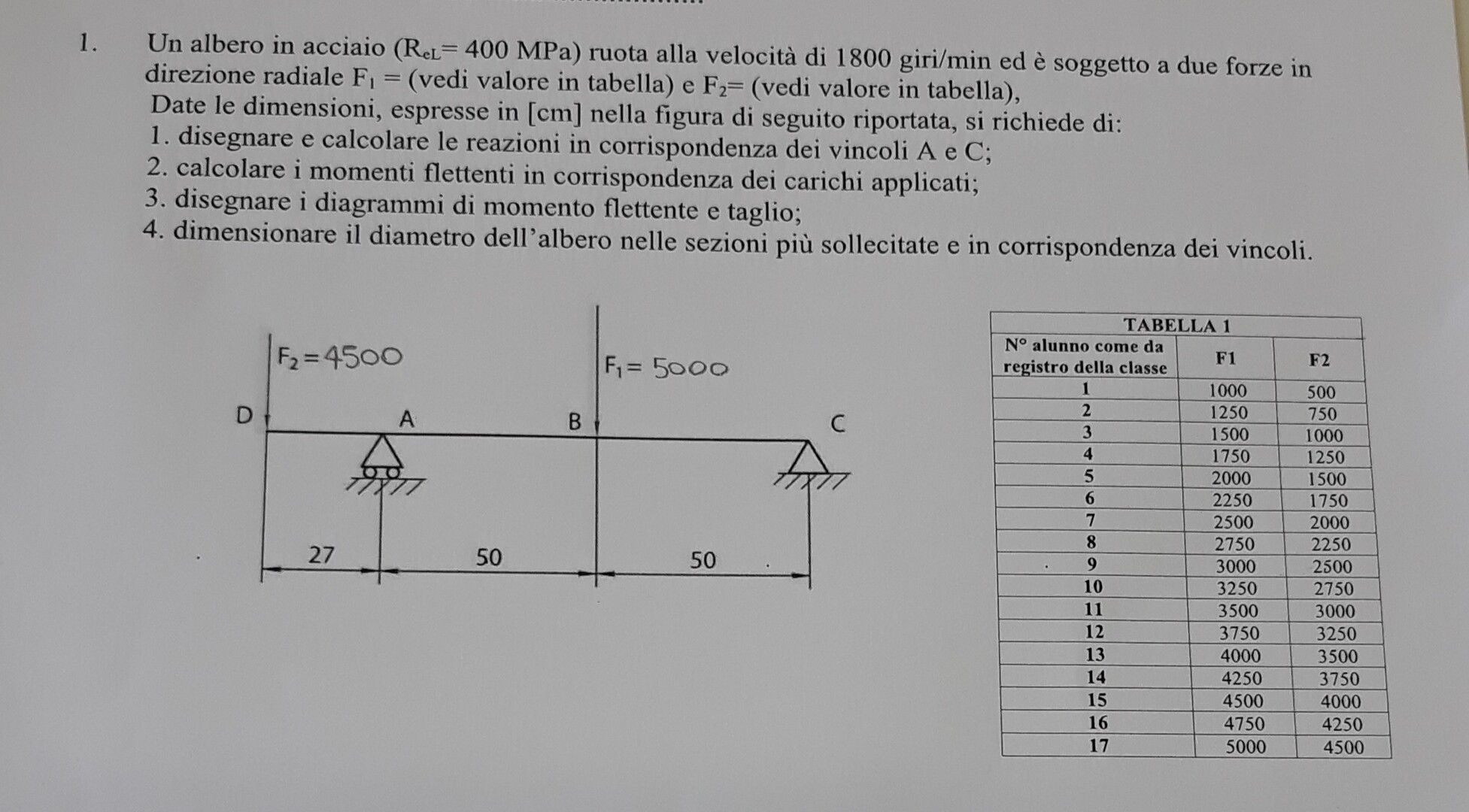

Un albero in acciaio $\left( R _{ eL }=400 MPa \right)$ ruota alla velocità di 1800 giri/min ed è soggetto a due forze in direzione radiale $F _{1}=$ (vedi valore in tabella) e $F _{2}=$ (vedi valore in tabella),
Date le dimensioni, espresse in $[ cm ]$ nella figura di seguito riportata, si richiede di:

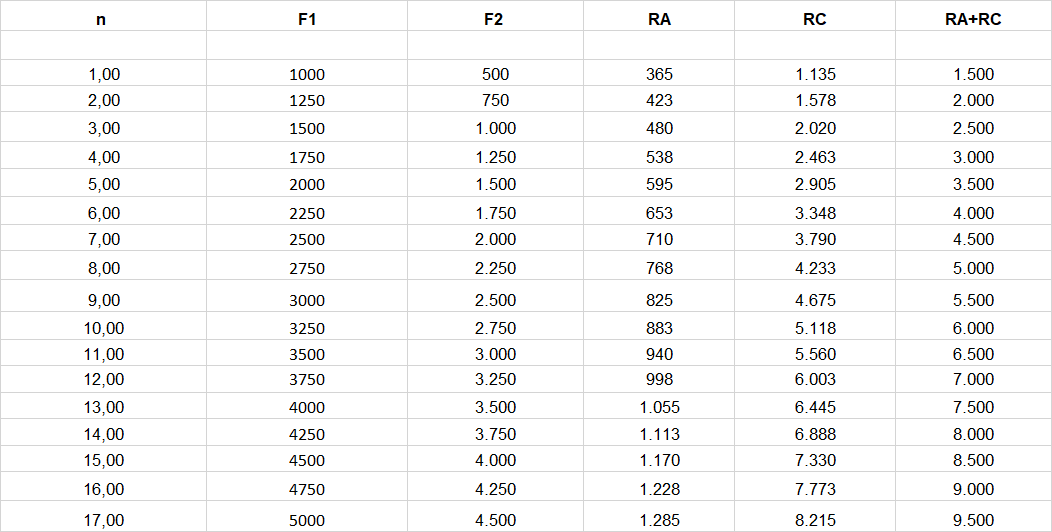

1. disegnare e calcolare le reazioni in corrispondenza dei vincoli A e C;
2. calcolare i momenti flettenti in corrispondenza dei carichi applicati;
3. disegnare i diagrammi di momento flettente e taglio;
4. dimensionare il diametro dell'albero nelle sezioni più sollecitate e in corrispondenza dei vincoli.
