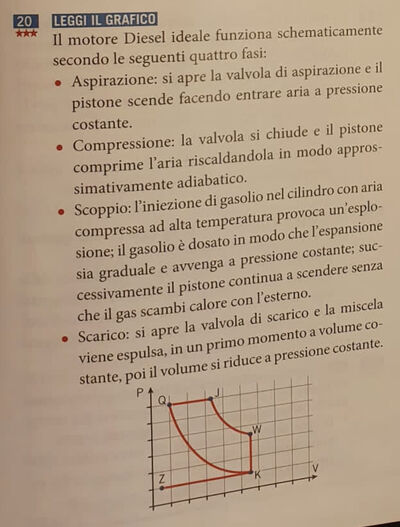

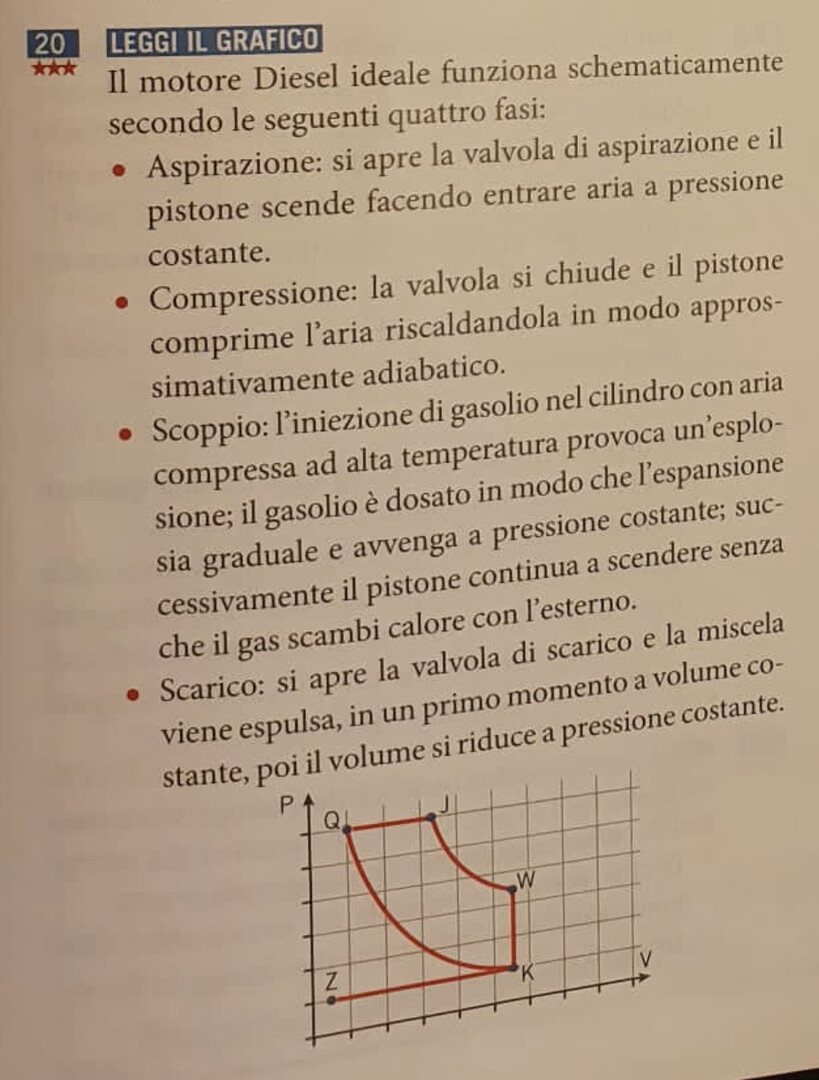

è un esercizio leggi il grafico, quindi non ho le soluzioni. Allego il grafico in foto.
Il motore Diesel ideale funziona schematicamente secondo le seguenti quattro fasi:
• Aspirazione: si apre la valvola di aspirazione e il pistone scende facendo entrare aria a pressione costante.
• Compressione: la valvola si chiude e il pistone comprime l'aria riscaldandola in modo approssimativamente adiabatico.
• Scoppio: l'iniezione di gasolio nel cilindro con aria compressa ad alta temperatura provoca un'esplosione; il gasolio è dosato in modo che l'espansione sia graduale e avvenga a pressione costante; successivamente il pistone continua a scendere senza che il gas scambi calore con l'esterno.
• Scarico: si apre la valvola di scarico e la miscela viene espulsa, in un primo momento a volume costante, poi il volume si riduce a pressione costante.
- Associa i tratti della curva alle fasi del ciclo specificando in che direzione vengono percorsi.
- Per ogni tratto specifica se il calore viene assorbito, ceduto o non viene scambiato.
- Per ogni tratto specifica se il lavoro è positivo (compiuto dalla macchina), negativo o nullo.
