@futuro-ingegnere-forse

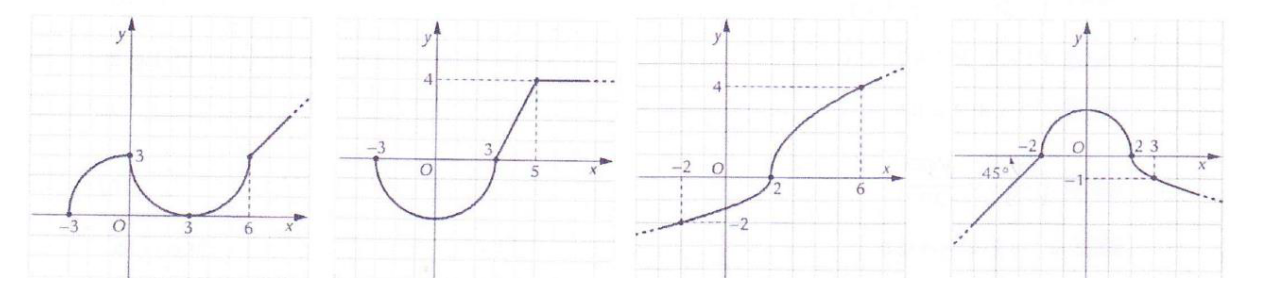

Ciao. Vedo archi di circonferenza, tratti rettilinei, archi di parabole.
Mi sembra inoltre che siano tutti ben raccordati (altrimenti ci sarebbero dei pallini vuoti nel loro raccordo), quindi spetta a te mettere il segno di uguale.

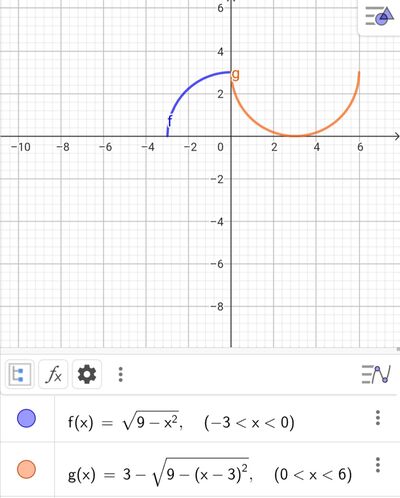

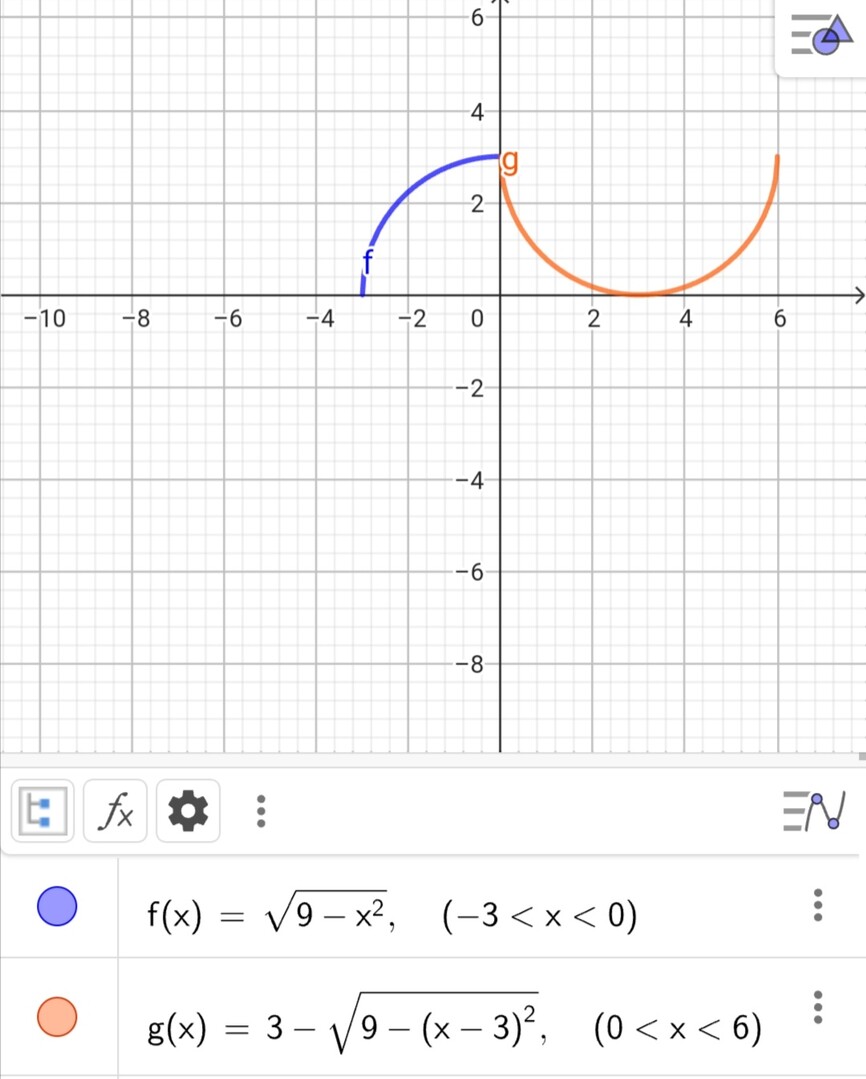

Riprendiamo quindi il primo grafico.
Il quarto di circonferenza appartiene ad una centrata nell'origine:
x^2+y^2=9------>y = - √(9 - x^2) ∨ y = √(9 - x^2) (in grassetto la parte che ti interessa)
La semicirconferenza appartiene ad una centrata nel punto (3,3) e raggio r=3 :
(x - 3)^2 + (y - 3)^2 = 9------> y = 3 - √(6x-x^2) ∨ y = 3 + √(6x-x^2)
poi parte rettilinea che parte da (6,3) con coefficiente angolare m=1:
y - 3 = 1·(x - 6)------> y = x - 3
Adesso devi riordinare le idee e scrivere:
y=
{ √(9 - x^2) per -3 ≤ x ≤ 0
{3 - √(6x-x^2) per 0 < x ≤ 6
{x-3 per x>6
