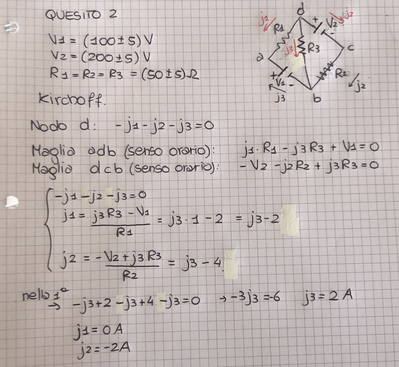

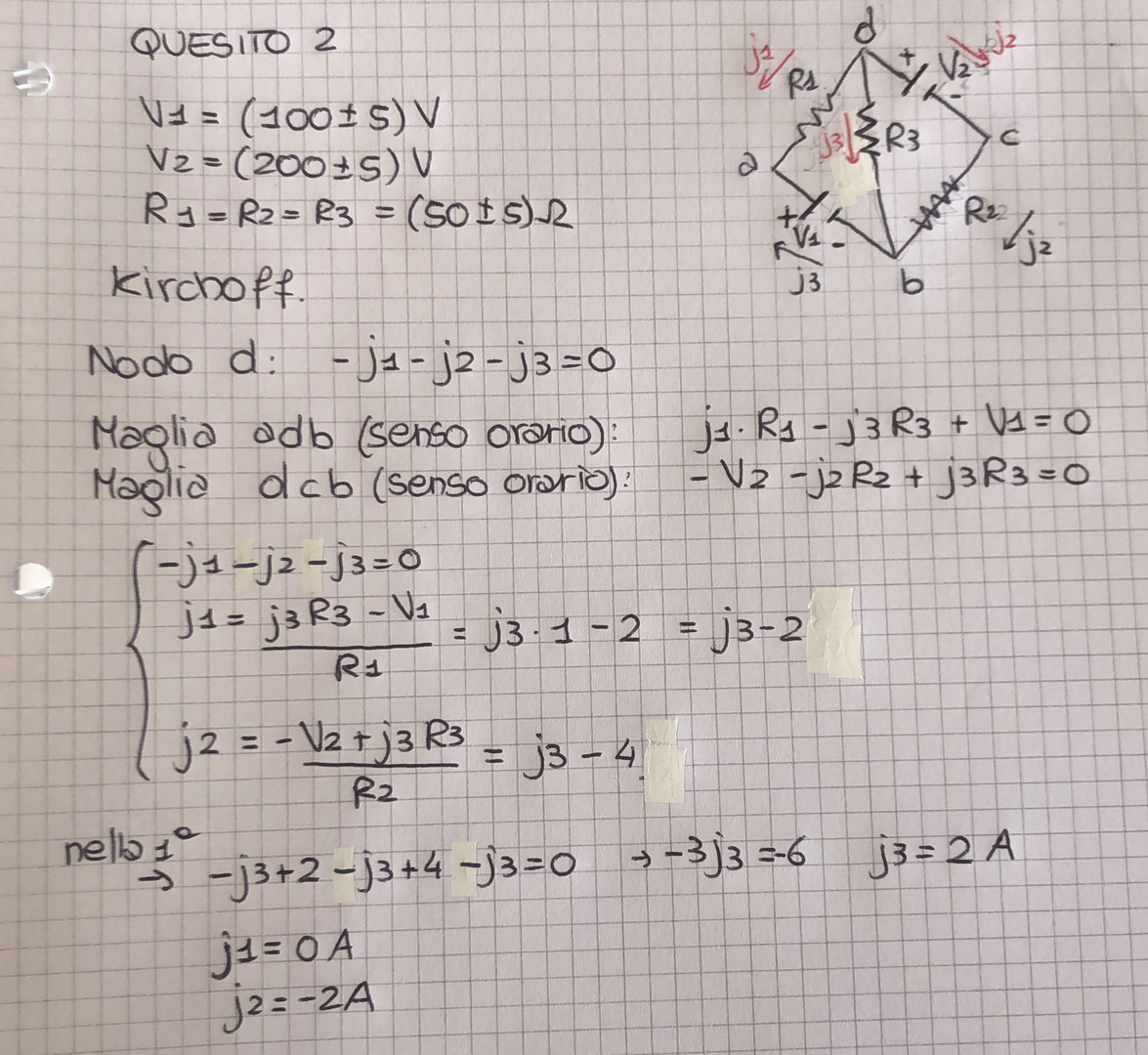

Buongiorno. Ho svolto l'esercizio seguente ma non penso sia corretto. E' possibile che la corrente venga negativa? Poi dal disegno non capisco il simbolo del generatore.. Allego il mio svolgimento.

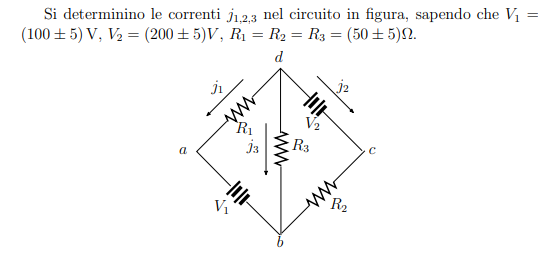

Si determinino le correnti $j_{1,2,3}$ nel circuito in figura, sapendo che $V_1=$ $(100 \pm 5) V , V_2=(200 \pm 5) V, R_1=R_2=R_3=(50 \pm 5) \Omega$.
Grazie in anticipo!
382
punti
Livello 2
applicando Millman
Vdb = (V1/R1 + 0 /R3 + V2/R2)/(1/R1 + 1 /R3 + 1/R2) = (100/50 + 200 /50 )(3/50) = 100 V
j1 =( Vdb -V1)/R1 = 0 A
j2 = ( Vdb -V2)/R2 = -100 / 50 = - 2 A
j3 = Vdb/R3 = 100 /50 = 2 A ---> quindi ok!
https://www.sosmatematica.it/forum/domande/principio-di-millman/#post-52942
https://www.sosmatematica.it/forum/domande/teorema-di-millman/#post-54147
https://www.sosmatematica.it/forum/domande/teorema-di-millman-2/#post-57533
............................
con Kirchhoff preferisco mettere le fem (E1 = V1 , E2 = V2) in un membro e le cdt nell'altro{prima versione della seconda di Kirchhoff o LKV}
https://www.sosmatematica.it/forum/domande/ho-bisogno-di-aiuto/#post-33283
https://www.sosmatematica.it/forum/domande/elettrotecnicaaa/#post-65147
https://www.sosmatematica.it/forum/domande/risoluzione-circuito-con-leggi-i-kirkoff/#post-112819
7583
punti
Livello 5
Le equazioni sono giuste, anche se scritte con poca lucidità relativamente ai segni. Esempio: scrivere
$-j_1-j_2-j_3=0$ è come dire: "mi voglio fare male con i segni".
Scrivi
$j_1+j_2+j_3=0$
Non ho controllato i conti, ma perchè non potrebbe tornare una corrente negativa?? i versi sono messi a caso prima di risolvere il circuito, quindi hai il 50% di probabilità di ottenere valori positivi e 50% di ottenere valori negativi.
