Calcola la resistenza nei circuiti con resistori paralleli e in serie

Question

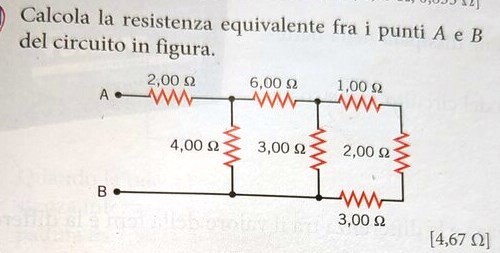

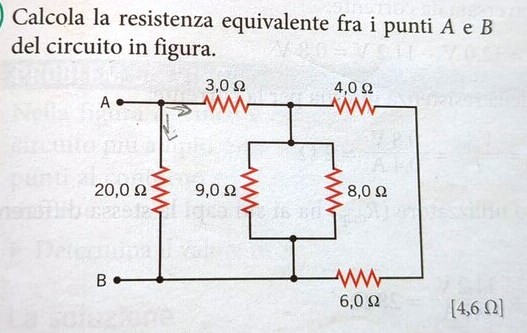

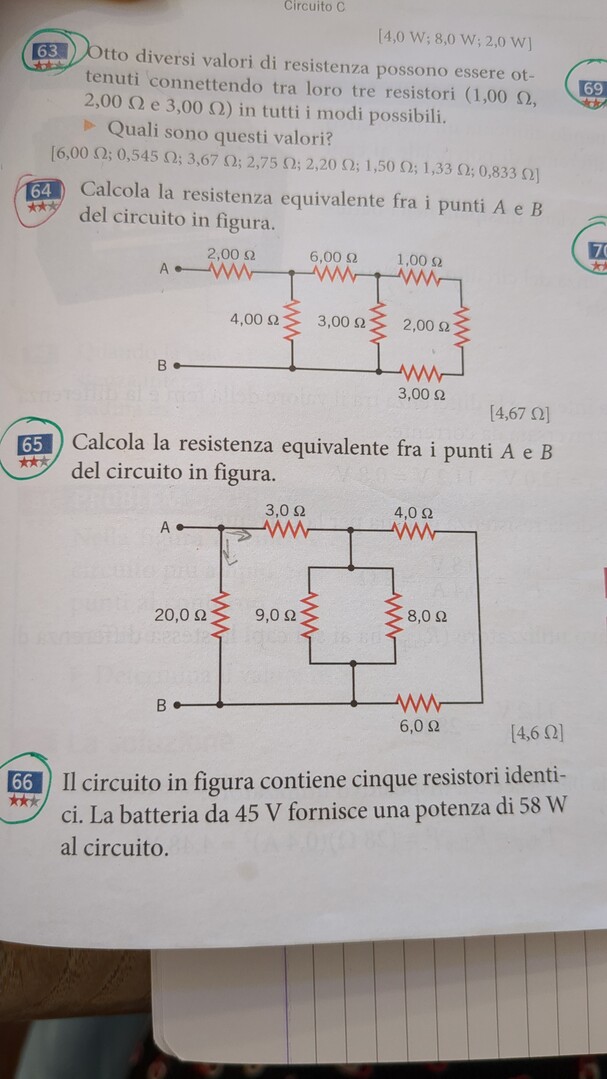

[attach]121456[/attach] per favore potete aiutarmi in questi tipi di esercizi (64 e 65)? Non riesco a capire come ragionare sull'esercizio. Me lo potete spiegare per favore ?❤️

remanzini_rinaldo · Accepted Answer

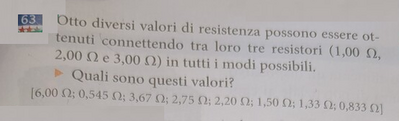

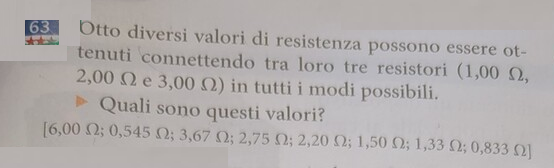

[attach]121467[/attach] detti a, b e c i tre resistori si hanno le seguenti combinazioni : a+b+c = 1+2+3 =6 ohm a//b//c = 1/(1/1+1/2+1/3) = 6/11 ohm  a+(b//c) = 1+6/5 = 11/5 ohm b+(a//c) = 2+3/4 = 11/4 ohm c+ (a//b) = 3*2/3 = 11/3 ohm (a+b)//c = 3//3 = 3/2 ohm (b+c)//a = 5//1 = 5/6 ohm  (a+c)//b = 4//2 = 4/3 ohm

Gregorius · Answer

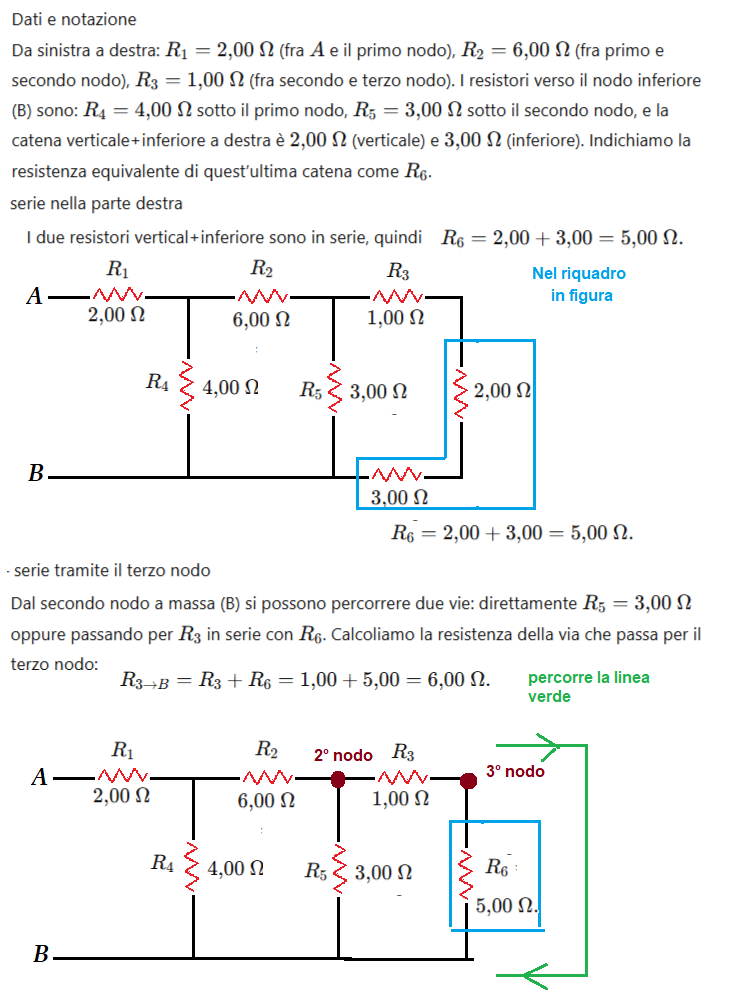

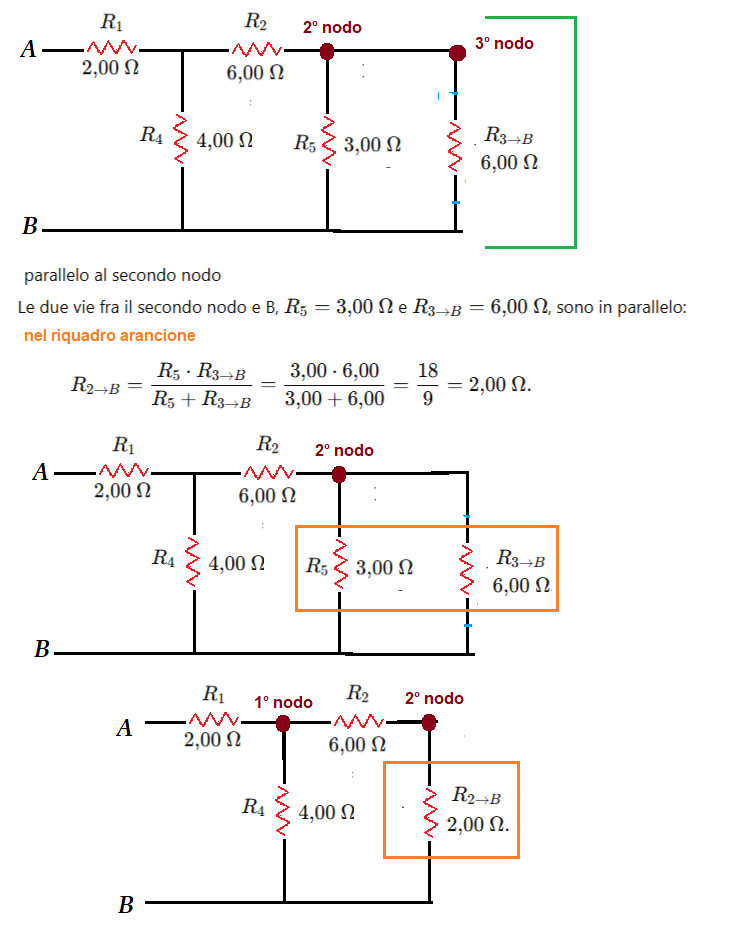

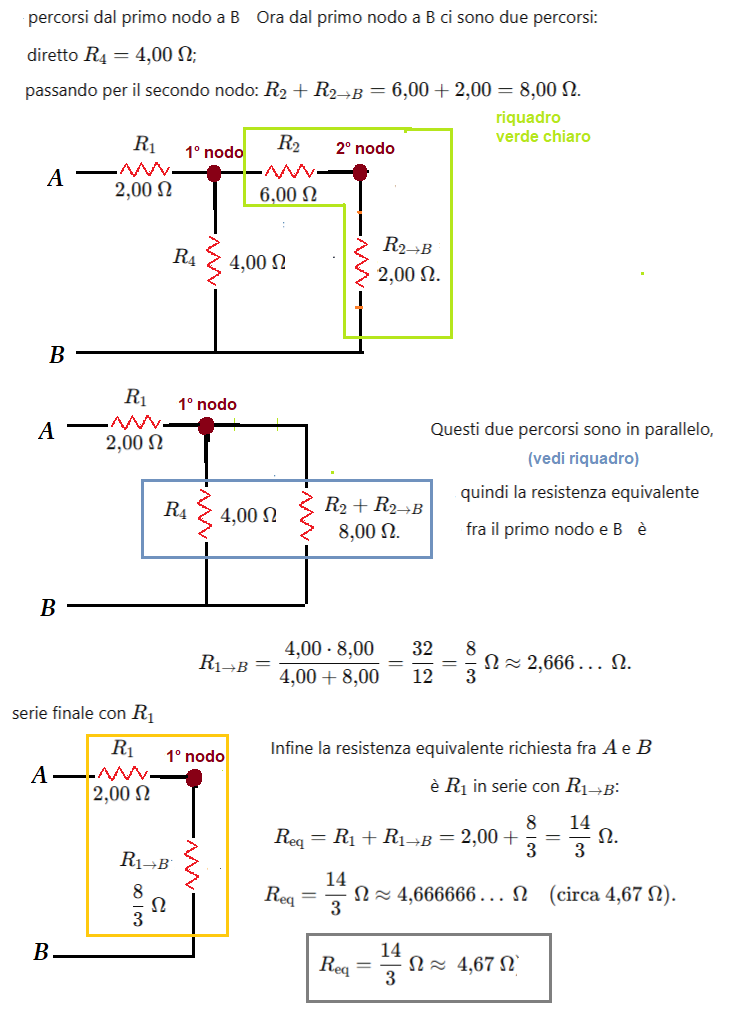

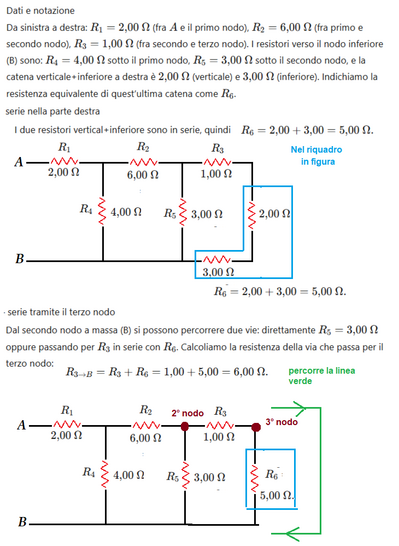

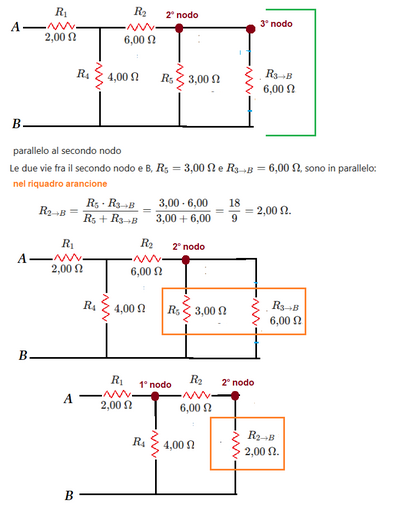

Es 64 [attach]121465[/attach] [attach]121466[/attach] [attach]121468[/attach] [attach]121469[/attach]

remanzini_rinaldo · Answer

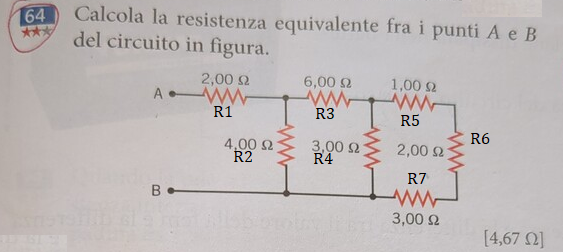

[attach]121471[/attach] si procede da destra verso sinistra  le resistenze R5, R6 ed R7 sono in serie tra loro e la loro serie R567 vale 1+2+3 = 6,0  ohm la resistenza R567 è in // alla resistenza R4 : il loro parallelo R4567 vale 3*6 / (3+6) = 2,0 ohm  la resistenza R4567 è in serie alla resistenza R3 : la loro serie R34567 vale 6+2 = 8,0 ohm la resistenza R34567 è in // alla resistenza R2 : il loro parallelo R234567 vale 8*4 / (8+4) = 8/3 ohm la resistenza R234567 è in serie alla resistenza R1 : la loro serie R1234567 vale 8/3+2 = 14/3 ohm (4,(6))
