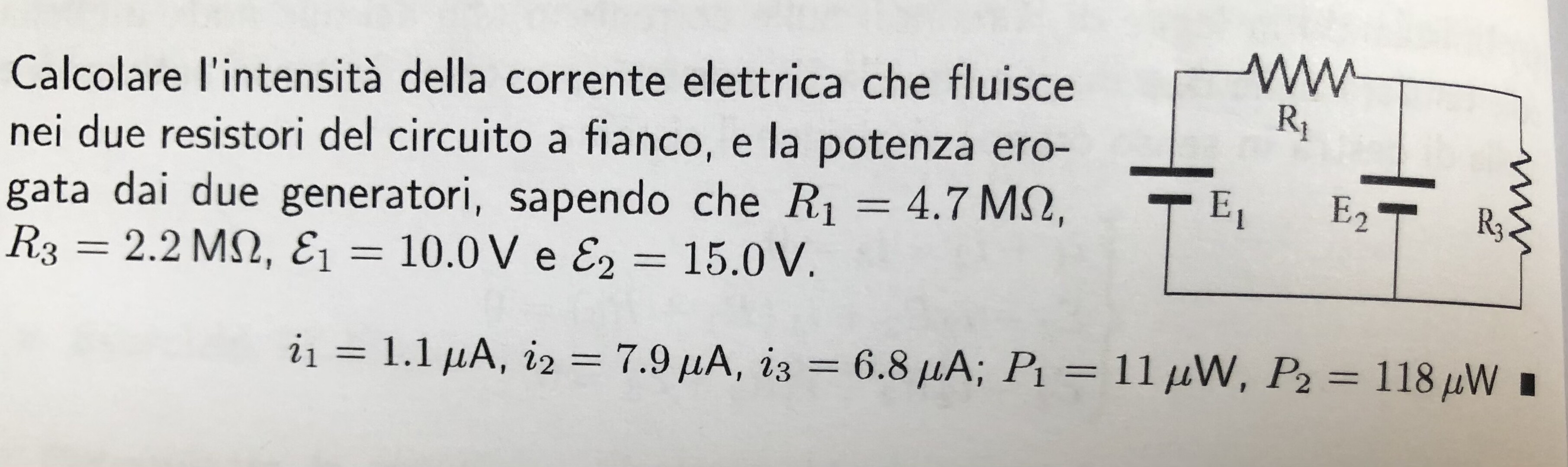

Calcolare l'intensità della corrente elettrica che fluisce nei due resistori del circuito a fianco, e la potenza erogata dai due generatori, sapendo che $R_1=4.7 M \Omega$, $R_3=2.2 M \Omega, E _1=10.0 V$ e $E _2=15.0 V$
$$
i_1=1.1 \mu A , i_2=7.9 \mu A , i_3=6.8 \mu A ; P_1=11 \mu W , P_2=118 \mu W
$$
97
punti
Livello 1
Ti lascio i calcoli da svolgere. Risolvi (ho dato a tutte le correnti il verso orario)
{ i1 = i2 + i3
{ E2 = R3 i3
{ E1 = R1 i1 + R3 i3
P1 = E1 i1
P2 = E2 i2
i3 = E2/R3 = 15/(2.2*10^6) A = 6.8 uA
i1 = (E1 - E2)/R1 = -5/(4.7*10^6) = -1.1 uA
i2 = i1 - i3 = -1.1 - 6.8 = -7.9 uA
P1 = 10*(-1.1) uW = -11 uW
P2 = 15*(-7.9) uW = -118 uW
