Circuito fisica

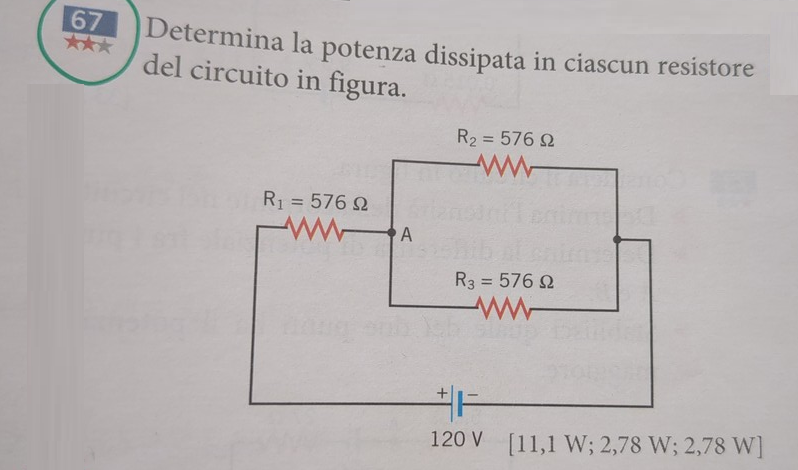

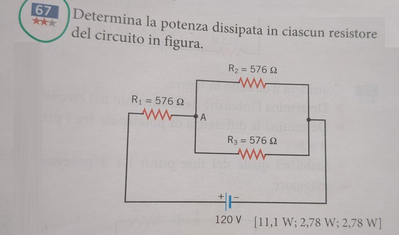

Per favore potete aiutarmi con questo esercizio? Mi serve una spiegazione perché non ho capito come ragionare
Per favore potete aiutarmi con questo esercizio? Mi serve una spiegazione perché non ho capito come ragionare
12
punti
Livello 0
I = 120 /( 576 + 576//576) A = 120/864 A = 139 mA
P1 = R1 I^2 = 576*0.139^2 W = 11.1 W
P2 = P3 = R2 (I/2)^2 = R1 I^2/4 = P1/4 = 11.1/4 W = 2.78 W
58339
punti
Livello 7
Req = 576(1+1/2) = 864 ohm
P = V^2/Req = 120^2/864
P1 = P*(1/(1+1/2)) = 120^2*2/(864*3) = 11,(1) watt
P2/ P3 = P1/4 = 2,(7) watt
