Salve, come si risolve questo esercizio?

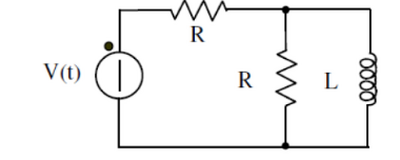

1) Determinare la corrente che passa nell'induttore L
2) Graficare nel piano complesso, il fasore di corrente e il fasore di tensione del bipolo
Grazie
Salve, come si risolve questo esercizio?
1) Determinare la corrente che passa nell'induttore L
2) Graficare nel piano complesso, il fasore di corrente e il fasore di tensione del bipolo
Grazie
163
punti
Livello 1
IL = I * R/(R + j w L ) partitore di corrente
I = V/( R + R* j w L/(R + j w L ) =
= V R/ [ (R + j w L) * (R^2 + j w L R + j w L R )/(R + j w L) ] =
= V/(R + 2 j w L)
controlla i calcoli
Per il grafico, se assumi come riferimento la V
( che é rappresentata dal vettore (V,0) )
I = V*(R - j 2 w L)/(R^2 + 4 w^2 L^2)
|I| = V/sqrt (R^2 + 4 w^2 L^2)
Ix = V R/(R^2 + 4 w^2 L^2)
Iy = - 2 V w L /(R^2 + 4 w^2 L^2)
58346
punti
Livello 7
Scusami, ma va fatto letterale o magari servono i valori del generatore di tensione, delle resistenze e dell'induttanza?
