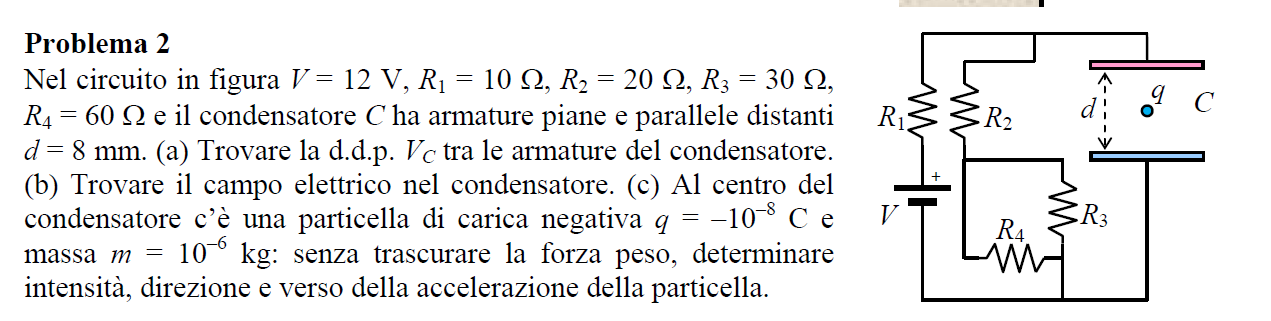

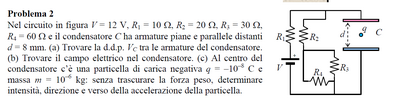

[Risolto] Fisica circuiti

R234 = R2+R3//R4 = 20+(30*60)/90 = 40 ohm

Vc = 12*R234/(R1+R234) = 12*40/50 = 9,60 V (C carico è un circuito aperto)

campo elettrico E = Vc/d = 9,6*1000/8 = 9,6*125 = 1.200 V/m (N/Co)

forza F = Q*E  = -10^-8 Co * 1,2*10^3 N/Co = -1,2*10^-5 N

forza peso Fp = -9,806*10^-6 N = -0,9806*10^-5 N

Facc = F+Fp = -2,18*10^-5 N (armature del condensatore parallele al suolo)

accelerazione a = Facc/m =  -2,18*10^-5*10^6 = -21,8 m/sec^2 (down)

R3 ed R4 sono in parallelo,

1/Rp = 1/R3 + 1/R4) = 1/30 + 1/60 = 0,05;

Rp = 1/0,05 = 20 Ohm;

R1, R2 ed Rp sono in serie;

Re = 10 + 20 + 20 = 50 Ohm;

intensità di corrente che circola nel circuito:

i = V / Re = 12 / 50 = 0,24 A;

differenza di potenziale  V2p  nel ramo di  R2 + Rp = 20+20 = 40 Ohm;

Delta V2p = 40 * 0,24 = 9,6 V (d.d.p. che si instaura ai capi del condensatore);

d = 8 mm = 0,008 m;

E = V/d = 9,6 / 0,008 = 1200 V/m; (campo fra le armature);

particella:

m = 10^-6 kg;

F peso = m * g = 10^-6 * 9,8 = 9,8 * 10^-6 N verso il basso;

q = - 10^-8 C; carica negativa, va verso la lamina positiva che è in alto;

Forza del campo elettrico:

Fe = q * E = - 10^-8 * 1200 = - 1,2 *10^-5 N verso l'alto;

Fe = - 12 * 10^-6 N, verso l'alto.

|Fe|> |F peso|; la particella accelera verso l'alto;

Le due forze hanno verso contrario, hanno segno opposto

F risultante = Fe + Fpeso = - 12 *10^-6 + 9,8 * 10^-6 ;

F ris = - 2,2 * 10^-6 N; forza verso l'alto;

a = |F ris| / m = 2,2 * 10^-6 / 10^-6 = 2,2 m/s^2 verso l'alto;

la carica accelera verso la lamina positiva.

Ciao @donato_corbacio

Non sono d'accordo con Remanzini Rinaldo
