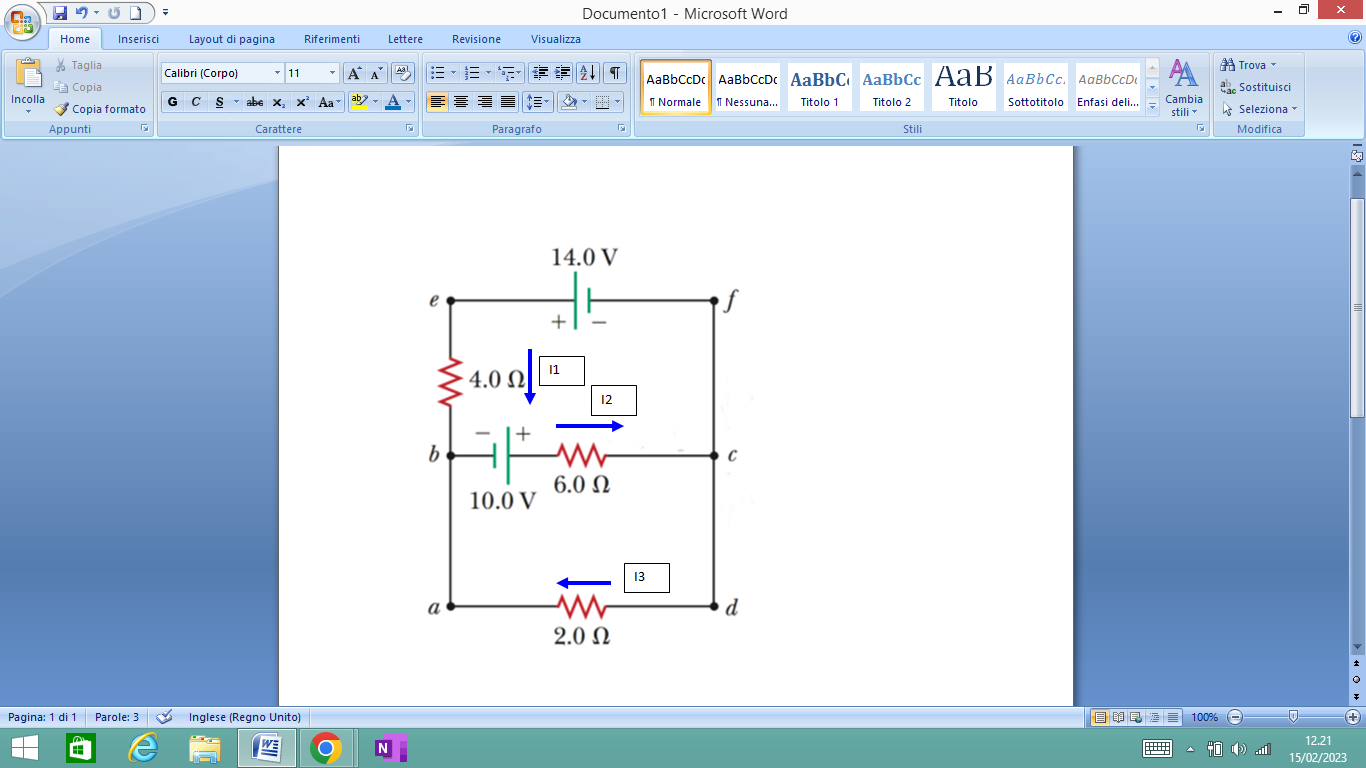

Salve, dovrei risolvere il circuito in figura, e ho ottenuto i seguenti valori di corrente I1=I2=12/5 A, I3=11/5 A. Potreste darci un'occhiata?
Ho fatto così:
maglia 1: 14V - I1*4Ω + 10V - I2*6Ω = 0
maglia 2: 10 V - I2*6Ω - I3*2Ω = 0
nodo b: I2=I1
Salve, dovrei risolvere il circuito in figura, e ho ottenuto i seguenti valori di corrente I1=I2=12/5 A, I3=11/5 A. Potreste darci un'occhiata?
Ho fatto così:
maglia 1: 14V - I1*4Ω + 10V - I2*6Ω = 0
maglia 2: 10 V - I2*6Ω - I3*2Ω = 0
nodo b: I2=I1
11
punti
Livello 0
E` sbagliata l'equazione al nodo b:
$I_1+I_3=I_2$

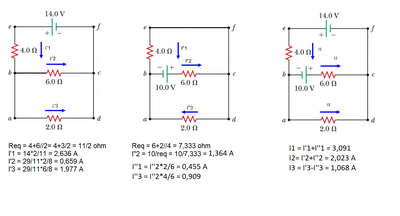

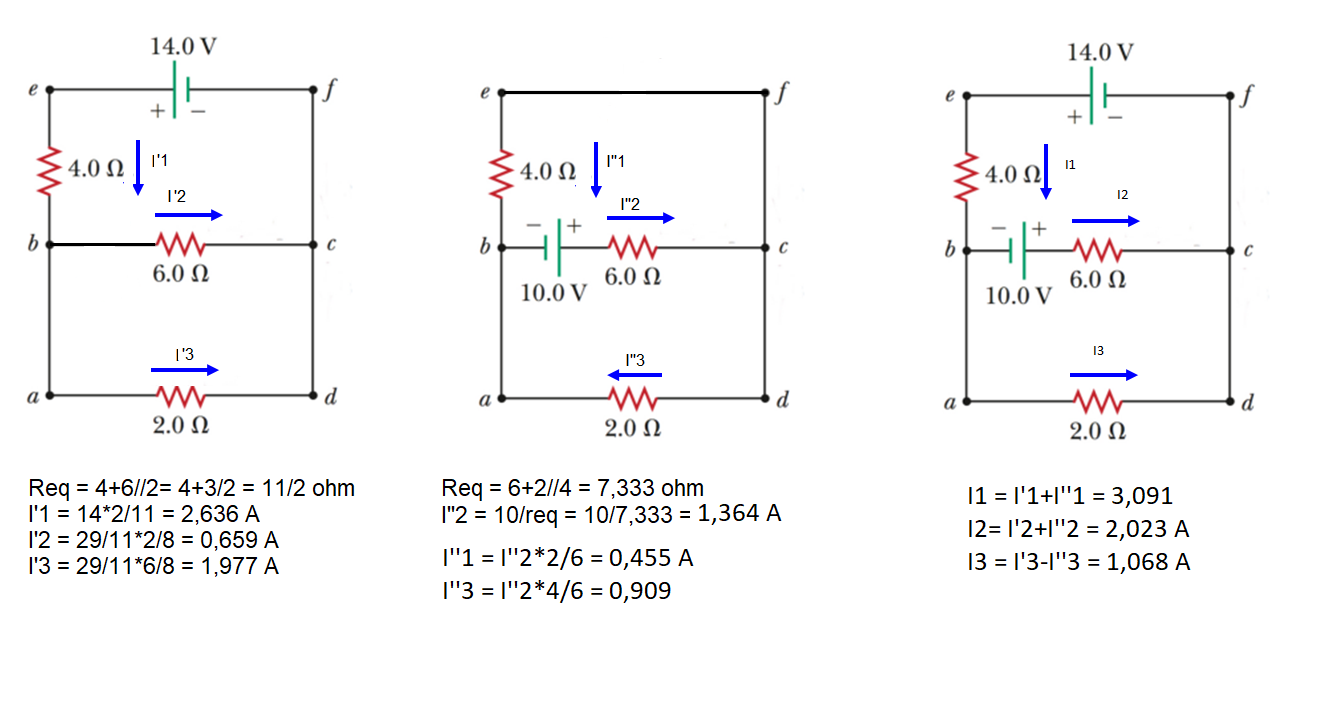

Io avrei usato il teorema di Millmann per calcolare $V_{bc}$.
Mi raccomando una cosa: tu hai rappresentato 6 nodi, ma il circuito in realtà ha solo 2 nodi. Definizione di nodo: punto in cui convergono 3 o più rami.
In particolare, dal punto di vista elettrico, i tuoi nodi $a$, $b$ ed $e$ coincidono, così come i nodi $d$, $c$, $f$.
16205
punti
Livello 9
@sebastiano grazie
