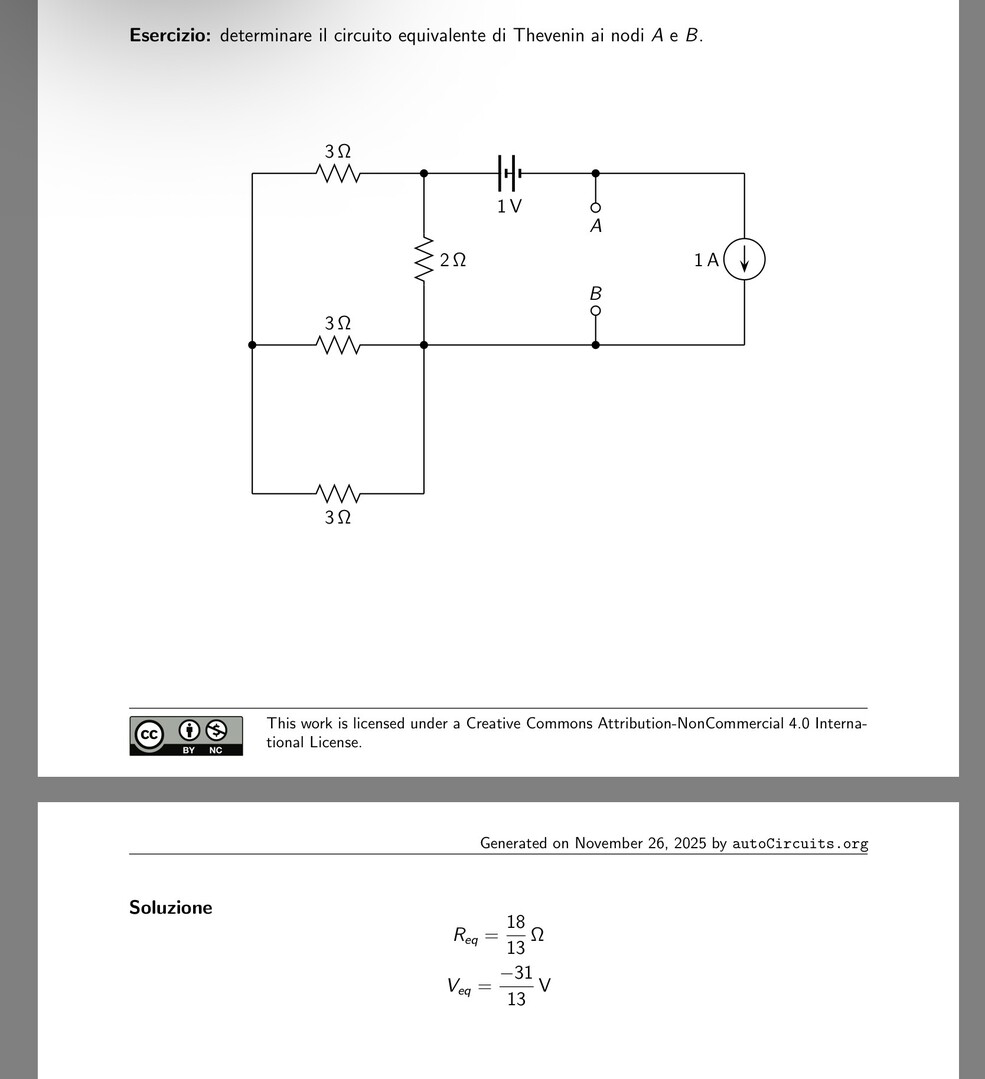

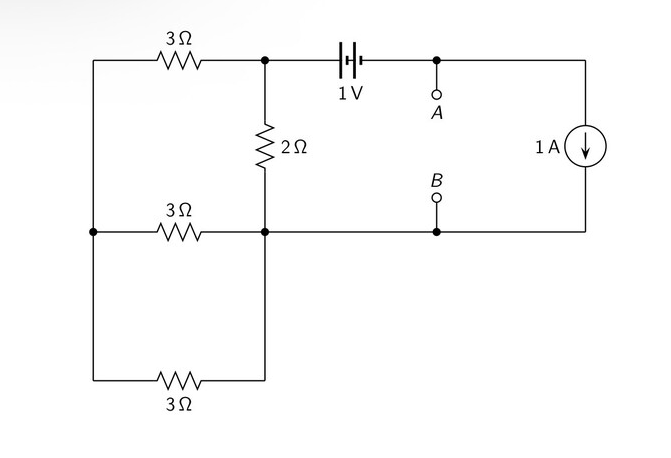

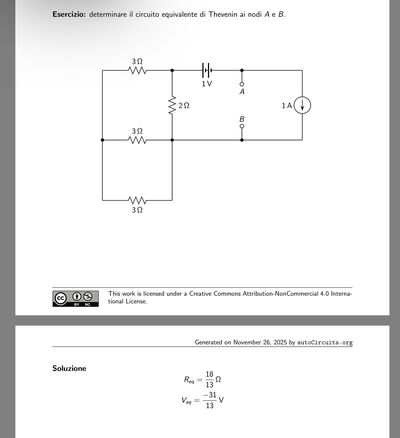

Risolvere il circuito determinando R(eq) e V(eq) applicando il Teorema di Thevenin.
La resistenza equivalente mi viene, ma V(eq) no. Mi viene 5/13. Qualcuno potrebbe gentilmente spiegarmi come calcolarla?
Risolvere il circuito determinando R(eq) e V(eq) applicando il Teorema di Thevenin.
La resistenza equivalente mi viene, ma V(eq) no. Mi viene 5/13. Qualcuno potrebbe gentilmente spiegarmi come calcolarla?
59
punti
Livello 1

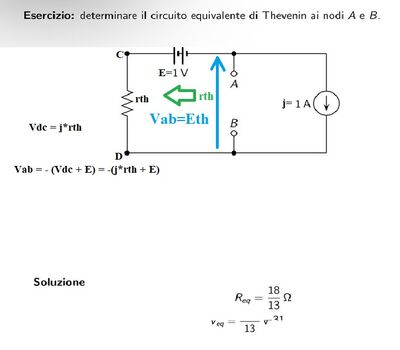

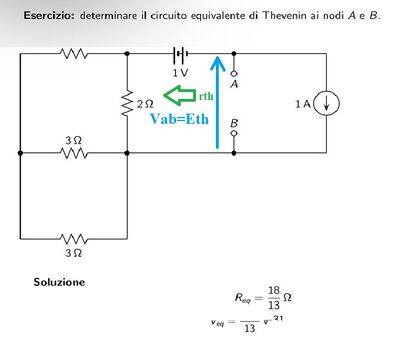

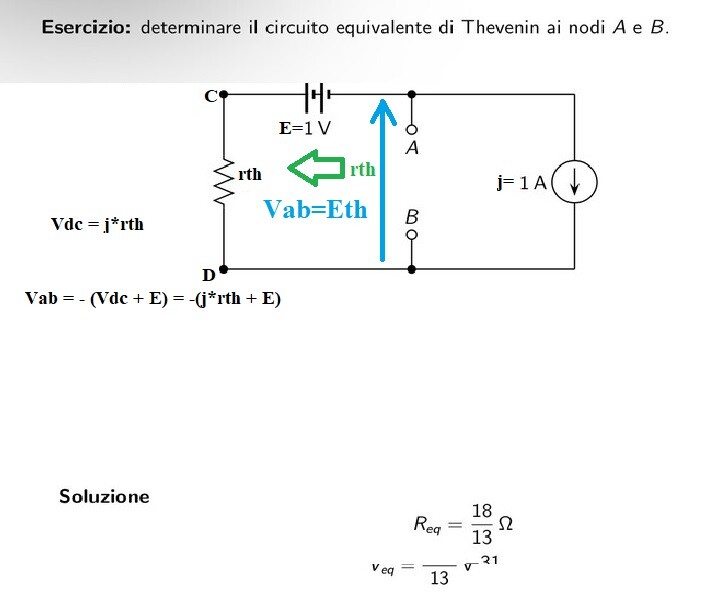

rth = (3//3+3)//2 = 4.5*2/(4.5+2) = 18/13 ohm
Eth = Vab = -(j*rth+E) = -1A*rth - 1V = -31/13 V
https://www.sosmatematica.it/forum/domande/buon-lor/#post-69516
https://www.sosmatematica.it/forum/domande/circuito-elettrico-16/#post-257359
7583
punti
Livello 5
@nik Grazie mille. L’unica cosa non capisco perché abbiamo sottratto 1 V.
Mi si presenta sempre lo stesso problema applicando Thevenin.

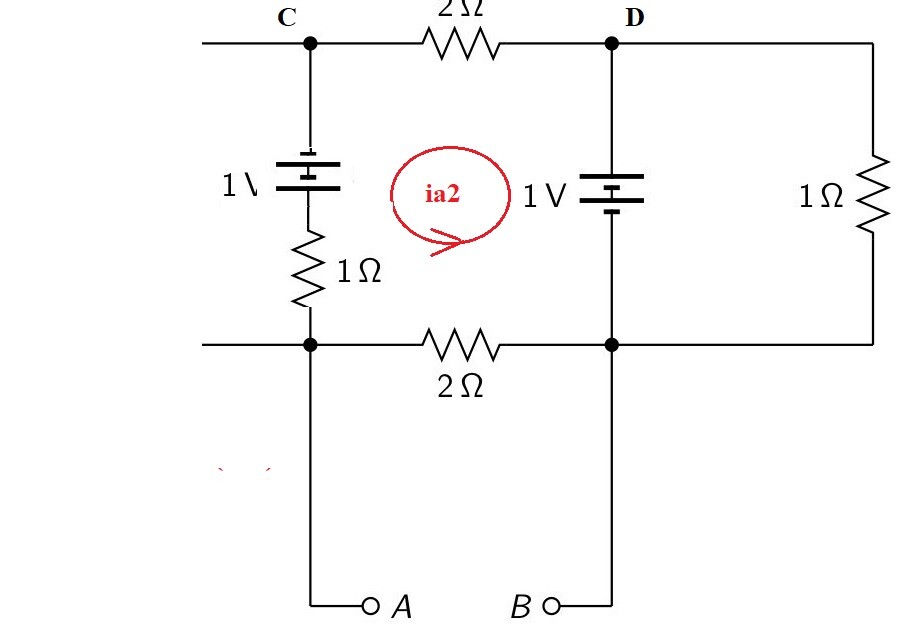

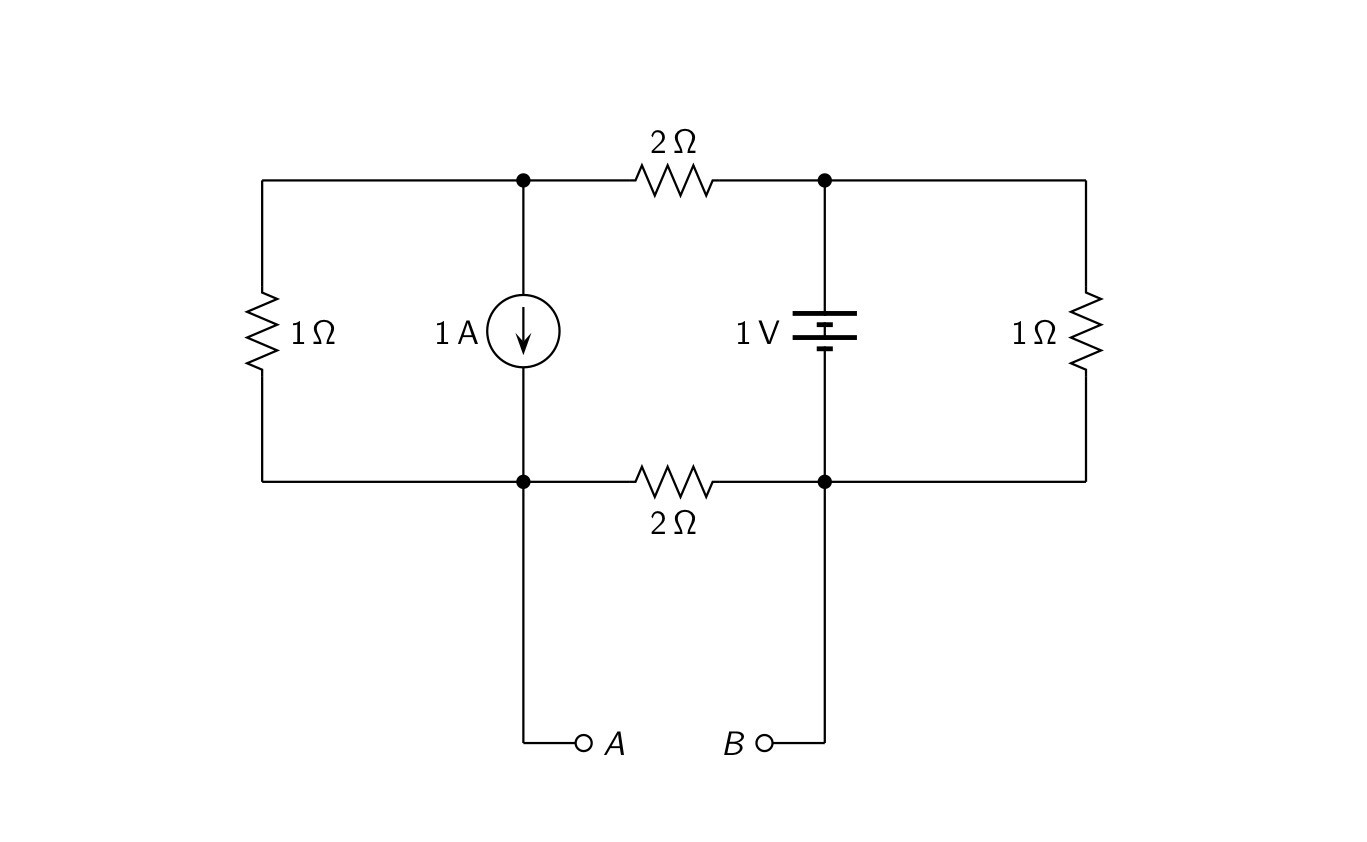

Anche su questo circuito non riesco a calcolarmi V(eq). C’è qualcosa che sbaglio ripetutamente ma non riesco a capire cosa.
Ho trovato R(eq) e poi ho applicato il metodo degli anelli per trovare la tensione sulla resistenza parallela ad AB, ma dai calcoli viene che I(a2), ossia la corrente di anello che attraversa tale resistenza è nulla.
@nik 👍👌👍
ia2=(1+1)/(2+2+1) = 0.4 A
Vab = Eth = 2*ia2 = 0.8 V
...vedi che il gen.corrente è concorde al gen.tensione da 1 V = Vdb imposta !!!. il che esclude la 1 ohm a dx del gen.tensione .
---------------------------------------
L’unica cosa non capisco perché abbiamo sottratto 1 V.
...mentre nell'esercizio accade l'opposto!!! ---> per cui segno - (rispetto ad A e B ) .

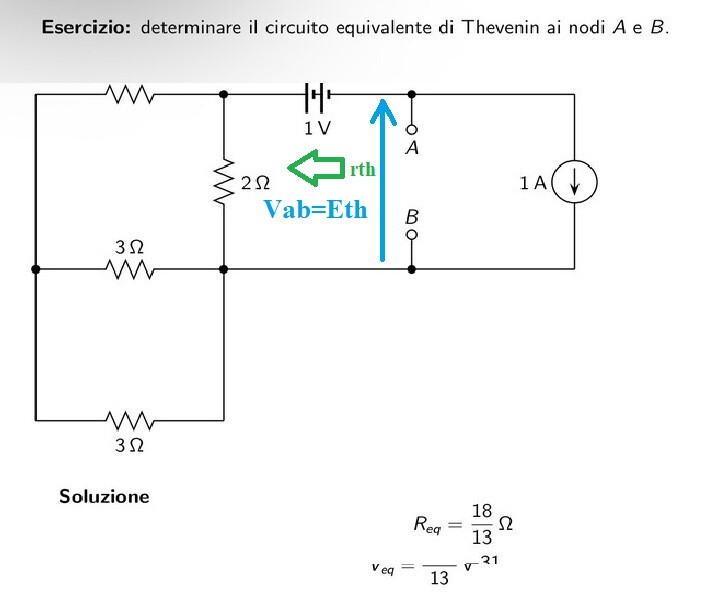

Rth = (3 // 3+3) // 2 = 4,5*2/(4,5+2) = 9/6,5 = 18/13 di ohm
Eth = VBA = 1 A*Rth + 1 V = 31/13 V
