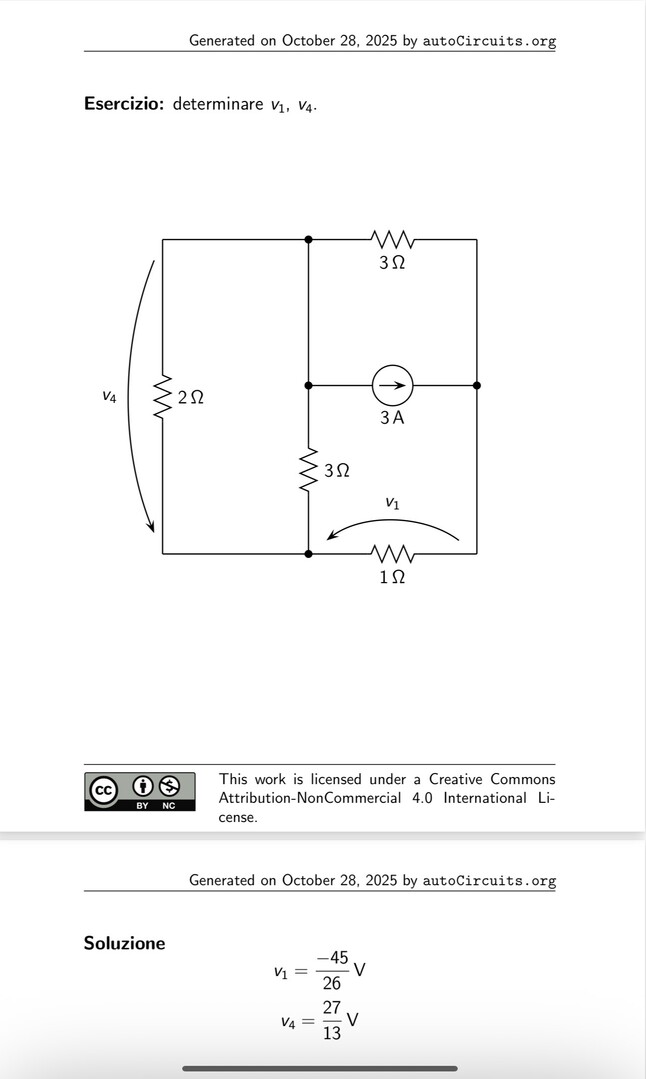

Determinare V(1) e V(4).
Determinare V(1) e V(4).
59
punti
Livello 1

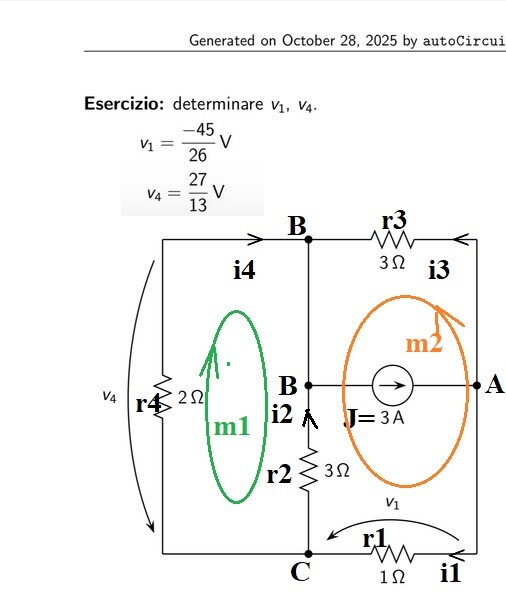

con Kirchhoff
nodi 3 indip. n-1 = 2
l =3 maglie indipendenti --> l -(n-1) = 2
nodoA
j = i3 + i1 --> 3 = z+x
nodoB
j = i3 + i4 + i2 --> 3 = z + t + y
m1
0= r4*i4 - r2*i2 --> 0 = 2t - 3y
m2
0= r3*i3 -r2*i2-r1*i1 --> 0 =3z - 3y - 1*x

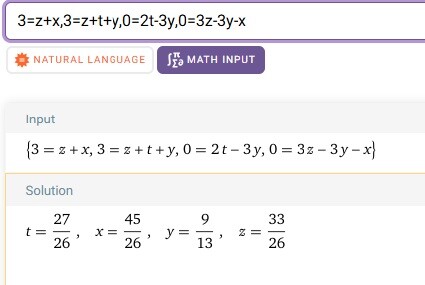

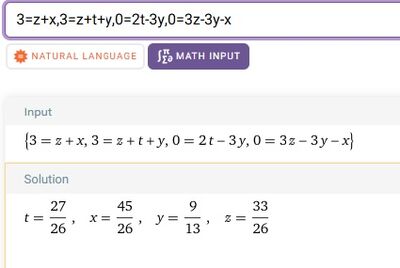

i4 = t = 27/26 A, i1= x = 45/26 A,i2= y = 9/13 A,i3= z = 33/26 A
V1 = r1*(-i1) = 1*(-45/26) = - 45/26 V
V4 = r4*i4 = 27*2/26 = 27/13 V
-------------------------------------------
...geniale!
