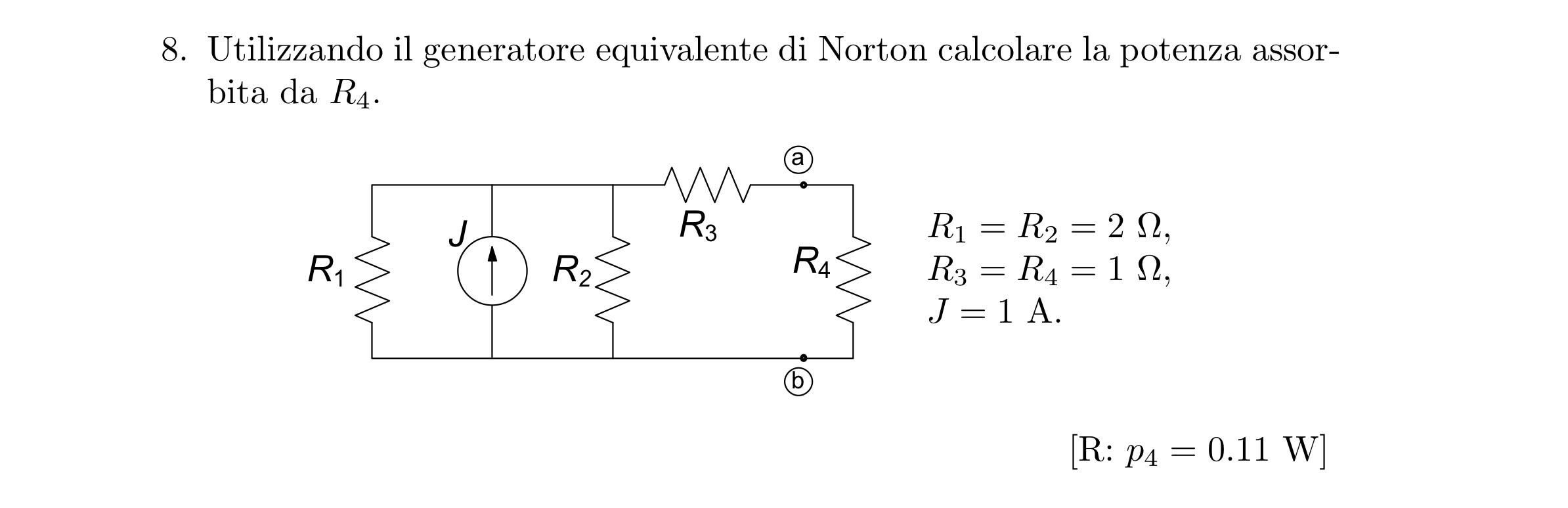

Utilizzando il generatore equivalente di Norton calcolare la potenza assorbita da R4.
Utilizzando il generatore equivalente di Norton calcolare la potenza assorbita da R4.
buon pomeriggio come posso risolverlo ? scusate ma ha caricato la foto prima che scrivessi una bozza
@nik ho provato a leggere e risolvere l esercizio cn la sua spiegazione ma non mi sono chiare certa cose. potrebbe dirmi da dove nasce quel rapporto e magari un riassunto superficiale di quanto ha scritto
scusi mi rendo conto che sn inopportuno ma sto perdendo la testa dietro elettrotecnica
la corrente nella R3 è la Jn=icc ...
...partitore di corrente per trovare Jn {vedi fig.2 in corto e ricorda che nel parallelo la corr.di un ramo sta alle altre , compresa la totale, come le conduttanze relative o inversamente alle resistenze relative}
Jn /J =(1/(1/R1+1/R2 +1/R3))/R3 ---> Jn = J(1/(1/R1+1/R2 +1/R3))/R3= 1*1/(2) /1= 0.5 A
R1//R2 + R3 = Rth= Rn =2 ohm
partitore di corrente per trovare i4 {vedi fig.3 gen.norton}
i4/Jn = (1/Rn+1/R4)^-1/R4 = 2/3 ---> i4 = 0.5*2/3 = 1/3 A
P4 = R4*i4² = 1*1/3² = 0.(1) W
......................
verifica con Thev
Eth = J*(R1//R2) = 1*2/2 = 1 V
i4 = Eth/(Rth + R4) = 1/(2+1) = 1/3
P4 = R4*i4² = 1*1/3² = 0.(1) W
...........................
***
per inciso,
quando feci l'esame di elettrotecnica, vengo dal classico, mi erano ignoti sia THEVENIN che NORTON!!!
... eppure li usavo!!!
conoscevo infatti il th del gen.equiv. citato.
Hai tre resistenze in parallelo di ugual valore ; la corrente in ciascuno dei tre rami è 1/3 della corrente J = 1A (usare Norton equivale ad usare un cannone per liberarsi di una zanzara)
I4 = I/3 = 1/3
P4 =R4*I4^2 = 1*1/9 = 0,111 watt
