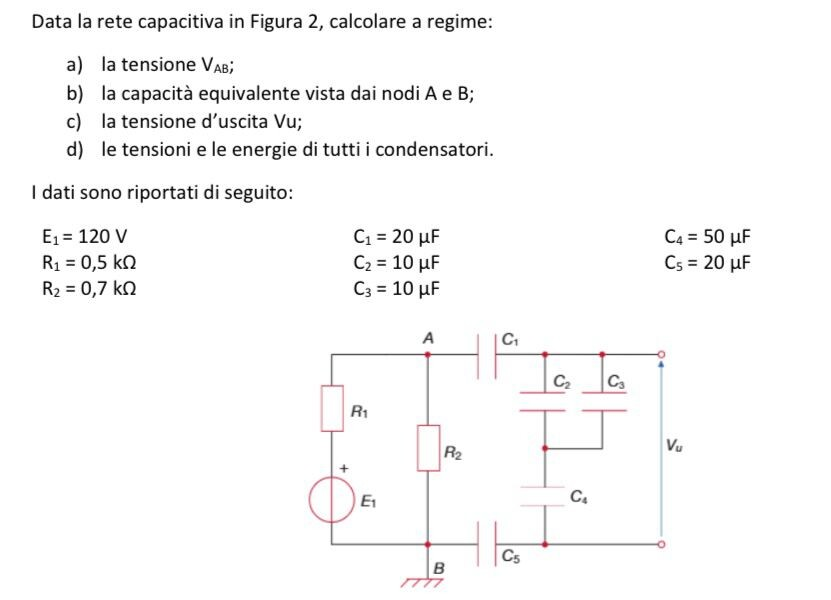

reti capacitive

C23 = C2+C3 = 20 μF

Ceq = (1/(1/C1+1/C23+1/C4+1/C5) = 1/(1/20+1/20+1/20+1/50) = 5,88 μF

Vab = 120*0,7/(0,7+0,5) = 70 V

Q = Ceq*Vab = 5,88*70*10^-6 = 411,76 μCoulomb

V1 = V23 = V5 = Q/20*10^-6  = 411,76/20 = 20,588 V

V4 = Q/50 = 411,76/50 = 8,235 V

Vu = V23+V4 = 20,588+8,235 = 28,82 V

E1 = E5 = 10*20,588^2*10^-6 = 4,24 mJ

E2 = E3 = 5*20,588^2*10^-6 = 2,12 mJ

E4 = 25*8,235^2 = 1,696 mJ

v=r*i

120 volt del generatore su due resistenze in serie che fanno

0,5+0,7=1,2 khom 1200 ohm

I=120/1200 = 0,1 A

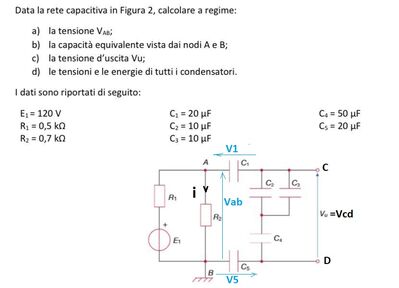

1) Vab=70 volt

2) Ceq=1/20(c1)+1/20(c2+c3)+1/50(c4)+1/20=

Per ora svolgo a e b

a) i condensatori sono circuiti aperti in continua

per cui VAB = E1 R2/(R1 + R2) = 120 V * 0.7/(0.5 + 0.7) = 70 V

b) C2 + C3 = 20 uF

hai in serie 20, 50, 20 uF

1/Ceq = 1/20 + 1/50 + 1/20 + 1/20 = 0.17

Ceq = 100/17 uF = 5.88 uF

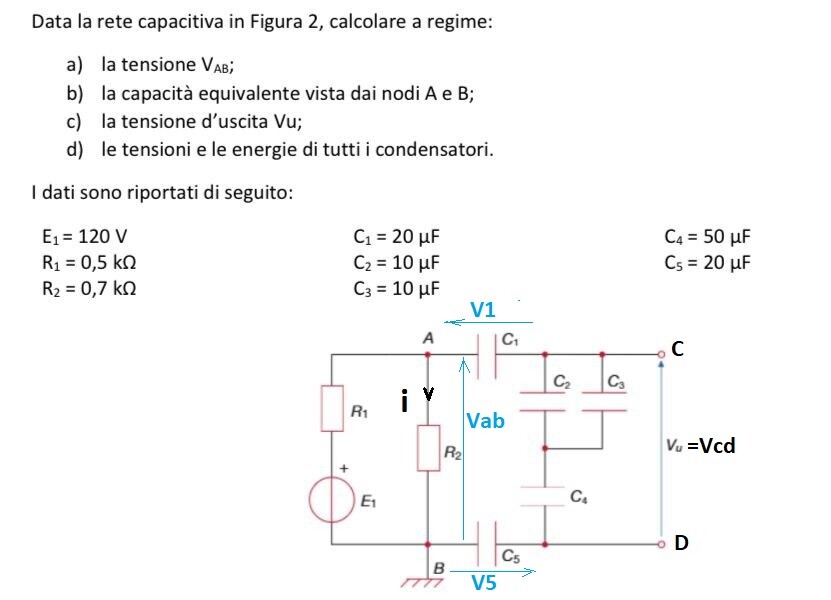

a)
Vab = R2*i = R2*E1/(R1+R2) = 0.7*120/1.2 = 70 V
b)
C23 = C2+C3 = 20 microF
vista da A e B
Ceq = (1/C1 + 1/C23 + 1/C4 + 1/C5)^-1 = (1/20 + 1/20 + 1/50 + 1/20)^-1 = 100/17 = 5.88 microF
c)
sulla serie di capacità la tensione si distribuisce in ragione inversa , o equivalentemente la carica è la stessa.

Q= Ceq*Vab = 70*100/17= ~ 411.7647 microC

Vu = Q/Cu = (70*100/17)/(100/7) = 490/17 =  28.8235... V

d)

V1  = V5 = V23 = Q/C1  =~ 411.7647/20 = ~ 20.588235 V

V4 = Q/C4 =~ 411.7647/50 = ~ 8.235294 V

En1 = En5 = 2En2 = 2En3 = C1*V1^2 /2 = Q^2/C1*1/2 =~ 4238.754 microJ

En4 = Q²/(C4*2) = ~1695.5 microJ
