buonasera, mi servirebbe una mano per questo problema, grazie in anticipo!
buonasera, mi servirebbe una mano per questo problema, grazie in anticipo!
110
punti
Livello 1
I generatori hanno i poli positivi collegati fra loro e i negativi fra loro, non sono in serie, quindi le tensioni si sottraggono.
forza elettromotrice risultante fem:
fem = 30,0 - 10,0 = 20,0 V;
Le resistenze sono in serie, si sommano:
Re = 5,0 + 27 + 8,0 + 12 = 52 Ohm;
intensità di corrente i:
i = fem / i = 20 / 52 = 0,38 A;
VA + 30,0 - 27 * i = VB;
VA - VB = 30,0 - 27 * 0,38 = 19,7 V;
Ciao @eli19
86896
punti
Genius II
@mg grazie mille
@mg ...mi sa che il potenziale Vab debba essere negativo ( b è ad un potenziale maggiore rispetto ad a). Tutto bene ? Io sono agitatissimo 😟all'idea che domani debbano venire a sostituirmi finestre e porte-finestre (con altre a miglior coibentazione, essendo le attuali dotate di doppi vetri vecchi di 40 anni) e che possano, nel movimentare cose ingombranti e pesantissime, danneggiare mobili e/o pavimenti con la conseguenza che la moglie mi renderebbe la vita impossibile 🙄 più di quanto non faccia già 🤭.
V = V1-V2 = 30-10 = 20 V
I = V/(20+32) = 20/52 A
Vab = -30+27*20/52 = -19,62 V, b essendo ad un potenziale maggiore rispetto ad a
142406
punti
Genius III
@remanzini_rinaldo buona fortuna con i lavori alle finestre. Io ho problemi con la caldaia di mia mamma. Lei non ha più questi problemi che la disturbavno tanto quando era in vita. Che disastro la vita... ciao buona settimana
@remanzini_rinaldo Guarda il lato positivo dei nuovi vetri, oltre a ridurre la spesa per il riscaldamento garantiscono anche una migliore insonorizzazione. In tal modo i tuoi vicini non sentiranno le urla di tua moglie quando si accorgerà dei danni a mobili e pavimenti. E tu non sentirai più i rumori molesti provenienti dagli altri condomini. Un bel guadagno: niente stress, penseresti di trovarti nel silenzio della campagna cremonese anche in città.

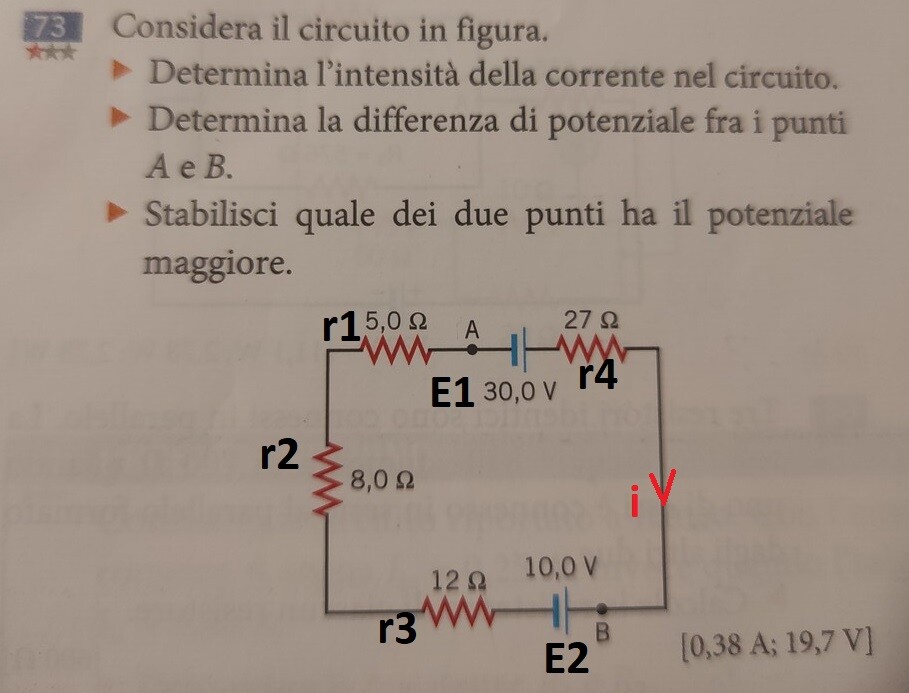

i = (e1 - e2)/rs = 20/(5+8+12+27) = 0.384615^_ (period 6) A
Vab = E1 - r4*i4 = 30 - 27*0.3846... = 19.615384^_ (period 6) V
A>B
7583
punti
Livello 5
@nik 👍👌👍
