Fionda

La vista dall’alto (Proiezione orizzontale)
Se ci mettiamo esattamente sopra il sasso e guardiamo giù, non vediamo il sasso cadere o salire (la variazione di altezza). Vediamo solo il suo spostamento “sul piano del terreno”.
Poiché la forza di gravità tira solo verso il basso e non spinge il sasso né a destra né a sinistra, il sasso non devia dalla sua direzione iniziale.
Conclusione: Vista dall’alto, la traiettoria è effettivamente una linea retta che segue la bisettrice dell’angolo formato dagli elastici.

La vista di lato (Traiettoria reale)
Se invece guardiamo la scena di lato, vediamo il sasso che avanza e contemporaneamente cade verso il basso.
Conclusione: In questa prospettiva, la traiettoria è una parabola.

In fisica, il moto del proiettile (il sasso) viene studiato separando i due movimenti:

Lungo l’asse orizzontale (asse x)
 Non ci sono forze (se trascuriamo l’aria), quindi il moto è rettilineo uniforme. Ecco perché dall’alto vedi una retta.
Lungo l’asse verticale (asse y): C’è l’accelerazione di gravità g, quindi il moto è uniformemente accelerato.

In sintesi:

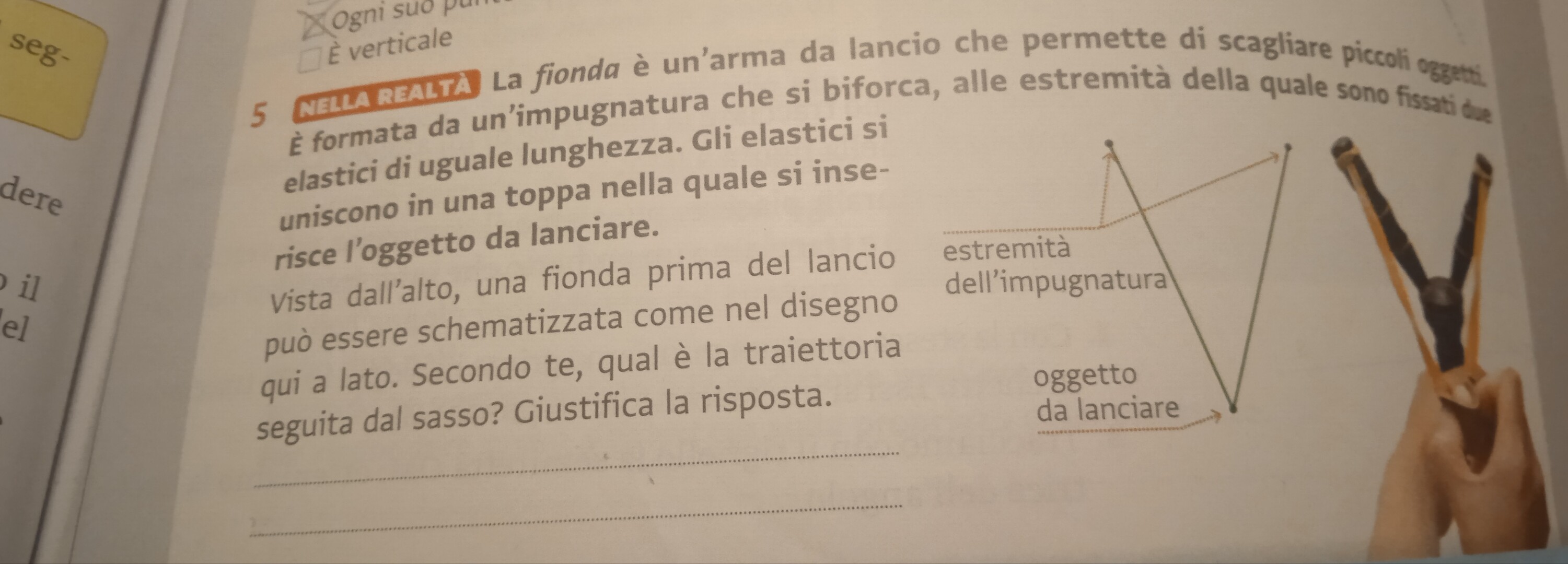

Se l’esercizio ti chiede esplicitamente cosa vedi “vista dall’alto” (come suggerisce il testo citando il disegno), la risposta corretta è che la proiezione della traiettoria è una linea retta.
Tuttavia, nella realtà fisica tridimensionale, il sasso descrive un arco di parabola che giace su un piano verticale. La “linea retta” che vedi dall’alto è semplicemente l’ombra (la proiezione) di quella parabola sul terreno.
