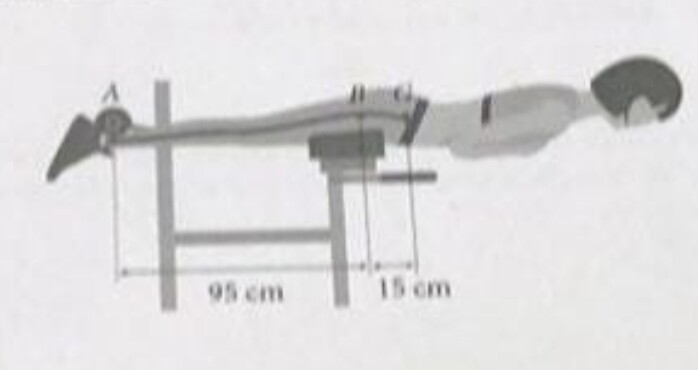

Luisa sta facendo degli esercizi. Negli istanti in cui A, B e il baricentro G del corpo di 56 kg sono allineati, quest'ultimo si trova a 15 cm oltre il punto di appoggio centrale. I punti di appoggio distano tra loro 95 cm.
Calcola modulo e verso delle reazioni vincolari dei supporti.
223
punti
Livello 1

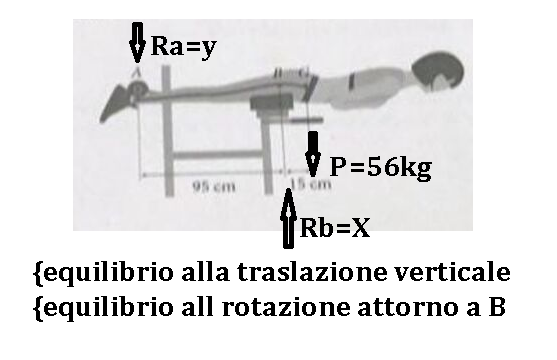

{Χ = Ρ + Υ
{Ρ·15 = Υ·95
Quindi in kg:
{Χ = 56 + Υ
{56·15 = Υ·95
Risolvo ed ottengo: [Υ = 168/19 kg ∧ Χ = 1232/19 kg]
In N:
Υ =168/19·9.806 = 86.71 N
Χ = 1232/19·9.806=635.84 N
77905
punti
Genius II
@lucianop non capisco perche X e' verso l'alto
Per quale motivo non dovrebbe esserlo?
@lucianop non capisco come si prendono le reazioni vincolari, ho capito solo che nel punto g ci sia la forza peso che va verso il basso, ma come si decide invece per le altre due forze?
E poi perché è tutto rispetto al punto b?
a) le reazioni vincolari sono verticali: si prendono come vuoi tu, saranno poi le risoluzioni delle equazioni cardinali della statica del corpo rigido che scrivi a dirti se come le hai prese siano giuste o sbagliate.
b) L'equazione dei momenti l'ho presa in un punto opportuno, non è un obbligo prenderla rispetto a B. Come ho fatto io semplifichi l'equazione perché fai comparire solo una sola incognita.
Spero sia stato chiaro. Buona giornata.
