Cosa intendi per NAD, NDE, NEC, NCB: sforzo normale nei relativi tratti?
Per convenzione assumiamo sforzo assiale di trazione positivo, di compressione negativo.

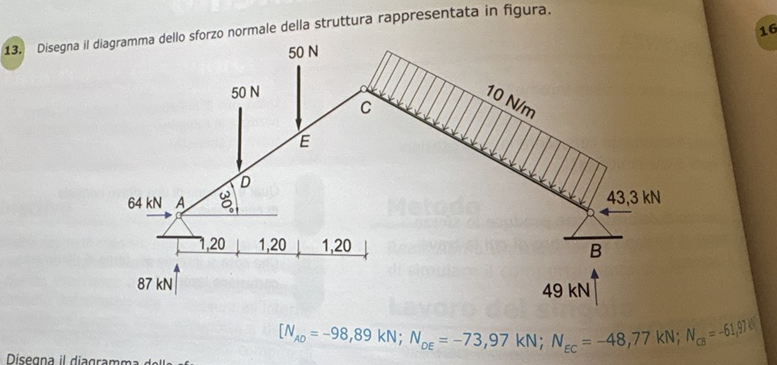

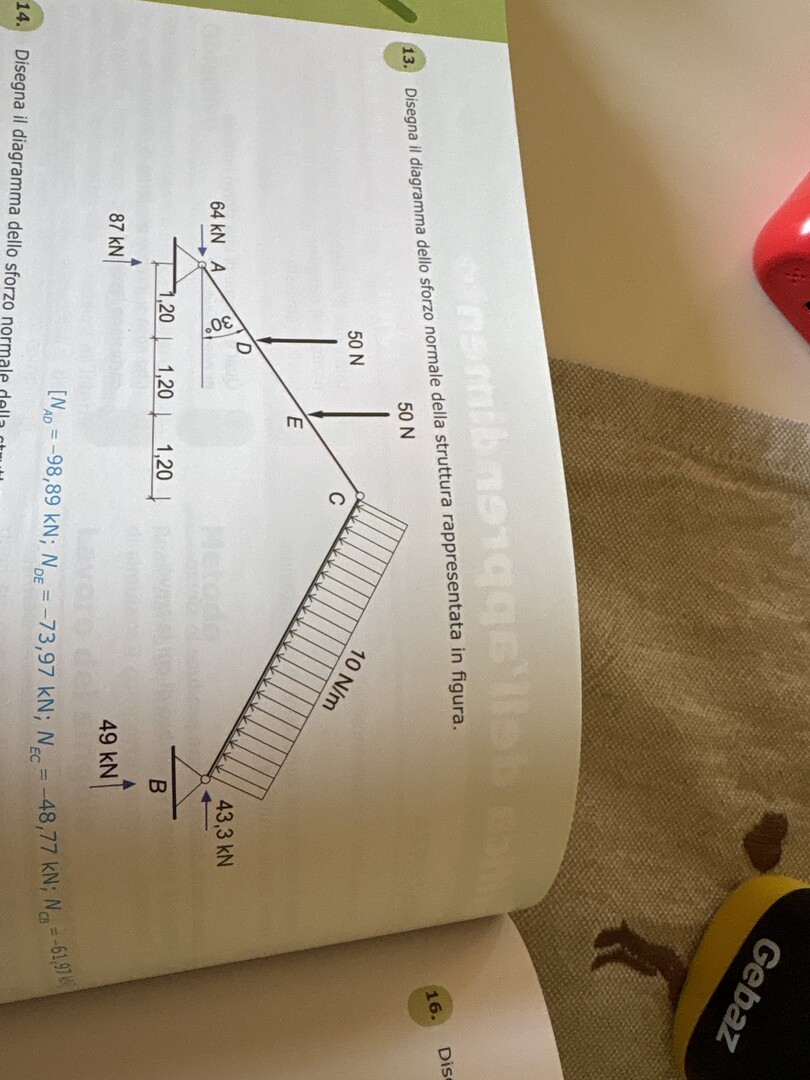

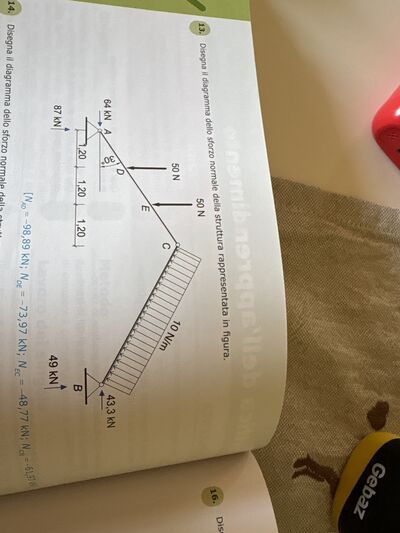

Nell'arco a tre cerniere di figura, sono state ricavate le reazioni vincolari in A ed in B, che supponiamo corrette.
Nell'asta AC sono presenti forze concentrate, inclinate rispetto all'asse dell'asta stessa: ciò comporta una discontinuità dello sforzo assiale lungo l'asta stessa.
NAD=- 64·COS(30°) - 87·SIN(30°) = -98.93 KN circa
NDE=-98.93 + 50·SIN(30°) = -73.93 KN
NEC= -73.93 + 50·SIN(30°) = -48.93 KN
Nell'asta BC è presente un carico distribuito che però è normale all'asta stessa. quindi non contribuisce ad uno sforzo normale (di compressione o di trazione sull'asta): quindi devi fare riferimento alla reazione vincolare nella cerniera a terra in B per cui si ha:
NCB=- 43.3·COS(30°) - 49·SIN(30°) = -62 KN circa
