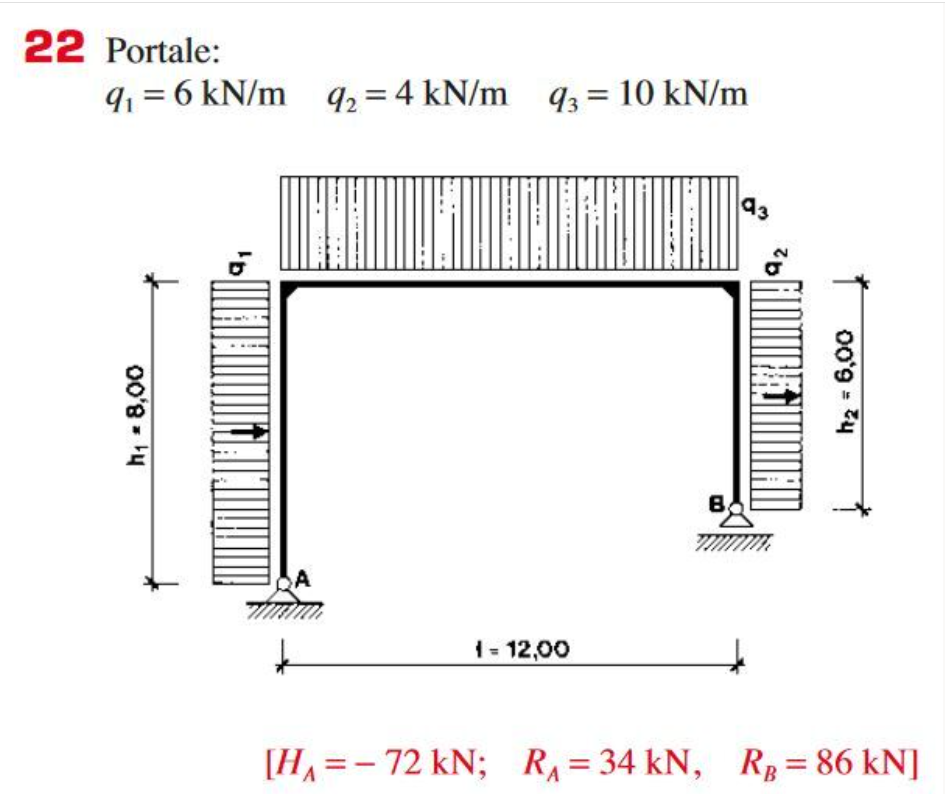

[Risolto] Esercizio di statica reazioni vincolari in travi appoggiate con carichi distribuiti



0
esercizio statica
Autore
1 Risposta



2

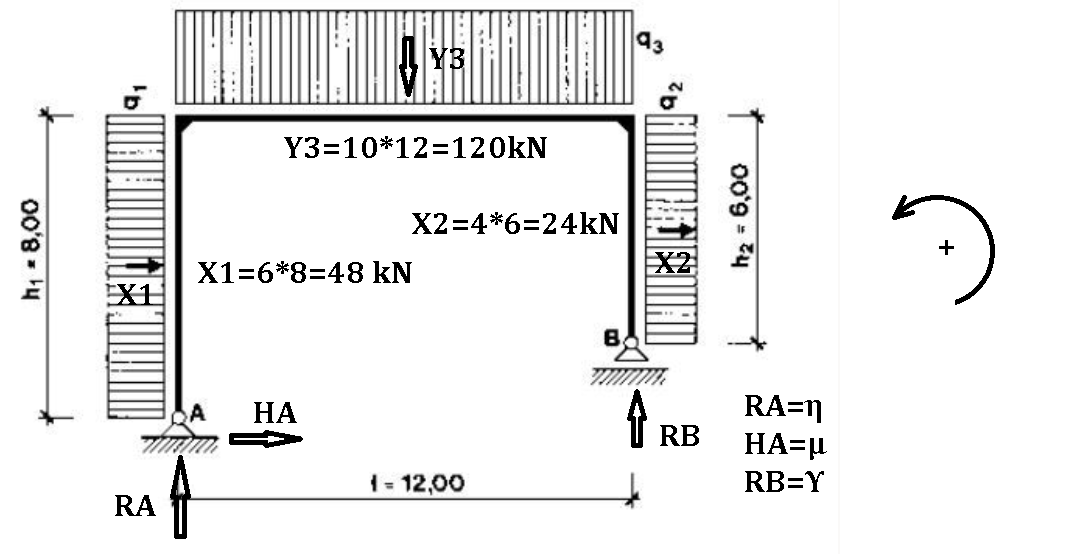

Con riferimento alla figura devi scrivere il sistema:

{η + Υ = 120

{μ = - (48 + 24)

{Υ·12 - 24·(3 + 2) - 48·4 - 120·6 = 0

equazioni che esprimono:

{equilibrio alla traslazione verticale del portale

{equilibrio alla traslazione orizzontale del portale

{Equilibrio alla rotazione del portale attorno ad A

Le risolvi (facilmente) ed ottieni:

[Υ = 86 kN ∧ η = 34 kN ∧ μ = -72kN]

@lucianop 👍👍👍+
