[Risolto] Circuito Elettrico

siccome a coincide col morsetto +  e c (o d) con quello - di E, sarà:

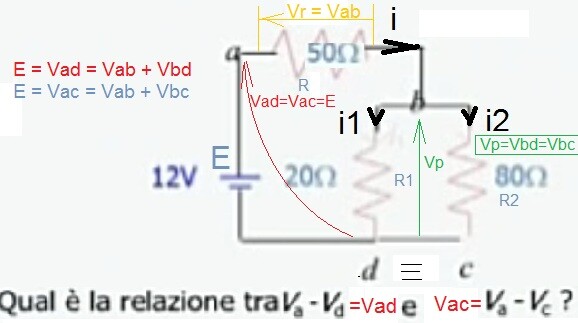

Va-Vc =Vac= Va-Vd  = Vad = E = 12 V

Rp = R1*R2/(R1+R2) = 20*80/(20+80) = 16 ohm

Vp = Rp * i = Rp*(i1+i2)

Vbd = Vb - Vd = i1*20 = i2*80 = E - Vbd = E - Vbc = E - Vp

la E = 12V vede una Req = R + Rp = R + R1*R2/(R1+R2) = 50 + 20*80/(20+80) = 66 ohm

la corrente i = i1+i2 = E/Req = 12/ 66 = 2/11= 0.(18) A

Vp =Vbd= Vb-Vd =Vbc= Vb - Vc = i*Rp = 2*16 /11 = 2,(90) V

verifica

i =Vr/R = (E - Vp)/50 = (12 - 32/11)/50 = 2/11= 0.(18) A ---> OK!

20 // 80 = 20*80/(20+80) = 16 ohm

Le cadute di tensione si distribuiscono in modo direttamente proporzionale alle resistenze , per cui :

Vad = Vac = V = 12 V

Vab / 50 = 12/(50+16)

Vab = 12*50/66 = 300/33 =9,09 V

Vbc /16 = V/66

Vbd = Vbc = V*16/66 = 12*8/33 = 2,91 V

va da se che Vab+Vbc = V = 12 V

..

20 // 80 = 20*80/(20+80) = 16 ohm

Le cadute di tensione si distribuiscono in modo direttamente proporzionale alle resistenze , per cui :

Vad = Vac = V = 12 V

Vab / 50 = 12/(50+16)

Vab = 12*50/66 = 300/33 =9,09 V

Vbc /16 = V/66

Vbd = Vbc = V*16/66 = 12*8/33 = 2,91 V

va da se che Vab+Vbc = V = 12 V

20 // 80 = 20*80/(20+80) = 16 ohm

Le cadute di tensione si distribuiscono in modo direttamente proporzionale alle resistenze , per cui :

Vad = Vac = V = 12 V

Vab / 50 = 12/(50+16)

Vab = 12*50/66 = 300/33 =9,09 V

Vbc /16 = V/66

Vbd = Vbc = V*16/66 = 12*8/33 = 2,91 V

va da se che Vab+Vbc = V = 12 V
