Circuito elettrico



1

Buongiorno, ringrazio chi mi ha risposto nel problema dello scorso circuito, se riusciste ad aiutarmi anche con questo (anche solo l’ impostazione senza calcoli) Ho provato con i fasori ma mi vengono dei risultati sballati .

grazie mille

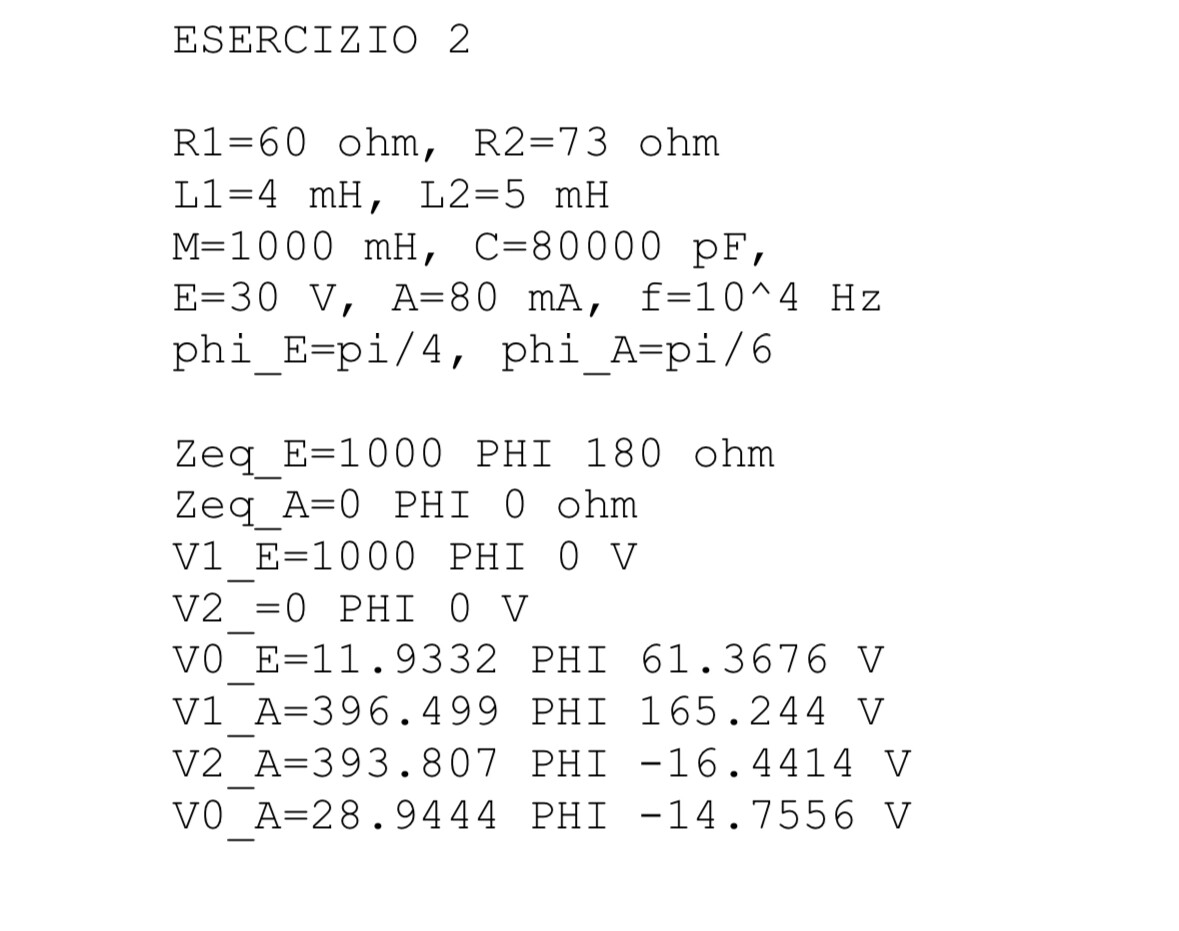

IMG 1368

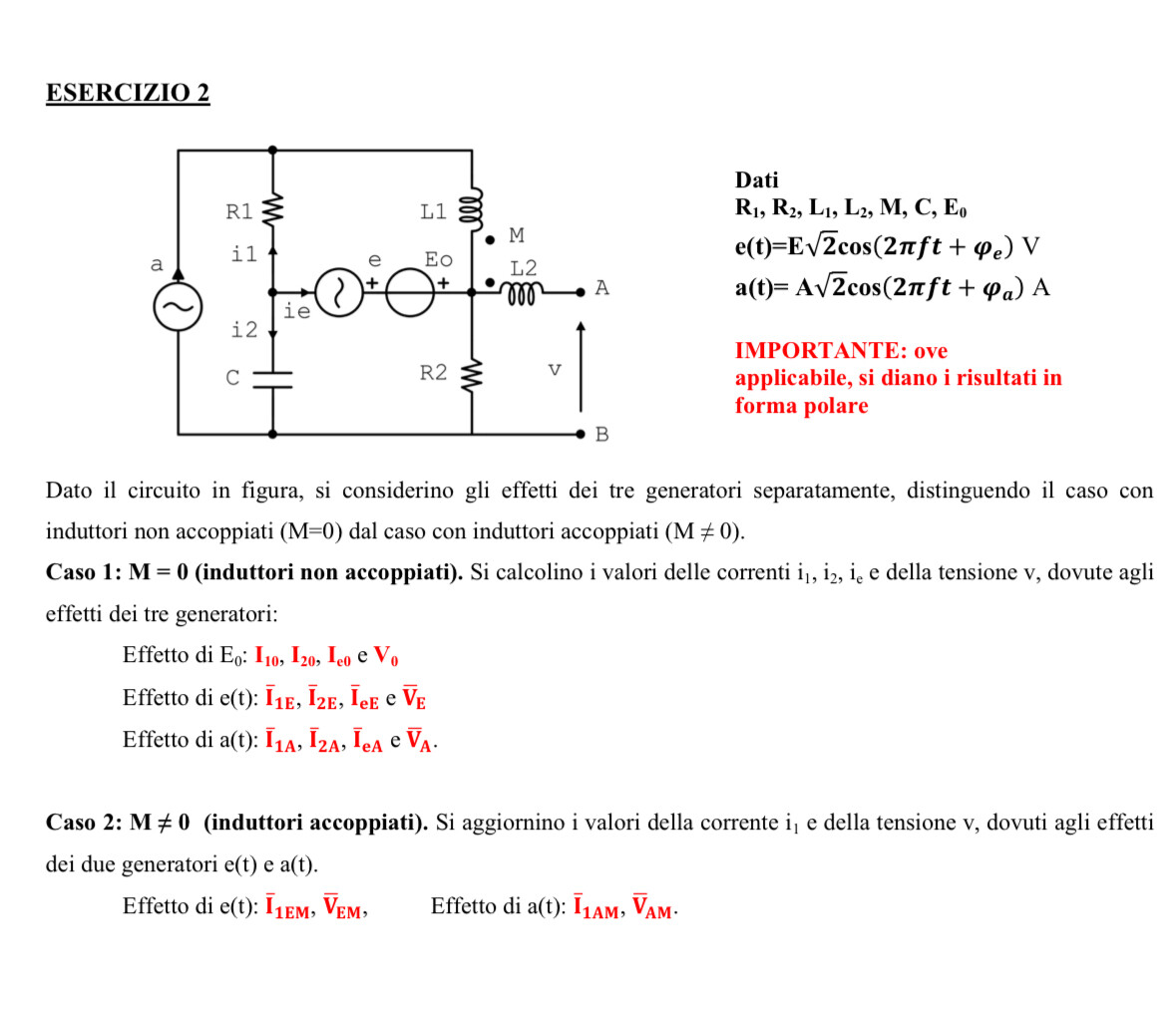

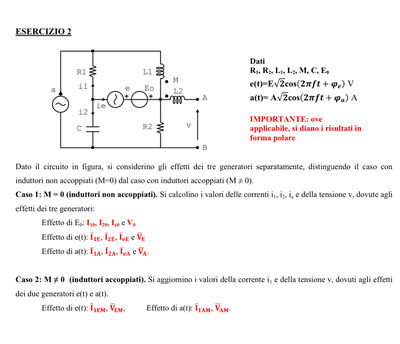

IMG 1367



Autore

Si, ci avevo pensato ma mi vengono i risultati sballati , provo a calcolare le impedenze ma mi risultano diversi

Etichette discussione
1 Risposta



3

L'esercizio è piuttosto lungo, ma ti fornisco un suggerimento che spero tu abbia già adottato.

Per la domanda a) devi usare il principio di sovrapposizione degli effetti: il circuito in continua (con il solo generatore $E_0$ attivo, le induttanze corto circuiti e i condensatori aperti) e il circuito in alternata dove puoi usare il metodo fasoriale.

Per la doamnda b) usi solo il metodo fasoriale.

@sebastiano Si, ci avevo pensato ma mi vengono i risultati sballati , provo a calcolare le impedenze ma mi risultano diverse
