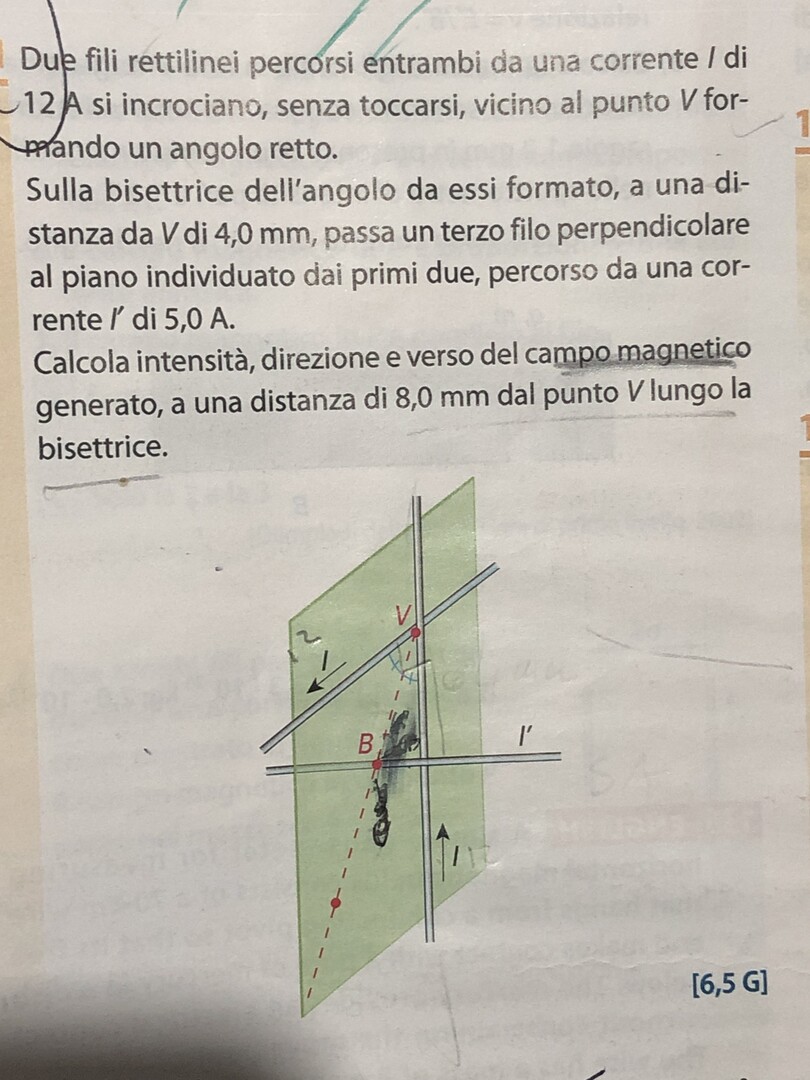

Due fili rettilinei percorsi entrambi da una corrente $/$ di $-12$ A si incrociano, senza toccarsi, vicino al punto $V$ forppando un angolo retto.
Sulla bisettrice dell'angolo da essi formato, a una distanza da $V$ di $4,0 mm$, passa un terzo filo perpendicolare al piano individuato dai primi due, percorso da una corrente $l^{\prime}$ di $5,0 A$.
Calcola intensità, direzione e verso del campo magnetico generato, a una distanza di $8,0 mm$ dal punto $V$ lungo la bisettrice.
73
punti
Livello 1

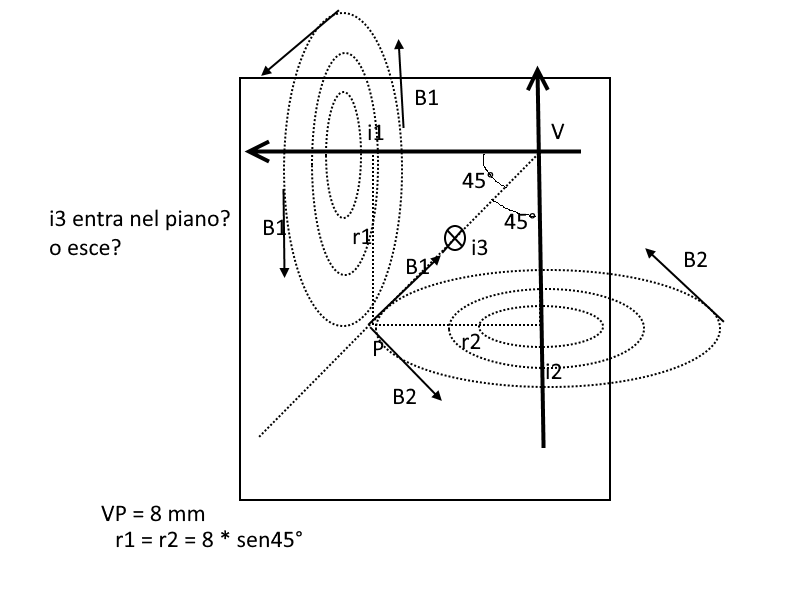

Il punto P dista 8 mm da V; PV = 8 mm;
Distanza 1° filo:
r1 = 8 * sen45° mm = 5,66 mm = 5,66 * 10^-3 m.;
Distanza 2° filo:
r2 = r1 sullo stesso piano dei fili.
B1 = B2 in modulo.
B1 = 2 * 10^-7 * 12 / 5,66 * 10^-3 = 4,24 * 10^-4 Tesla;
1 Tesla = 10^4 Gauss.
B1 = 4,24 G;
B2 = 4,24 G,;
B2 perpendicolare a B1.
B12 = 4,24 * radice(2) = 6 G;
3° filo a 4 mm da P
B3 = 2 * 10^-7 * 5,0 / 4 * 10^-3 = 2,5 * 10^-4 T = 2,5 G.
Non ho capito molto bene la figura.
non so in che verso va i3... vedi tu!
ciao @omnisang
63978
punti
Genius I
@mg grazie !
@mg anche io ho avuto lo stesso problema perché non sta il verso di I3… grazie mille comunque
