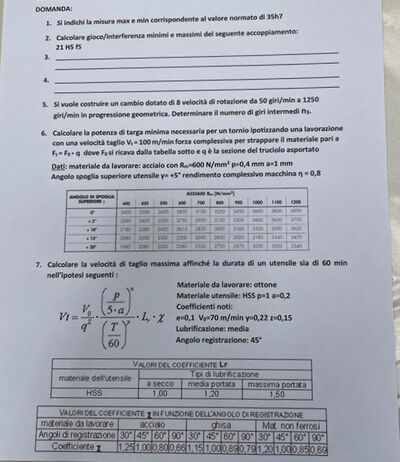

1. Si indichil la misura max e min corrispondente al valore normato di $35 \mathrm{~h} 7$
2. Calcolare gioco/interferenza minimi massimi del seguente accoppiamento: 21 HS fs

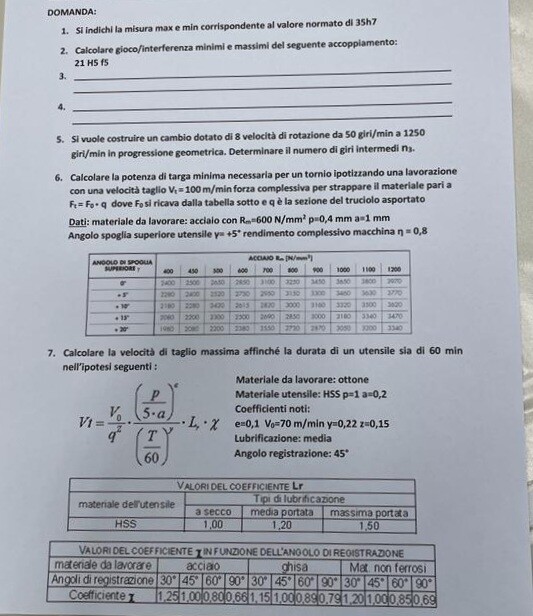

1. Si indichil la misura max e min corrispondente al valore normato di $35 \mathrm{~h} 7$
2. Calcolare gioco/interferenza minimi massimi del seguente accoppiamento: 21 HS fs
1)
la tolleranza su un albero da 30 a 50 mm è + 0/-0.025 mm h7 (non H7)
2)
21 H5 = +0/+0.009
21 f5 = -0.020/-0.029
gioco per H5 =0 f5=-0.02 0.02
gioco per H5=+0.009 f5= -0.029 0.038
foro H5 albero f5
