Potreste aiutarmi in questo quesito?
Un trasformatore ideal ha un rapporto di trasformazione K = 2rad(3). Il circuito primario del trasformatore ha resistenza R1, mentre il circuito secondario ha una resistenza R2.
Calcola il rapporto R2/R1.
Potreste aiutarmi in questo quesito?
Un trasformatore ideal ha un rapporto di trasformazione K = 2rad(3). Il circuito primario del trasformatore ha resistenza R1, mentre il circuito secondario ha una resistenza R2.
Calcola il rapporto R2/R1.
90
punti
Livello 1

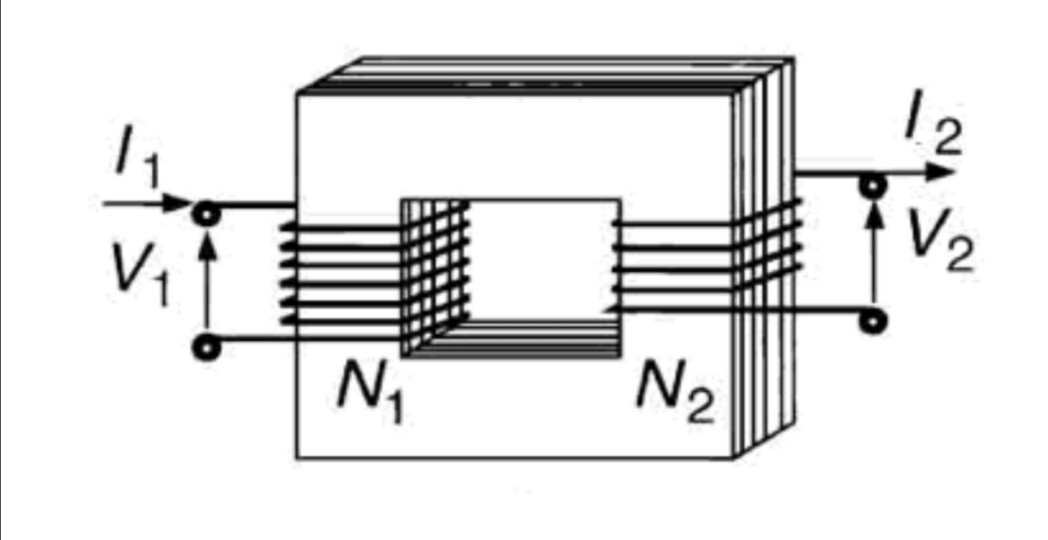

N1/N2 = V1/V2 = i2/i1
dove:
N2/N1 = rapporto di trasformazione = 2*radice (3)
Quindi:
R1/R2 = (i2/i1)² = 1/[2*radice (3)]²
R1/R2 = 1/12
R2/R1 = 12
76643
punti
Genius II
@stefanopescetto grazie mille!
Figurati. Buona serata
per trasformatore attenuatore (V1 > V2)
R2/R1 = 1/k^2 = 1/(2√3)^2 = 1/(4*3) = 0,08333
per trasformatore elevatore (V2 > V1)
R2/R1 = k^2 = (2√3)^2 = (4*3) = 12
111374
punti
Genius II
@remanzini_rinaldo Grazie mille!
