Qualcuno mi aiuta con la risoluzione di questo problema?

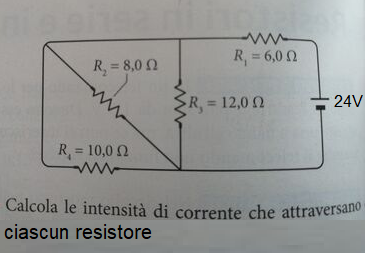

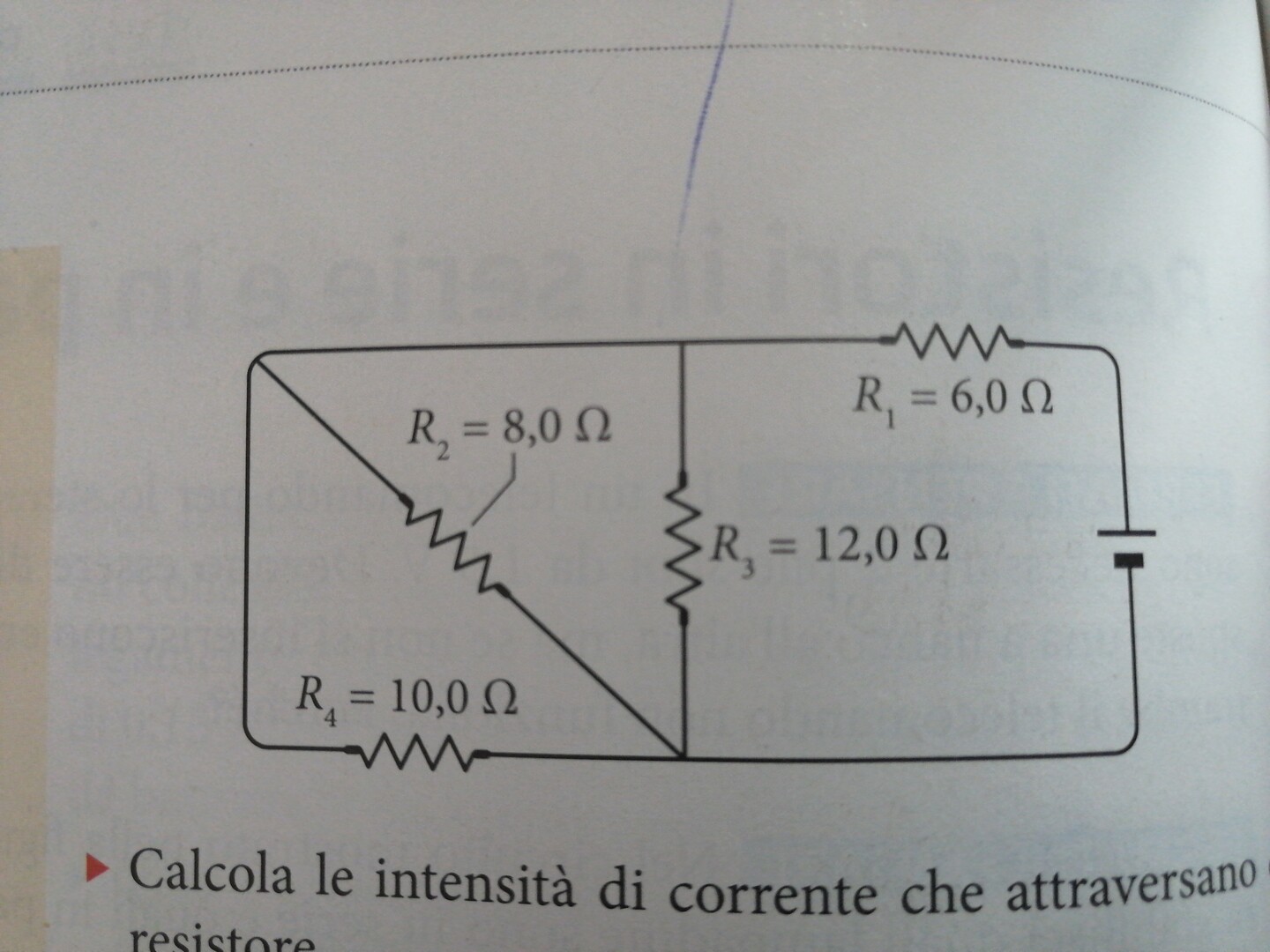

Il circuito nella figura é alimentato da un generatore che eroga una tensione di 24,0 V
Calcolare le intensità di corrente che attraversano ogni resistore
(Risultati: i1= 2.60A, i1= 1.05A, i3= 0.702A, i4= 0.842A)
15
punti
Livello 0
@a_a5235
Attenzione alla terminologia! Un generatore ideale EROGA CORRENTE oppure APPLICA DIFFERENZA DI POTENZIALE (o tensione o forza elettromotrice), ma generatori che eroghino tensione non ne esistono.

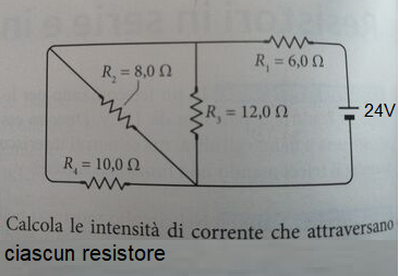

R1 risulta in serie con il parallelo di R2, R3, R4
Quindi:
R_eq= R1+ 1/ [(1/R2) + (1/R3) + (1/R4)]
Sostituendo i valori numerici otteniamo:
Quindi:
i1 = DV/R_eq = 2,60 A
i2 = (24 - 6*2,60)/8 = 1,05 A
i3 = (24 - 6*2,60)/12 = 0,71 A
i4 = (24 - 6*2,60)/10 = 0,84 A
