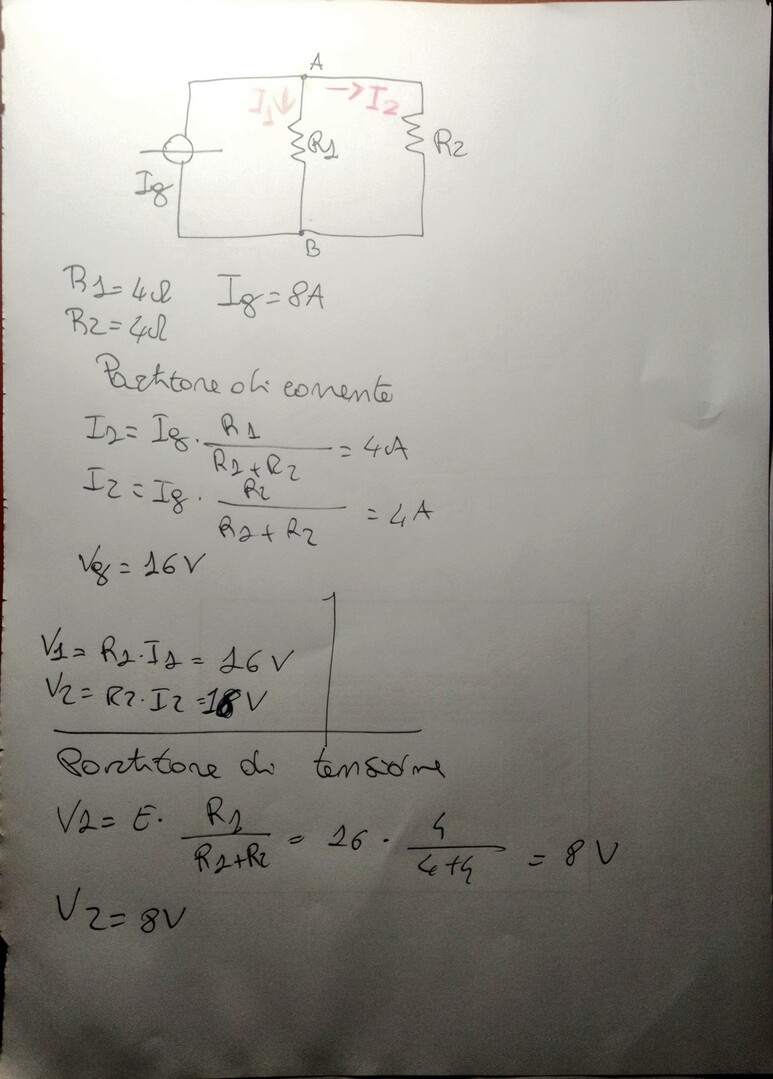

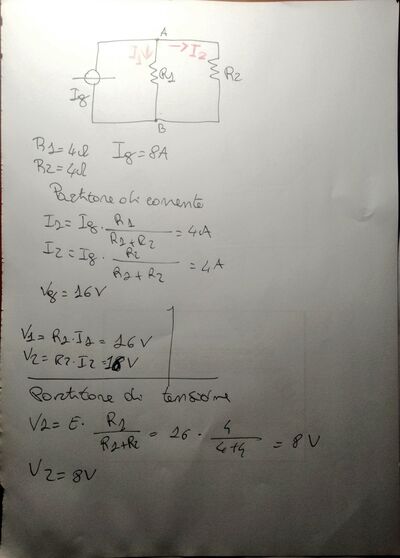

Salve, perché se calcolo la tensione come RI mi viene 16v, invece se la calcolo con il partitore di tensione mi viene 8v?
Salve, perché se calcolo la tensione come RI mi viene 16v, invece se la calcolo con il partitore di tensione mi viene 8v?
Vg = R1*I1 = R2*I2 = Req*Ig = (R1*R2)/(R1+R2)*(I1+I2)
Req = (4*4)/(4+4) = 2,0 ohm
Vg = Ig*Req = 8*2 = 16 V
I1 = Vg/R1 = 16/4 = 4,0 A
I2 Vg/R2 = 16/4 = 4,0 A
oppure

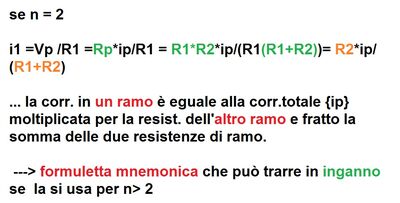

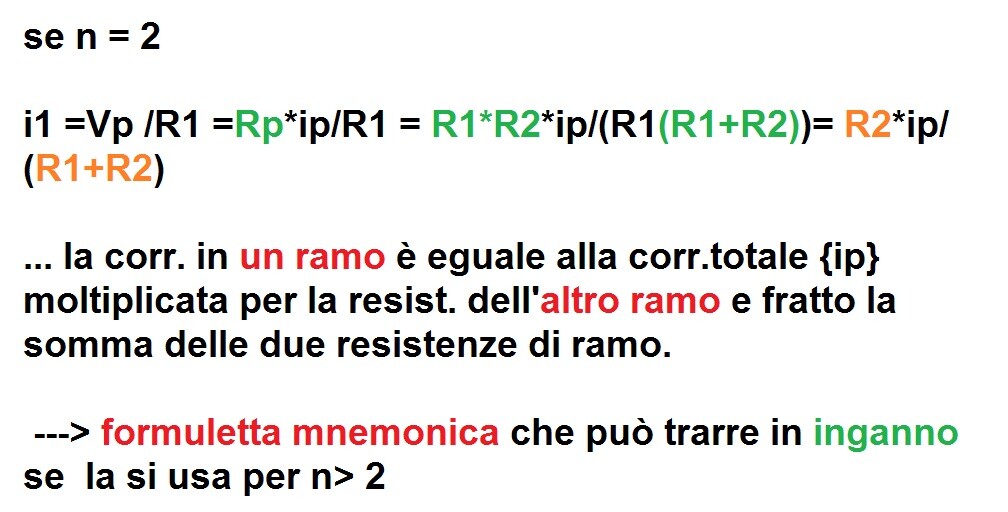

I1 = Ig*R2/(R1+R2) = 8*4/8 = 4,0 A ; V1 = R1*I1 = 4*4 = 16V
I2 = Ig-I1 = 4,0 A ; V2 = R2*I2 = 4*4 = 16V

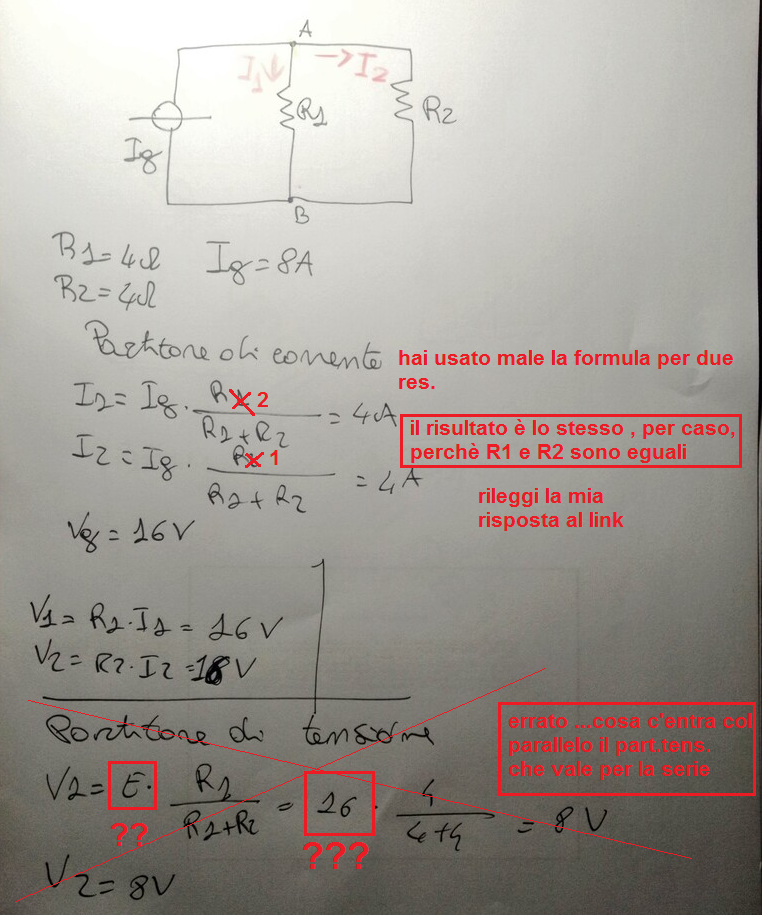

Per avere un partitore di tensione servono resistenze in serie che qui non ci sono.
Perciò i calcoli che hai chiamato partitore di tensione sono puro vaneggiamento: potevi anche chiamarli trip e avresti fatto la stessa figura di visionario.
