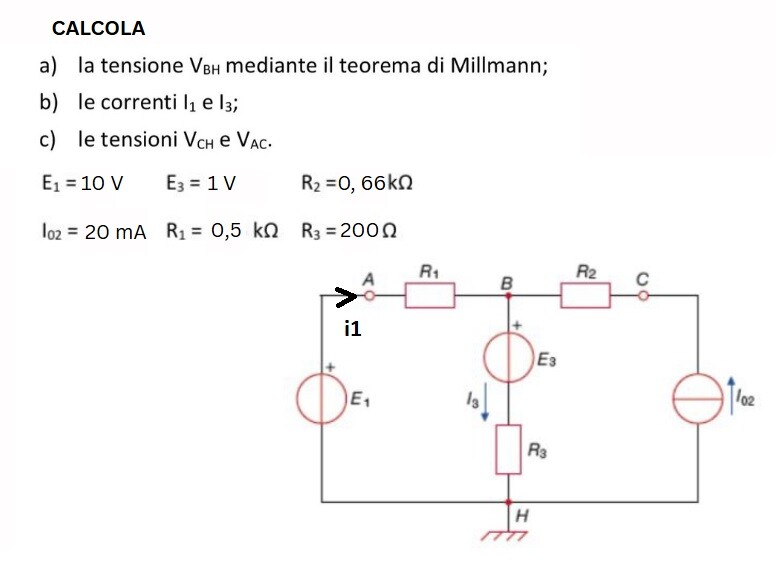

Potete aiutarmi a risolvere questo esercizio? grazie in anticipo

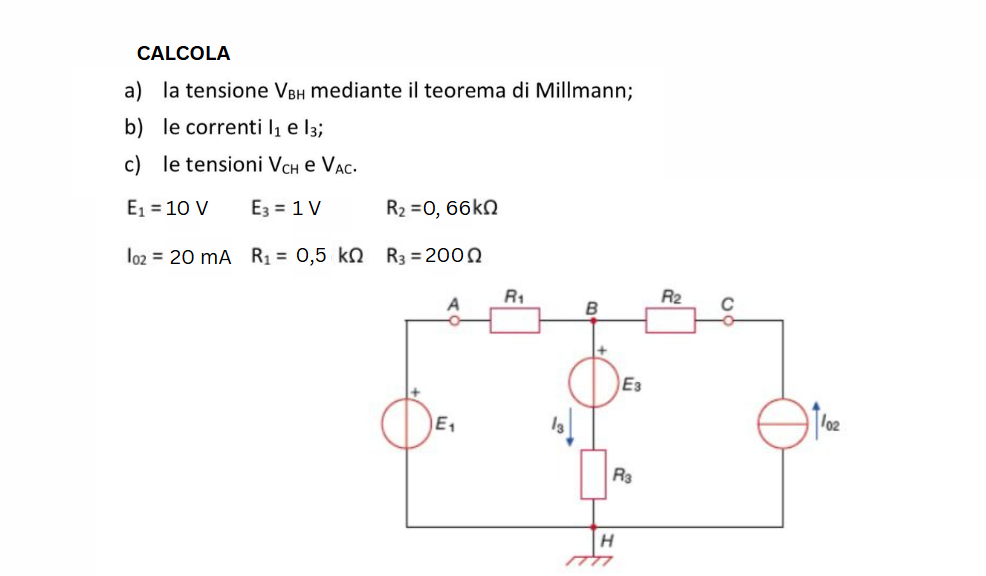

Potete aiutarmi a risolvere questo esercizio? grazie in anticipo
103
punti
Livello 1
la tensione CH è pari a Io2*(R2+R3)
V=0,020*(660+200)
7175
punti
Livello 6
https://www.sosmatematica.it/forum/domande/principio-di-millman/#post-52965
Vbh = (10/500+1/200+0.02)/ (1/500+1/200+0) = ~ 6.42857...V
b)
-i1 = (Vbh-E1)/R1 = ~ (6.42857-10)/500 =~ -0.00714286 A = ~ - 7.143 mA
i3 = (Vbh -E3)/R3 = ~ (6.42857-1)/200 =~0.02714285 A =~ 27.143 mA
c)
Vch =Vbh -i02*R2 = ~ 6.42857 - 0.02*660 = -6.77143 V
Vac = Vab + Vbc = i1*R1 - i02*R2 =~ 0.00714286*500 = 3.57143 V
verifica con Kirchhoff
n=2 --> n-1 =1
l=2 --> l-n+1 = 1
nodo B
i1 + i02=i3 ---> x + 0.02 = z
maglia m1
E1 - E3 = R1x +R3z ---> 10-1 = 500x +200z

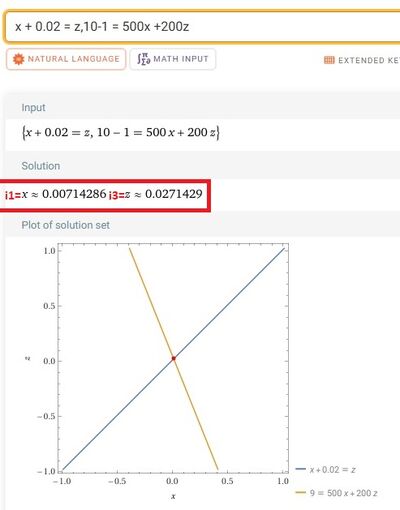

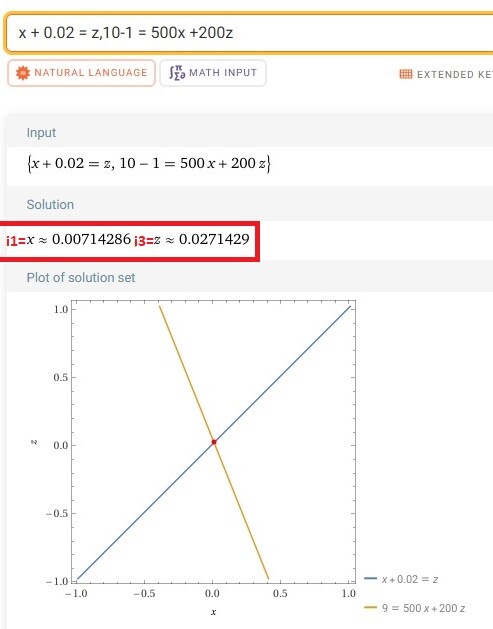

i1 = x≈0.00714286 A, i3 = z≈0.0271429 A ---> ok
