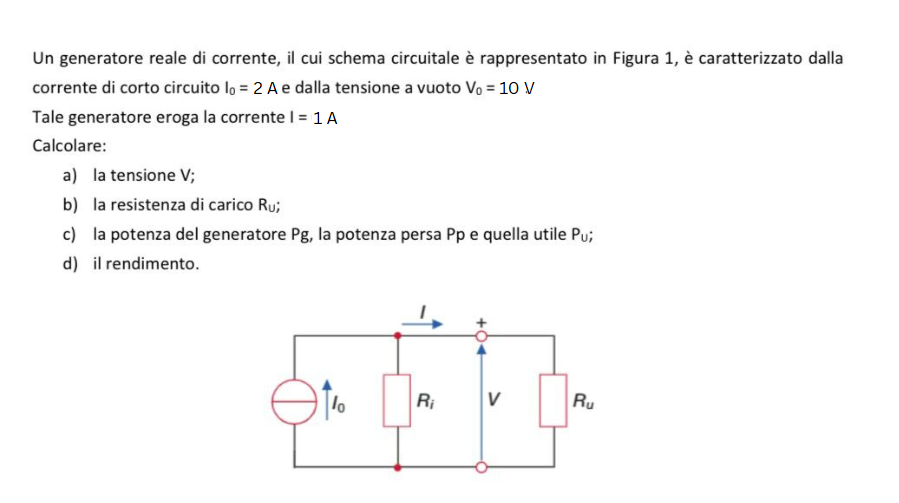

Aiuto esercizio elettrotecnica

interpretando i dati

se il generatore "reale" di corrente ha una resistenza interna...

questa è in SERIE al generato

NON in parallelo!!!!!!!

Chi ha disegnato il circuito????

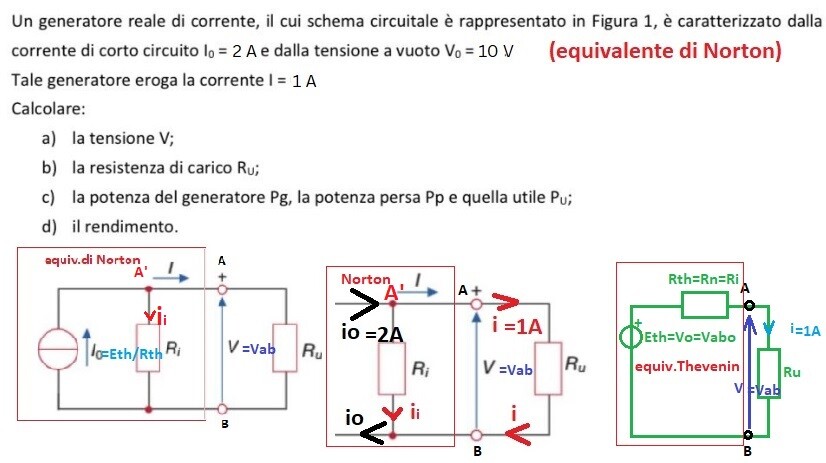

nodo di uscita ad es A':

ii = io - i = 2-1 =1 A   {ii corrente in Ri = Rn = (io-->corrente del gen.idealedicorr. - i --> corrente di carico (o in uscita))}

Ri = Vo/io = 10/2 = 5 ohm {Vo tensione a vuoto / io corrente di corto del gen.reale}

nei paralleli le correnti stanno inversamente alle relative resistenze:

Ru/Ri = ii / i

Ru = Ri* ii/i =Ri*1/1=5 ohm

V = Ru*i = 5*1 = 5 V

c)

Pg = Eth*i = Vo*i = io*Ri*i = in*Rn*i =in*Rn*(in-ii) = 10 W

Pu = V*i =Ru*i² = V²/Ru = 5 W

Pp = Rth*i² =V*ii = 5 W

d) eta = Pu/Pg = 5/10 = 0.5 ---> eta% = eta*100 = 0.5*100 = 50 %

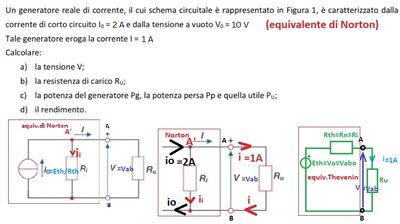

equivalente di Thevenin del circuito dato:

Eth = Vo = Ri*io =Rth*icc = Rn*in = 10 V {tensione di uscita a vuoto}

Rth = Rn = Ri = 5 ohm

i = Eth /(Rth + Ru) = 10 /(5 +Ru) = 1 A

10 = 5 +Ru  --->  Ru = 10 - 5 = 5 ohm

V = Ru*i = 5*1 = 5 V
