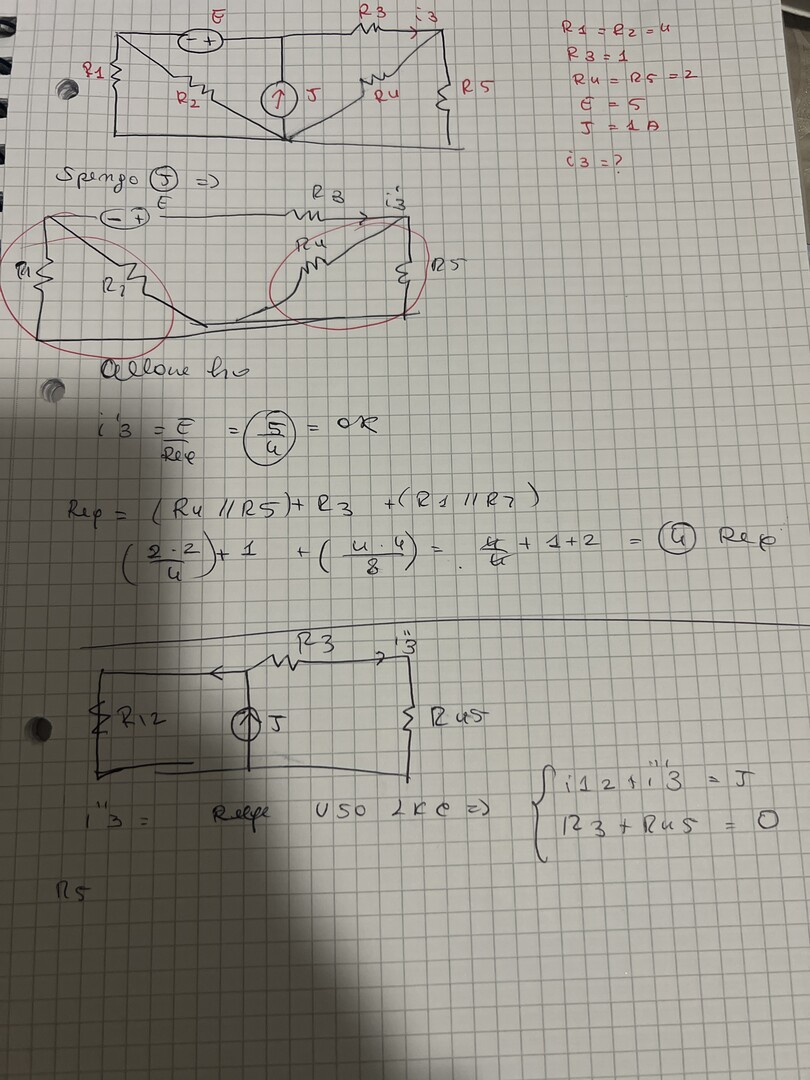

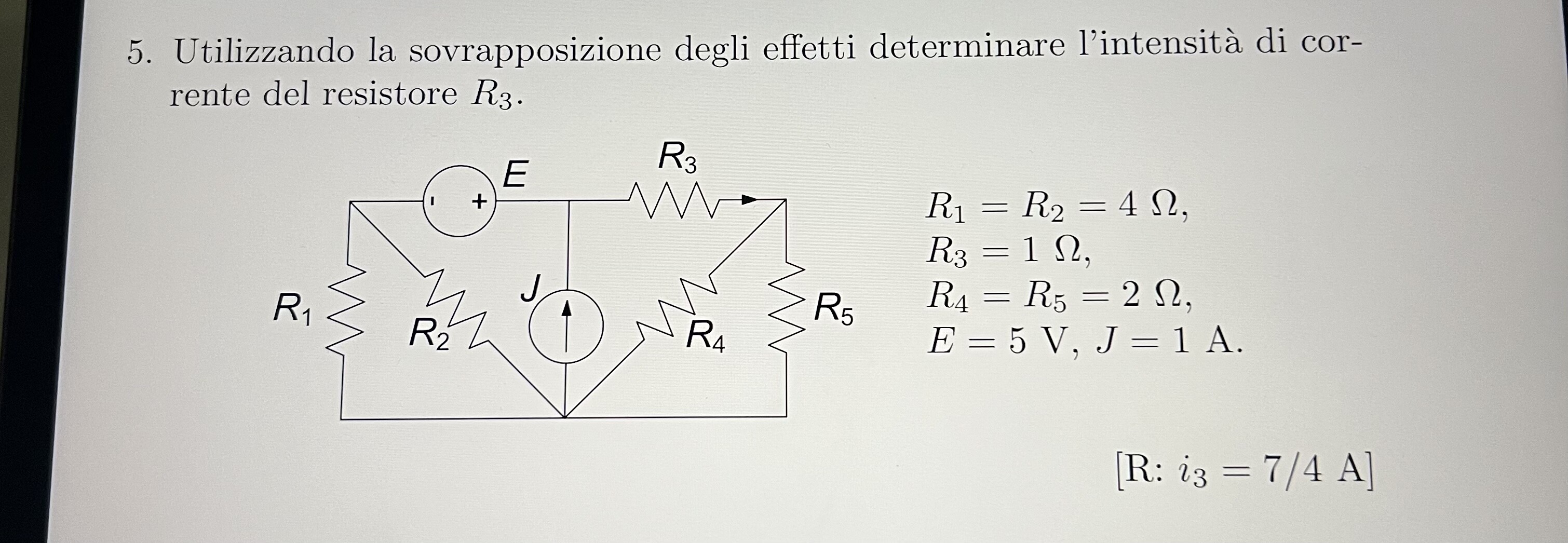

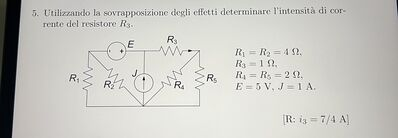

buona sera ho provato a svolgere questo problema ma non riesco proprio a finirlo. ho caricato pure una bozza di ciò che ho provato a fare (probabilmente è errato ) in modo tale da capire se più o meno ero sulla strada giusta
spero qualcuno di voi possa aiutarmi
grazie in anticipo a chi lo farà
338
punti
Livello 1

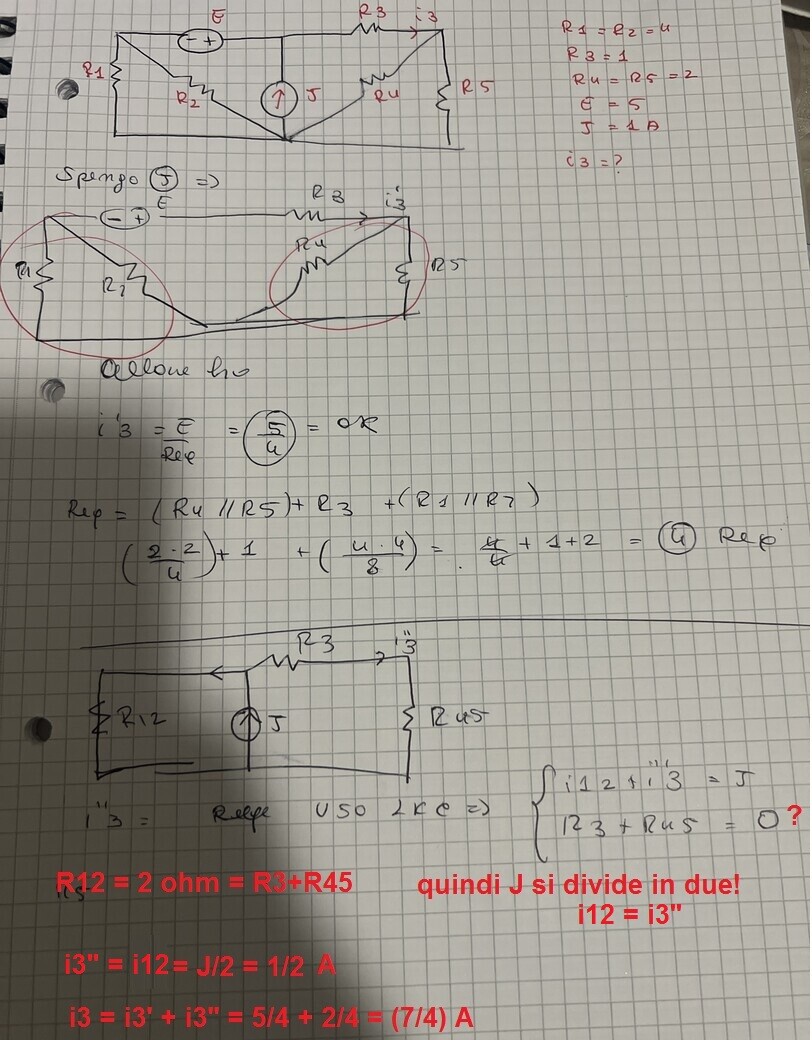

R12 = R1//R2 = 4*4/(4+4) = 2,0 ohm
R345 = R3+R4//R5= 1+2//2 = 1+2*2/(2+2) = 2,0 ohm
Conduce V
I'3 = V/(R12+R345) = 5/4 A
conduce J
I''3 = J/2 = 1A/2
I3 = I'3+I''3 = 5/4+1/2 = (5+2)/4 = 7/4 di A
96605
punti
Genius II
Per l'effetto di E si cortocircuita J: il carico di E è ...
Per l'effetto di J si lascia aperto E: il carico di J è ...
Mi pare che tu abbia fatto la soppressione dei generatori all'inverso.
51564
punti
Genius I
@nik Grazie! 53 anni fa non l'avrei fatto, ma il tempo mi fugge addosso con accelerazione più che lineare. Mi sono rassegnato all'idea di sparare almeno una minchiata al giorno.
@mariobassi Scusami, per favore.
spento E {quindi in corto} R3 è in serie al parallelo R4//R5 e in parallelo a R1//R2
Req' = (R3 + R4//R5)// (R1//R2) = 2/2 = 1 ohm
i'3 = J/2 = 0.5 A
spento J {quindi aperto}R3 è in serie al parallelo R4//R5 = 1 ohm e al parallelo R1//R2 = 2 ohm
i''3 = E / (R3+R4//R5 + R1//R2) = 5 / 4 A
i3 = i3' + i3'' = 1 /2+ 5/4 = 7/4 A
