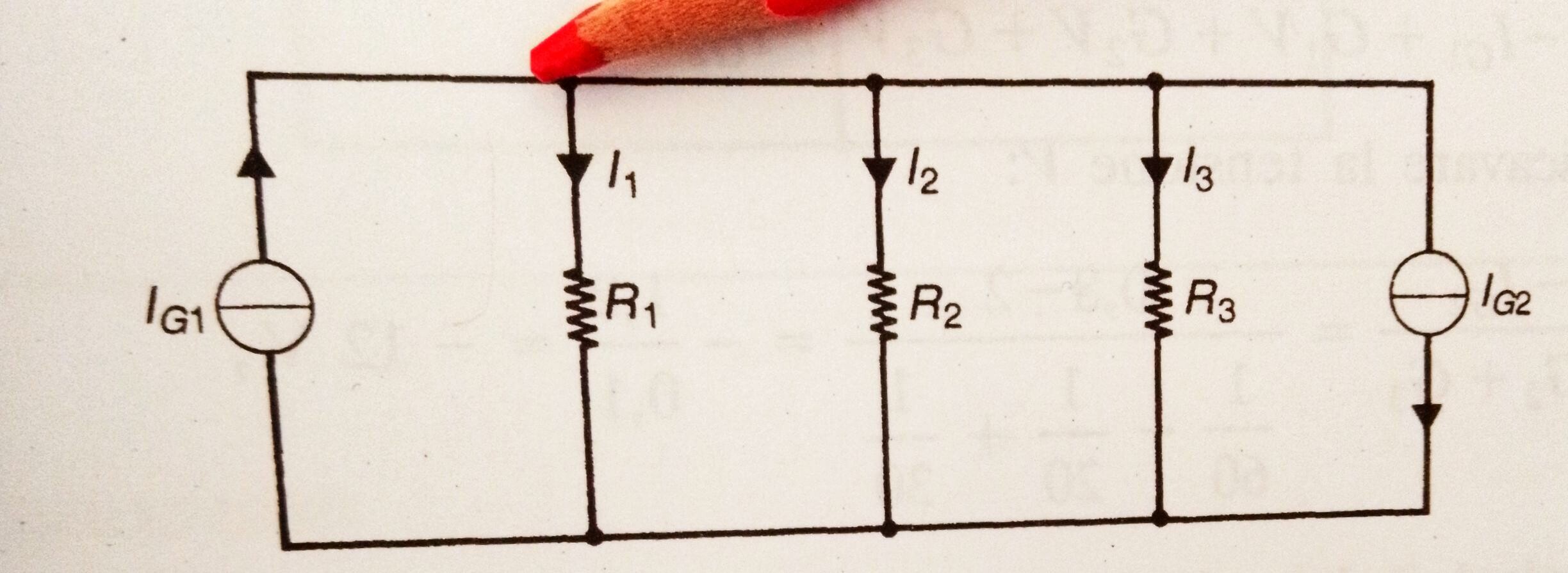

Salve, in questo circuito la corrente che esce dal generatore IG1 è la stessa che scorre sul ramo dove c'è R1? Cioè la chiama solo in nome diverso cioè I1, potrei scrivere al posto di I1, IG1, anche sul ramo R1? Grazie
Salve, in questo circuito la corrente che esce dal generatore IG1 è la stessa che scorre sul ramo dove c'è R1? Cioè la chiama solo in nome diverso cioè I1, potrei scrivere al posto di I1, IG1, anche sul ramo R1? Grazie
è il circuito con due soli nodi {per quanto già detto altrove}
diciamo A quello sup. e B quello inf..
sarà ip = Ig1 - Ig2 { = i1 + i2 +i3 per il 1° di Kirc...}
Rp = 1/(1/R1 + 1/R2 + 1/R3)
Vp = Rp*ip
i1 = Vp /R1 ; i2 = Vp / R2 ; i3 = Vp / R3
che equivale al partitore di corr. esempio:
i2 = Vp / R2 = Rp*ip /R2 = 1/(1/R1 + 1/R2 + 1/R3) *ip / R2= (R1* R3*ip)/(R1*R2 + R1*R3 + R2*R3)
Perchè mai la corrente in $R_1$ dovrebbe essere la stessa che scorre in $I_{G1}$? come fai a dirlo? devi applicare il primo principio di Kirchhoff:
$I_{G1}-I_{G2}=I_1+I_2+I_3$
mancano ancora due equazioni, in quanto le incognite sono 3, ovvero $I_1$, $I_2$, $I_3$
No. La corrente che esce dal generatore IG1 si divide sui tre rami del parallelo.
R1, R2, R3 sono in parallelo
