[Risolto] Circuito a tre resistori



0

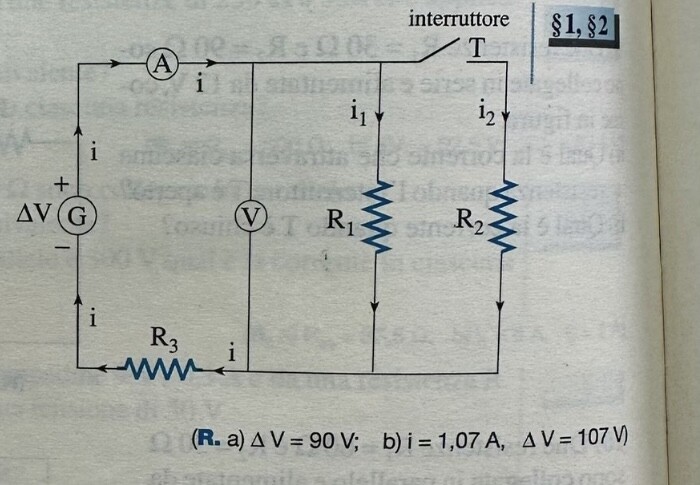

Nel circuito in figura le resistenze hanno i valori R1 = 100 ohm, R2 = 150 ohm, R. = 40 ohm. Con l'interruttore T chiuso sull' amperometro si legge una corrente di 1,5 A.
a) Quale tensione si legge sul voltmetro?
b) Con l'interruttore T aperto cosa si legge sull'amperometro e sul voltmetro?

D064D111 3C5C 488A A6A1 6C42DF63A06B

In basso i risultati. Ho provato a fare e rifare i calcoli, ma non capisco.

Autore
2 Risposte



2

con interruttore chiuso

R12 = R1//R2 = 100*150/(100+150) = 60 ohm

R123 = R12+R3 = 60+40 = 100 ohm

Vg  = R123*I = 100 ohm*1,5 A = 150 V

V = Vg-R3*I = 150-60 = 90 V

con interruttore aperto

V'  = Vg*R1/(R1+R3) = 150*100/140 = 1500/14 = 750/7 = 107,1 V

I' = Vg/(R1+R3) = 150/140 = 15/14 = 1,071 A





3

Ad interruttore chiuso:

DV= (R1//R2) * 1,5 = 90 V

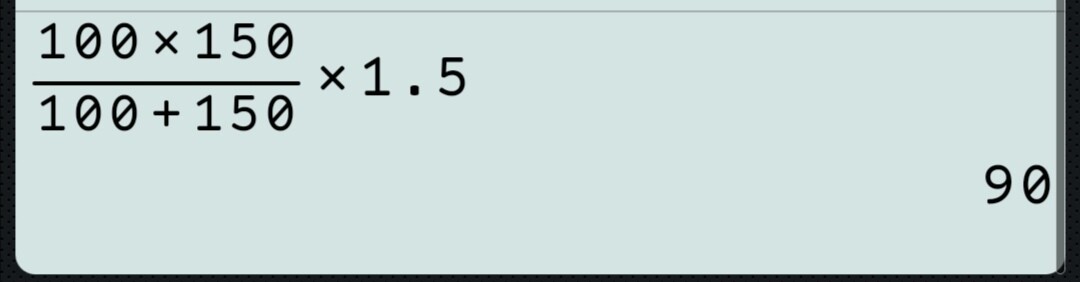

Screenshot 20230203 185901



Ad interruttore aperto:



Vg= 90+V3 = 90 + R3*i = 150 V

i= Vg / R_equivalente = Vg/(R2+R3)

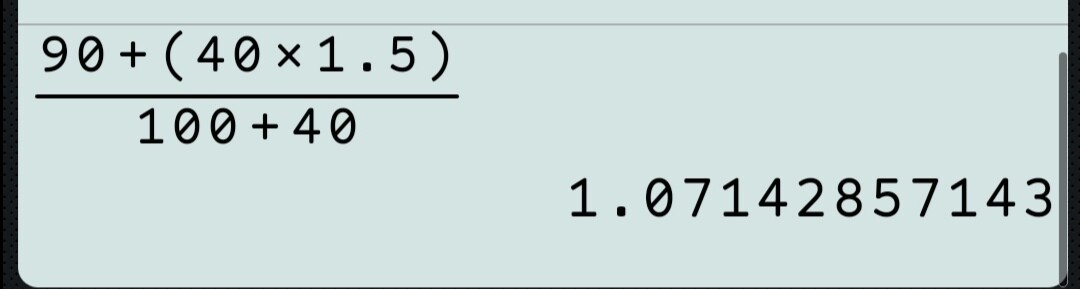

Screenshot 20230203 190421

i= 1,07 A



Quindi:

DV(voltmetro) = R1* 1,07 = 100* 1,07 = 107 V
