Buongiorno,

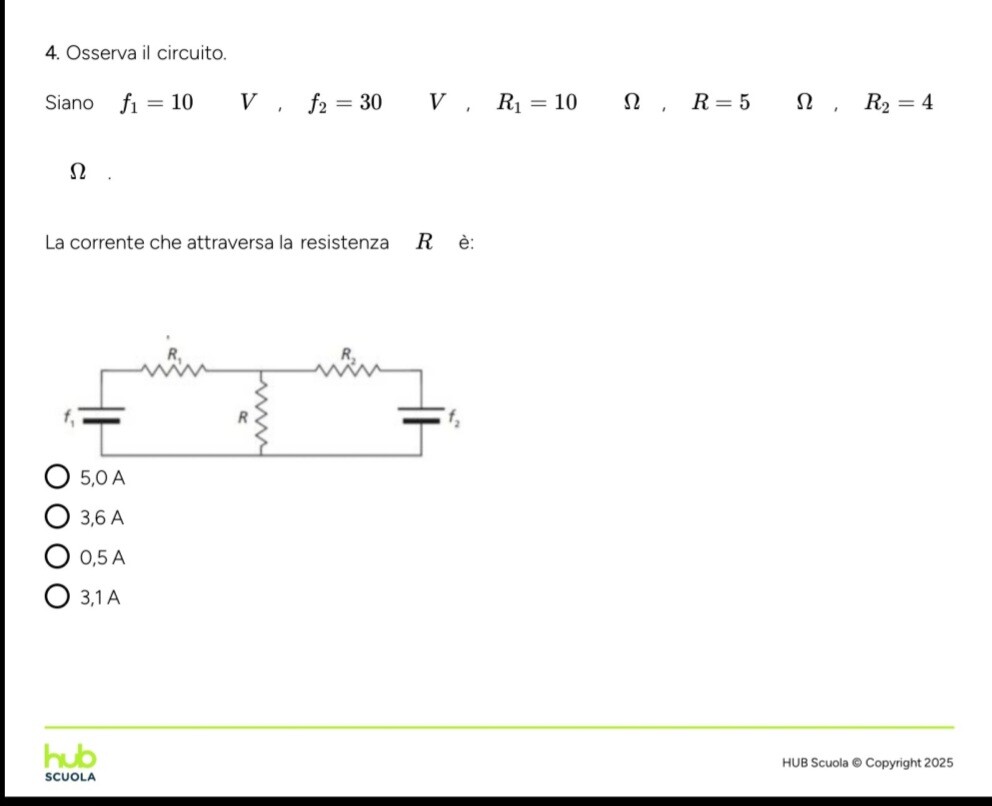

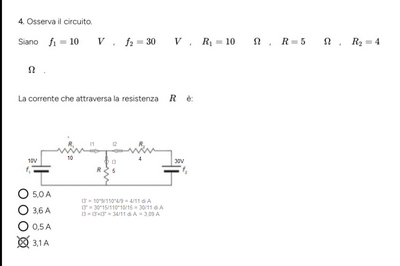

Ho problemi nel risolvere l'esercizio. Ringrazio in anticipo!
Buongiorno,
Ho problemi nel risolvere l'esercizio. Ringrazio in anticipo!
238
punti
Livello 1

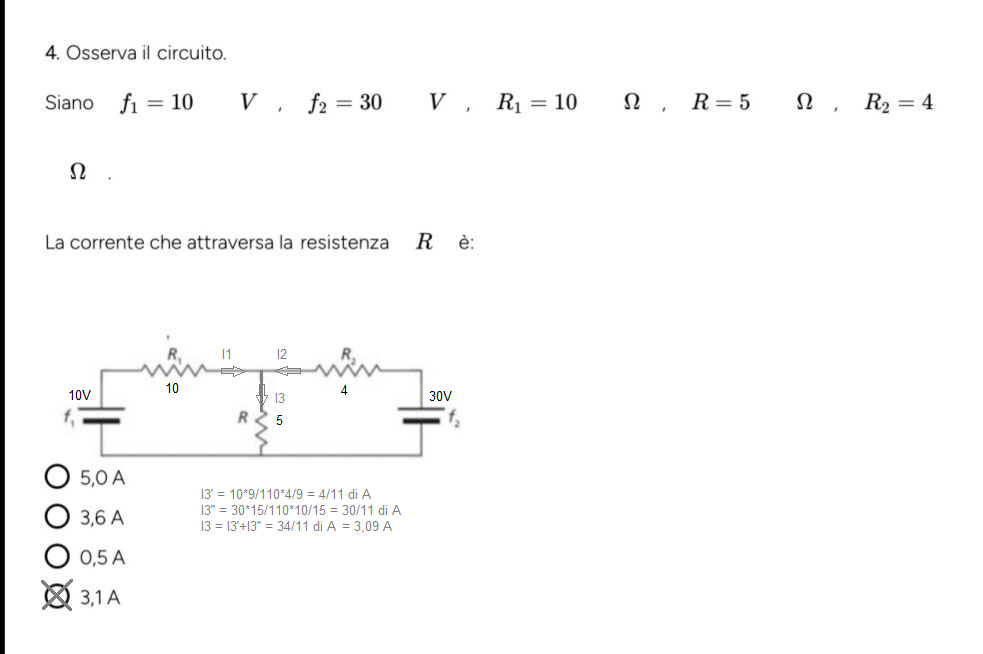

Il valore esatto é 3.09 A, quindi é l'ultima opzione.

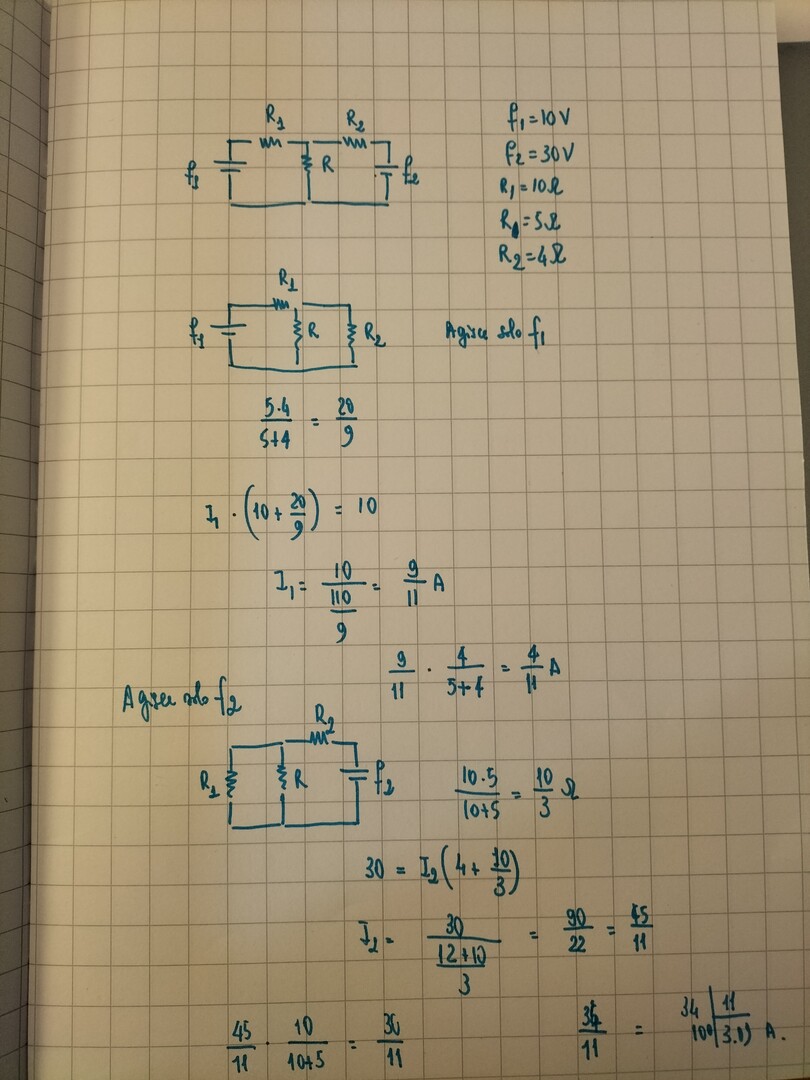

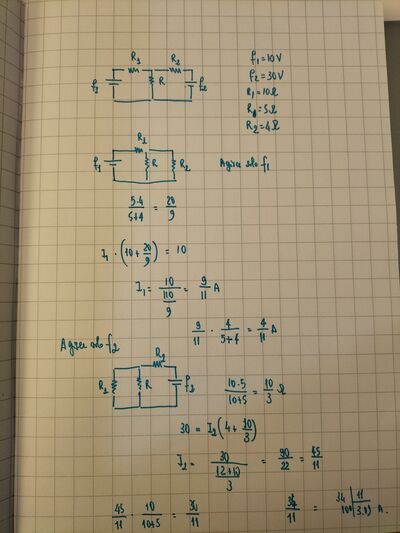

Si applicano : la sovrapposizione degli effetti - resistenze in parallelo - il partitore di corrente.
I passaggi saranno svolti a mano.
58498
punti
Livello 7
@eidosm Grazie per la risposta anche se credo che la sovrapposizione degli effetti non l'abbia mai spiegata il docente. Chiederò in classe!

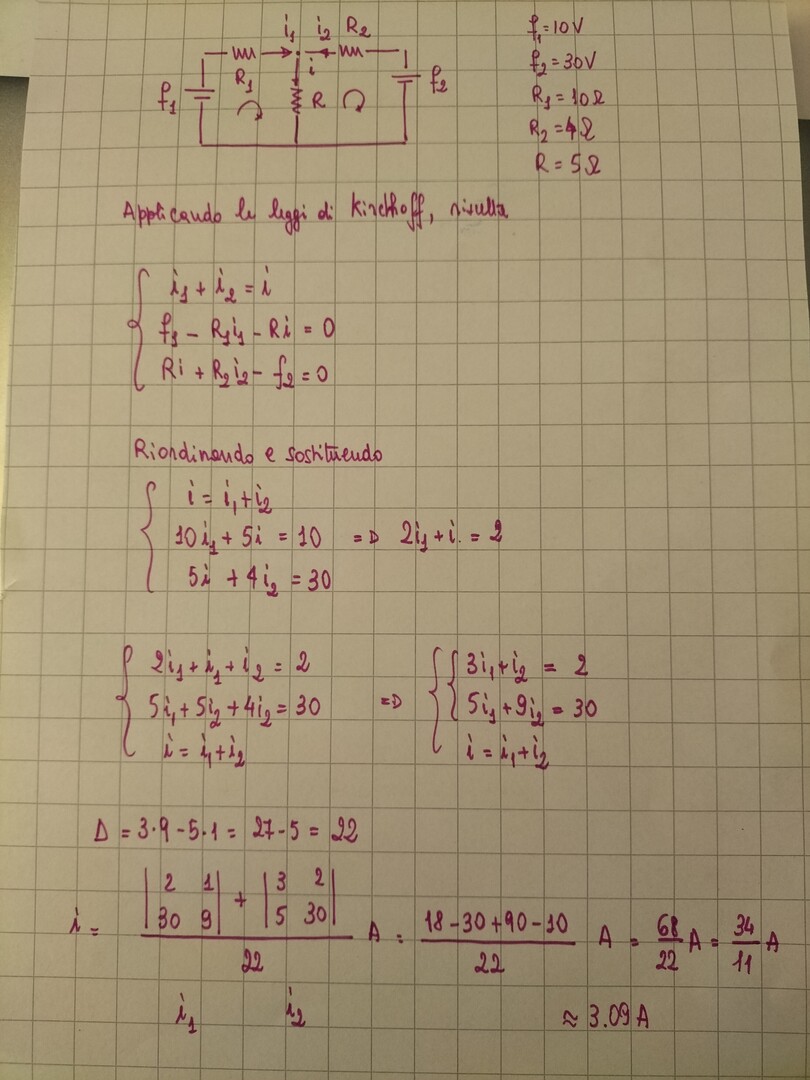

Se desideri un procedimento più standard te lo posso rifare con le leggi di Kirchhoff.
@eidosm Perfetto così, grazie!
@eidosm 👍👌👍
143318
punti
Genius III

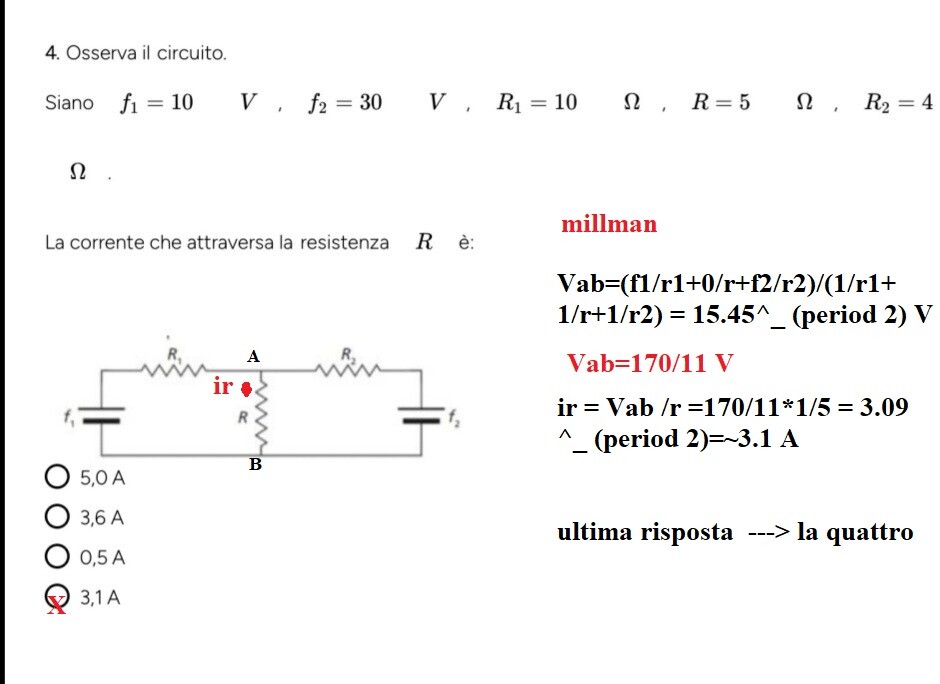

thevenin
...togliendo r =5 ohm
Eth = Vabo = io*r1 + f1 = (f2-f1)/(r1+r2)*r1 +f1 = f2 - (f2-f1)/(r1+r2)*r2 = 20/14 *10+10 = 170/7 V ... la io è spinta dalla f2 = 30 V > f1 = 10 V e quindi è antioraria
rth = r1*r2/(r1+r2) = 10*4/14 = 20/7 ohm
rimettendo r = 5 ohm
ir = eth/(rth + r) = (170/7)/(20/7 +5) =34/11 = 3.09^_ (period 2) A = ~ 3.1 A ---> risposta quattro.

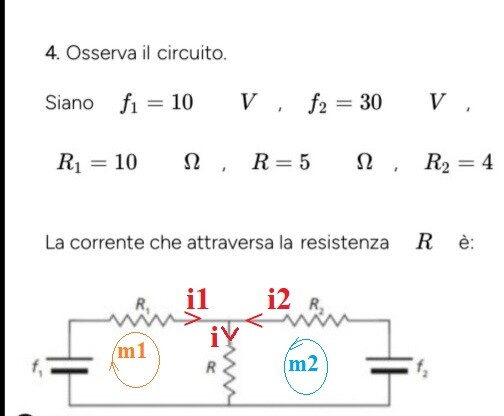

Kirchhoff
n = 2 nodi indip. n-1 = 1
lati l =3 maglie indipendenti --> l-(n-1) = 2

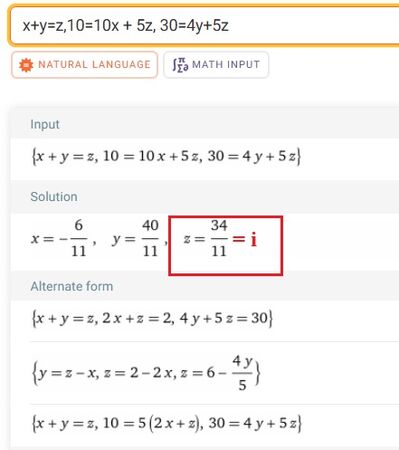

nodo A i1 + i2 = i --->x + y = z
m1 f1 = r1*i1 + r*i ---> 10 = 10*x + 5*z
m2 f2 = r2*i2 + r*i ---> 30 = 4*y + 5*z

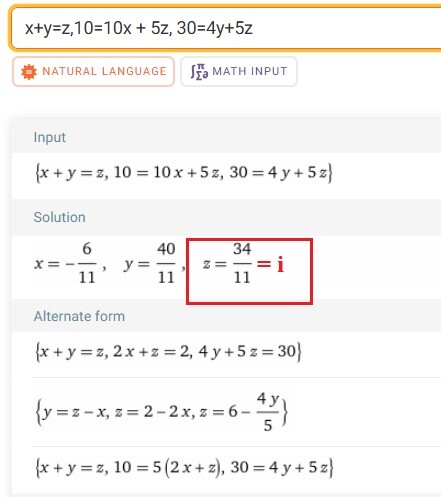

i1 = x = -6/11 , i2 = y = 40/11, i = ir = z = 34/11 =~ 3.1 A
i1 = x≈-0.54545 A , i2 = y≈3.6364 A , i = z≈3.0909 A
7584
punti
Livello 5
@nik 👍👌👍
