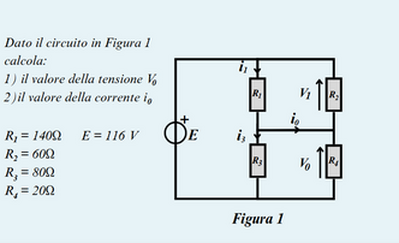

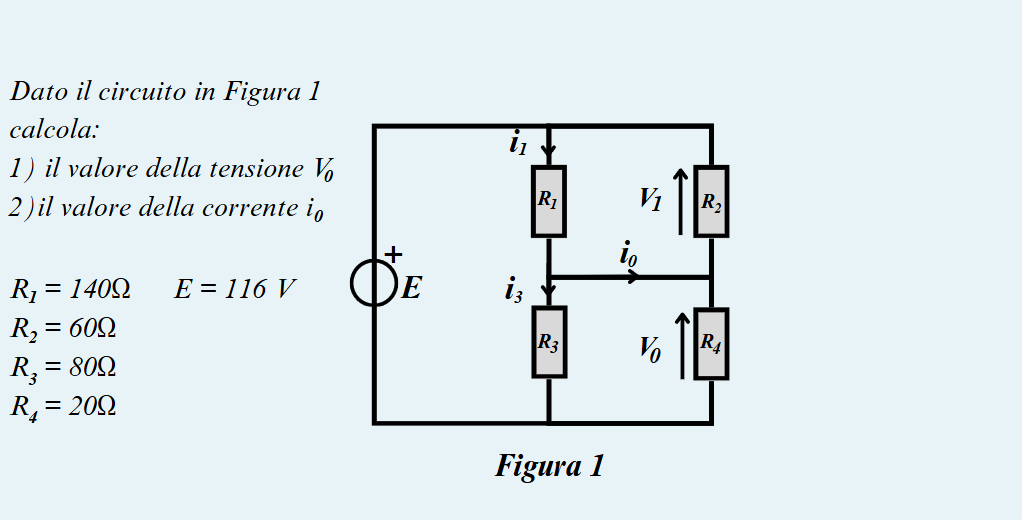

ciaoooo mi aiutate a risolvere questo esercizio?
grazie a chi risponde
ciaoooo mi aiutate a risolvere questo esercizio?
grazie a chi risponde
28
punti
Livello 0
Req = 140//60+80//20 = 42,00+16,00 = 58,00 ohm
I = E/req = 116/58 = 2,00 A
{(I1+Io)*R1= (I-(I1+Io)*R3
{I1*R3 = (I-(I1+Io)+Io)*R4
{140I1+140Io = 2,00*60-60I1-60Io
{2,00*20-20I1 = 80I1 ⇒ I1 = 40/100 = 0,400 A
200I1= 120-200Io
200Io = 120-80 = 40
Io = 40/200 = 0,200 A
Vo = 116-(I1+Io)*R1 = 116-140*0,6 = 32,00 V
Vo = 116-(I-(I1+Io))*R2 = 116-1,4*60 = 32,00 V
118825
punti
Genius III
@remanzini_rinaldo grazie 🤩
