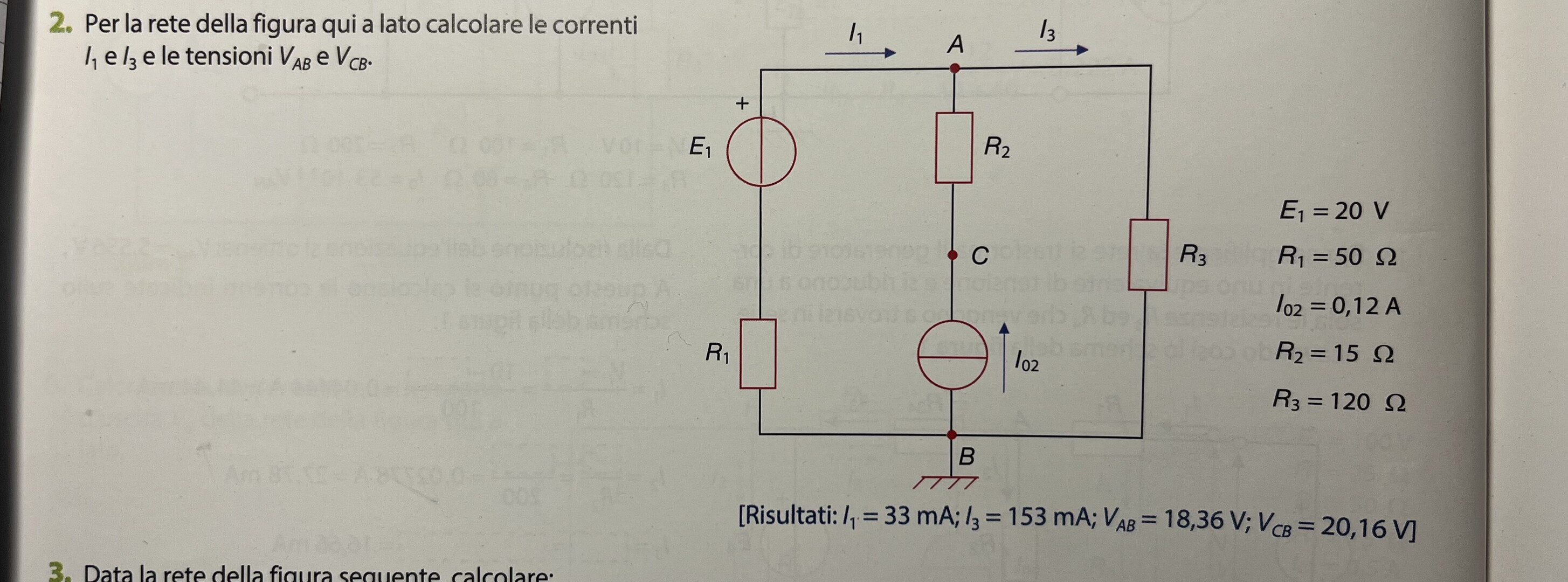

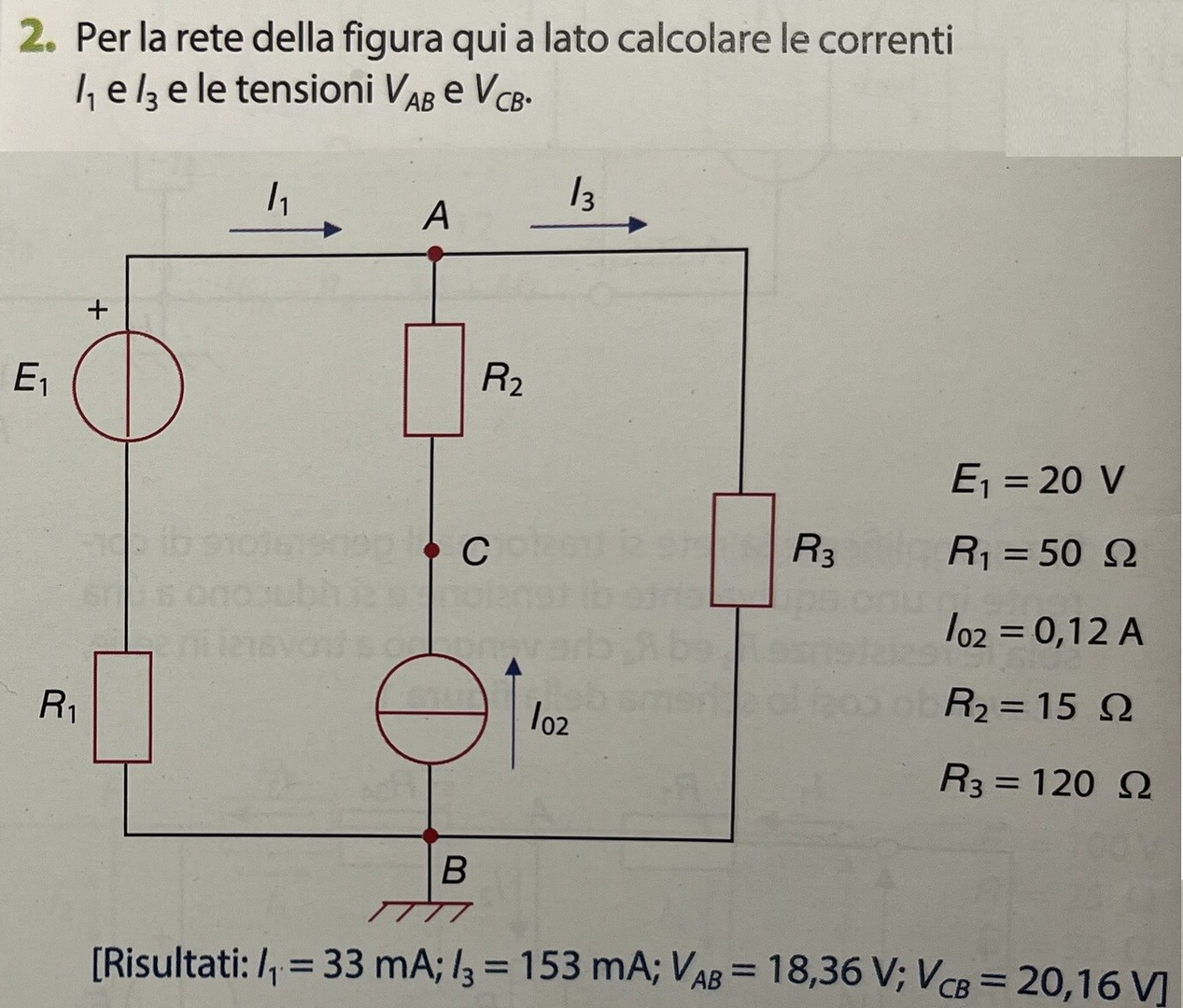

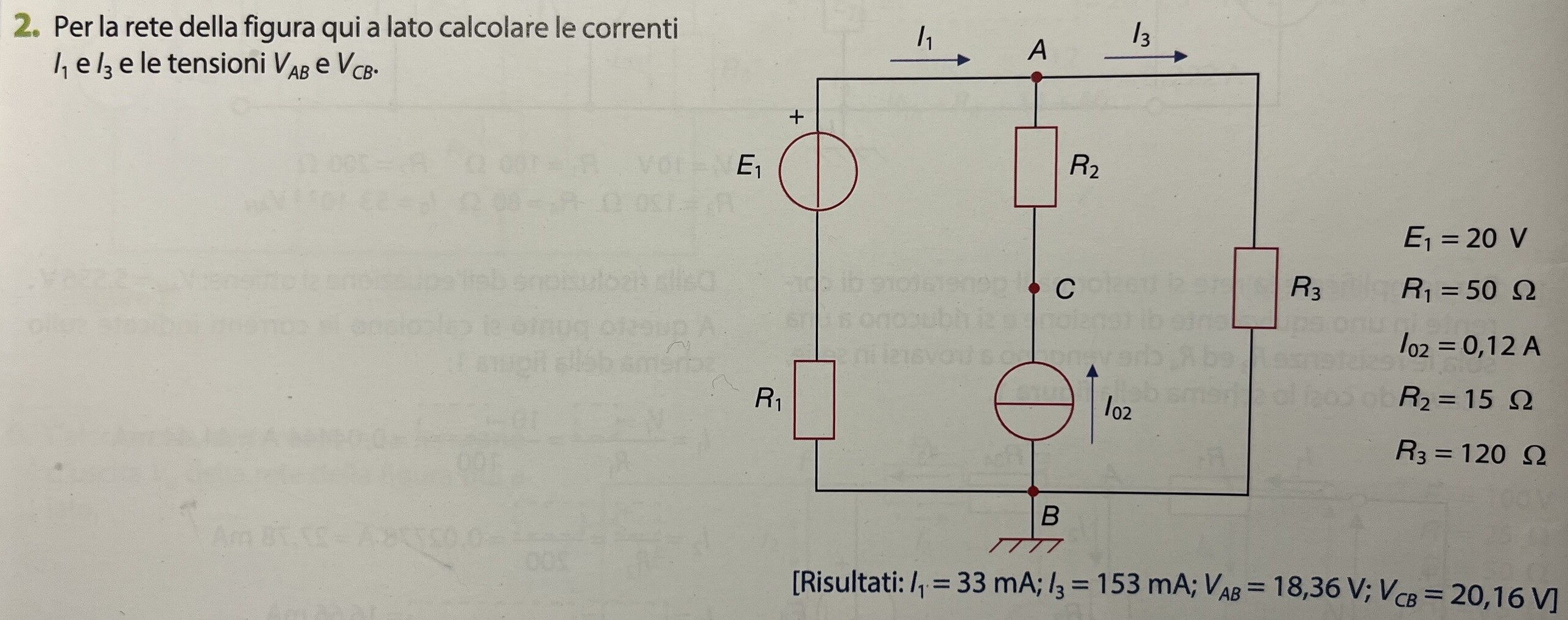

Risolvere questo problema con legge di Millman spiegazione semplice e leggibile grazie
Risolvere questo problema con legge di Millman spiegazione semplice e leggibile grazie
57
punti
Livello 1
@remanzinirinaldo
Io2 = 120 mA
VAB = (E/R1+Io2+0)/(1/R1+0+1/R3)
VAB = (20/50+0,12)/(1/50+0+1/120) = 18,35V
I1 = (E-V)/R1 = 1,65*10^3/50 = 33,0 mA
I3 = V/R3 = 18,35*10^3/120 = 153 mA
VCB = VAB+R2*Io2 = 18,35+0,12*15 = 20,15 V
142399
punti
Genius III
Vab = (E1/r1+I02+0)/(1/r1 +0+1/r3) = (20/50+0.12+ 0)/(1/50 + 0 + 1/120) = 18.3529411764705882^_ (period 16) =~ 18.36 V
i3 = Vab /r3 = 18.3529411764705882^_ (period 16)/120 =~0.152941 =~ 153 mA
-i1 = (Vab - E1)/r1 = ~ (18.36 - 20)/50 =~ -0.0328 A =~ -33 mA
i1 = ~ 33 mA
Vcb = Vab -Vac = Vab +Io2*r2 =~ 18.36 +0.12*15 = 20.16 V
https://www.sosmatematica.it/forum/domande/principio-di-millman/#post-52965
7583
punti
Livello 5
@nik 👍👌👍
