ciao ho bisogno di aiuto con questo problema perché non capisco come si fa il grafico

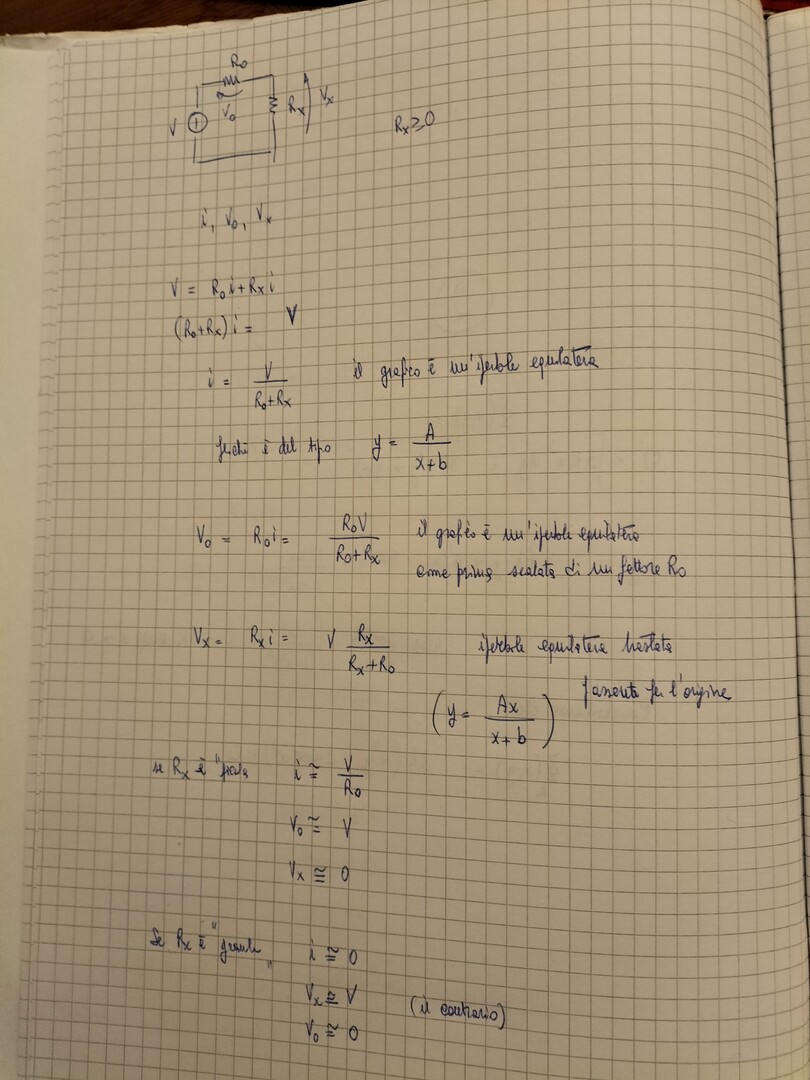

Prima parte.

Successivamente aggiungo qualche grafico fatto con Desmos.

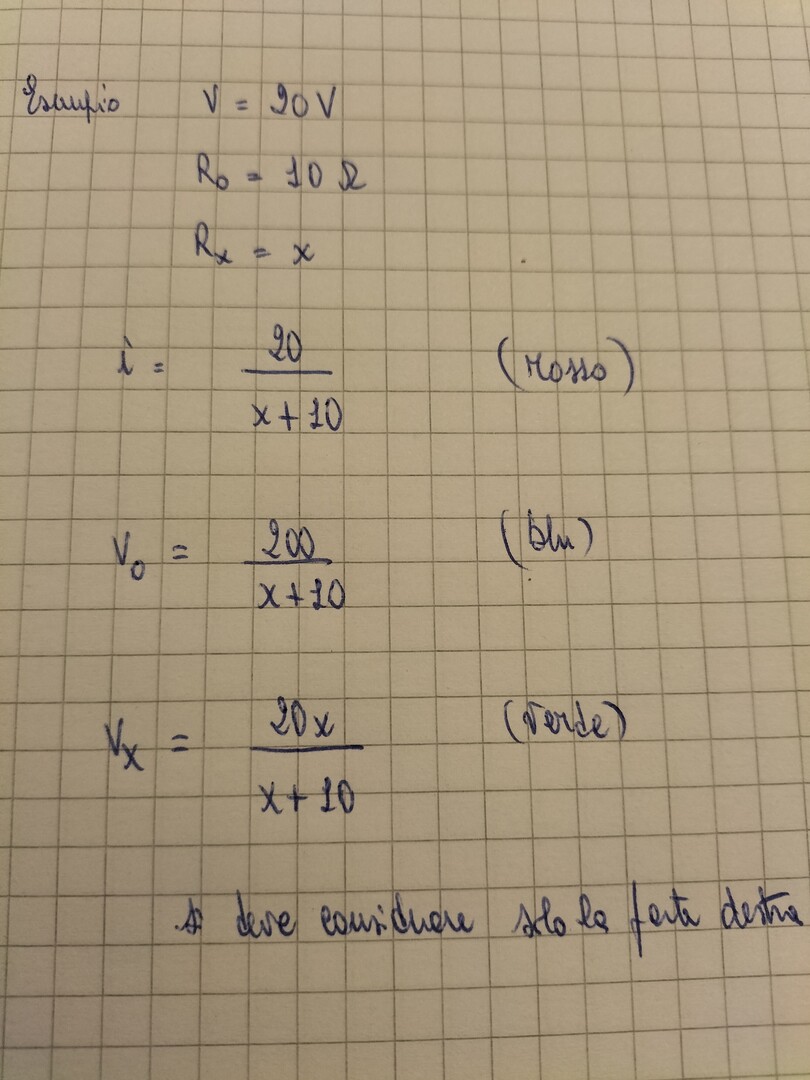

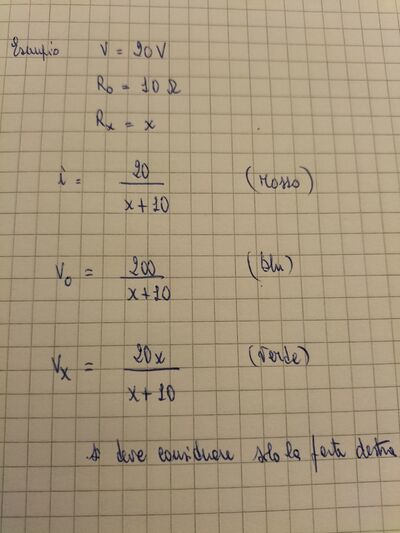

Ricorda che va considerata solo la parte destra e che le unità di misura sono diverse per i e per V.

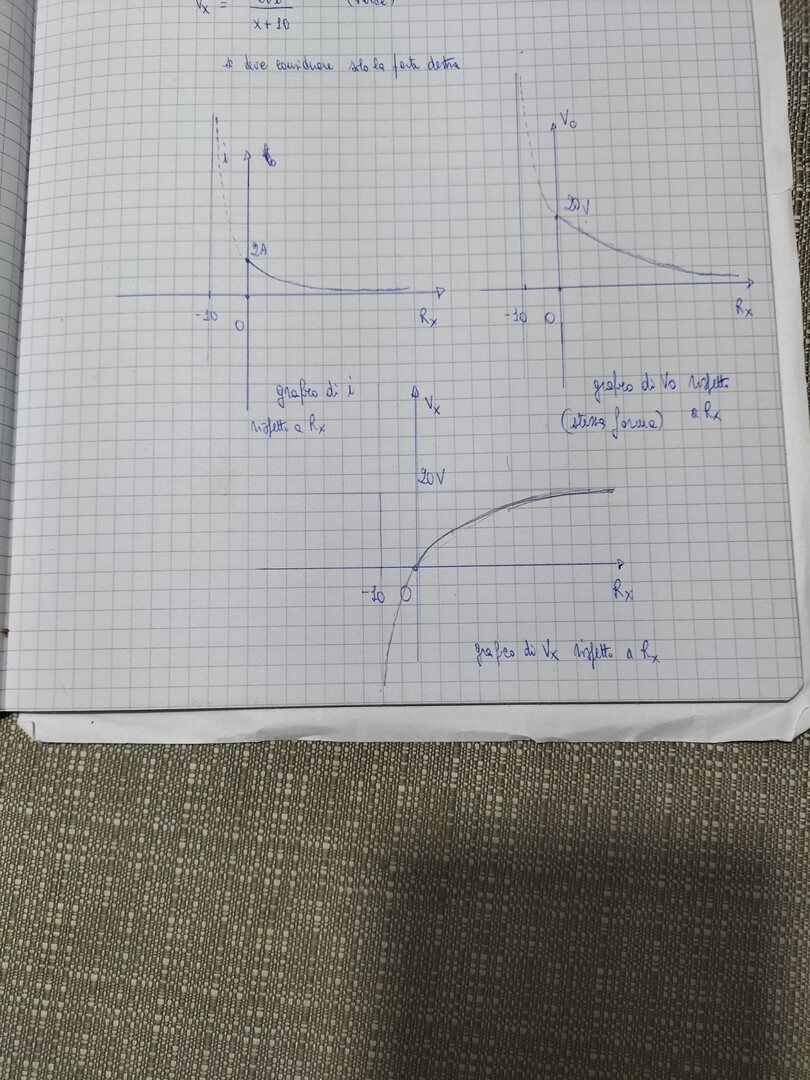

Grafici schizzati a mano

Un circuito è costituito da un generatore ideale di f.e.m.  E  nota e da due resistenze Ri (quella interna) ed Rc (quella del carico), collegate in serie, delle quali solo Ri è nota, mentre Rc è incognita e può assumere qualsiasi valore non negativo. Indica con i la corrente, con Vi , la differenza di potenziale ai capi di Ri e con Vc, quella ai capi di Rc

-Traccia i grafici di i, Vi e Vc in funzione di Rc

-Analizza e commenta il significato dei grafici, specialmente per valori di Rc, molto grandi e molto piccoli, argomentando le tue conclusioni.

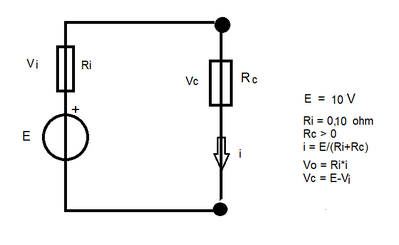

assumo i valori di E ed Ri mostrati in figura

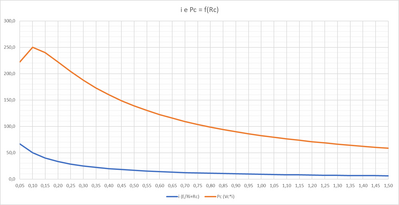

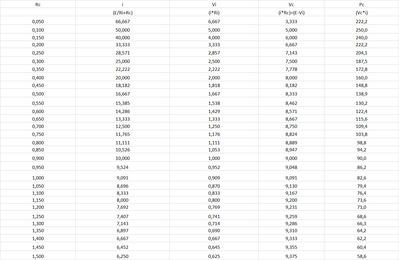

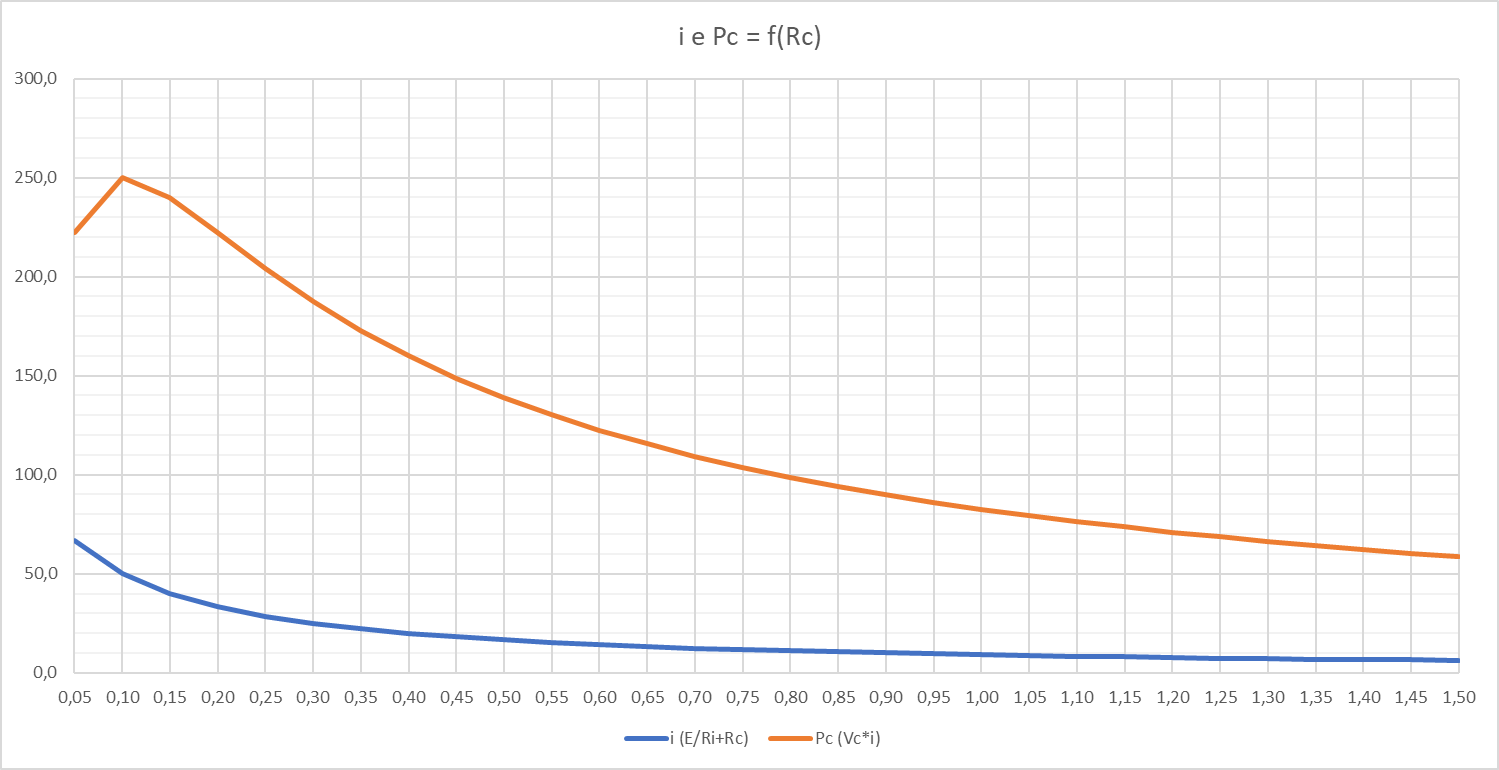

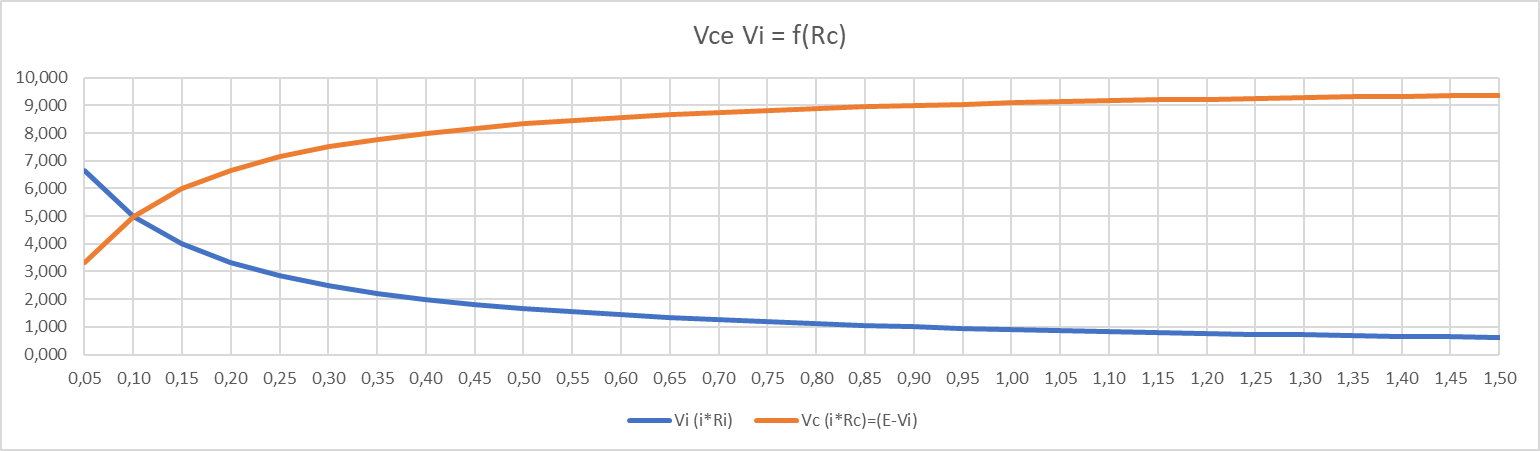

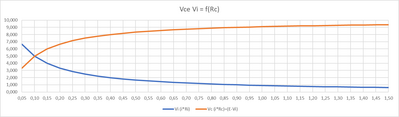

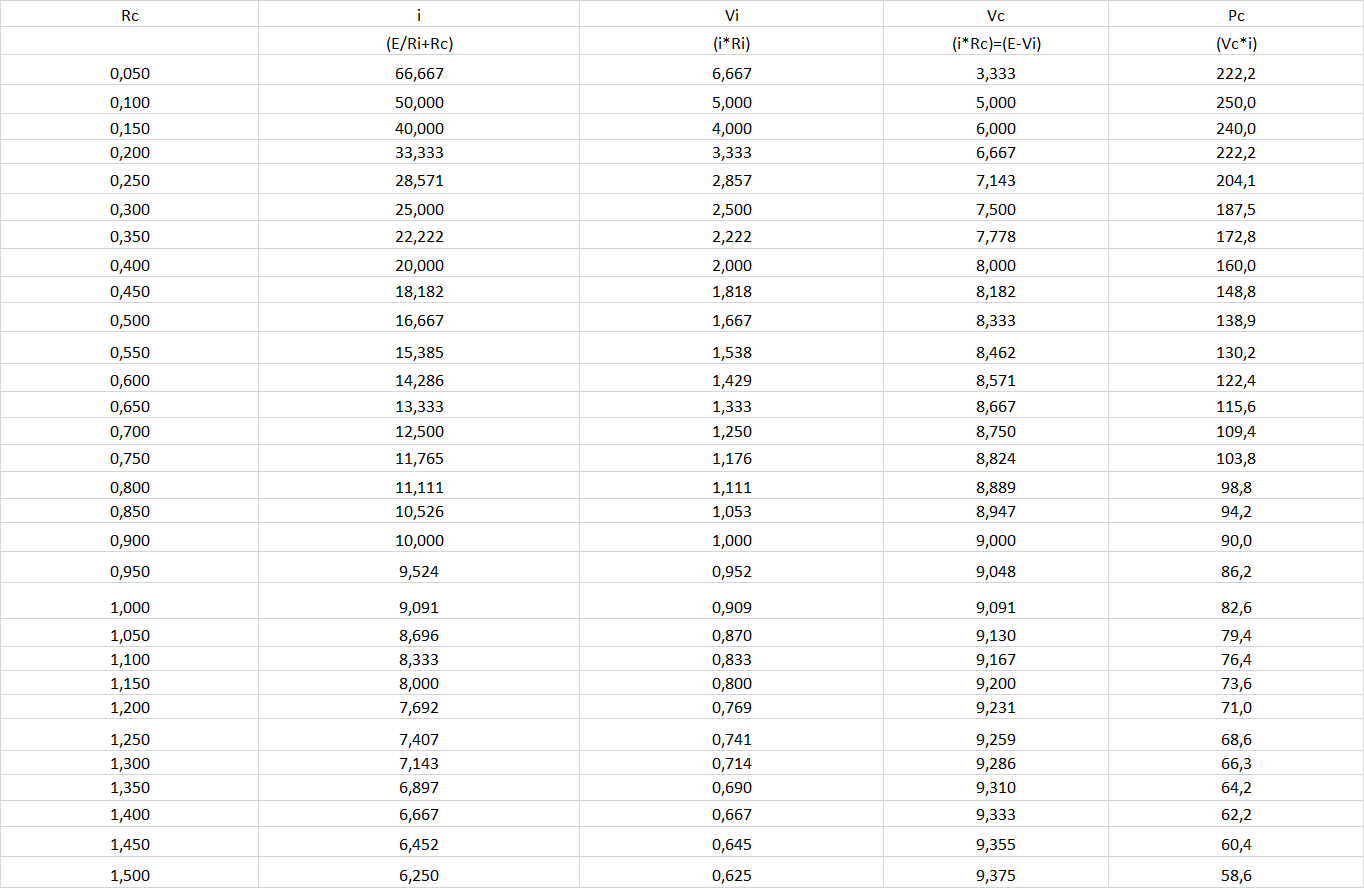

I calcoli sono tabulati ed alle curve richieste ho aggiunta quella della potenza Pc che mostra come la potenza Pc massima la si ottenga con Rc = Ri. Che dire riguardo all'andamento delle  tensioni Vi e Vc al variare di Rc ? La loro somma è costante (come mostra l'apposito grafico); all'aumentare di Rc diminuisce Vi ed aumenta Vc ma diminuiscono i e la potenza Pc

V = Ro*i + Rx*i = Vo + Vc --->

i = V/(Ro + Rx) ;

Vo = V - V*Rx/(Ro+Rx) = V(1-Rx/(Rx+Ro)) ;

V = (Ro + Rx)i

se Rx/Ro -->oo a V e Ro costanti

i =~ 0A ; Vo =~ V*0 = 0 V ; V =~ Rx*i = Vc    cioè per alti carichi (--> Rx)  il comportamento "a vuoto" {oppure di  fem ideale = generatore di tensione ideale}

se Rx/Ro -->0 a V  e Ro costanti

i = ~ V/Ro ; Vo =~ V ; V =~ Ro*i = Vo   cioè per bassi carichi vicino al "corto circuito" {oppure di generatore di corrente ideale}
