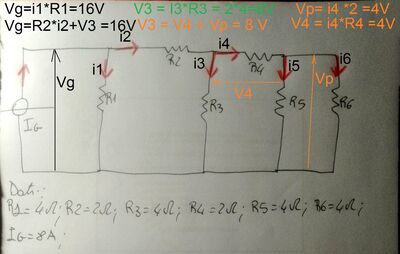

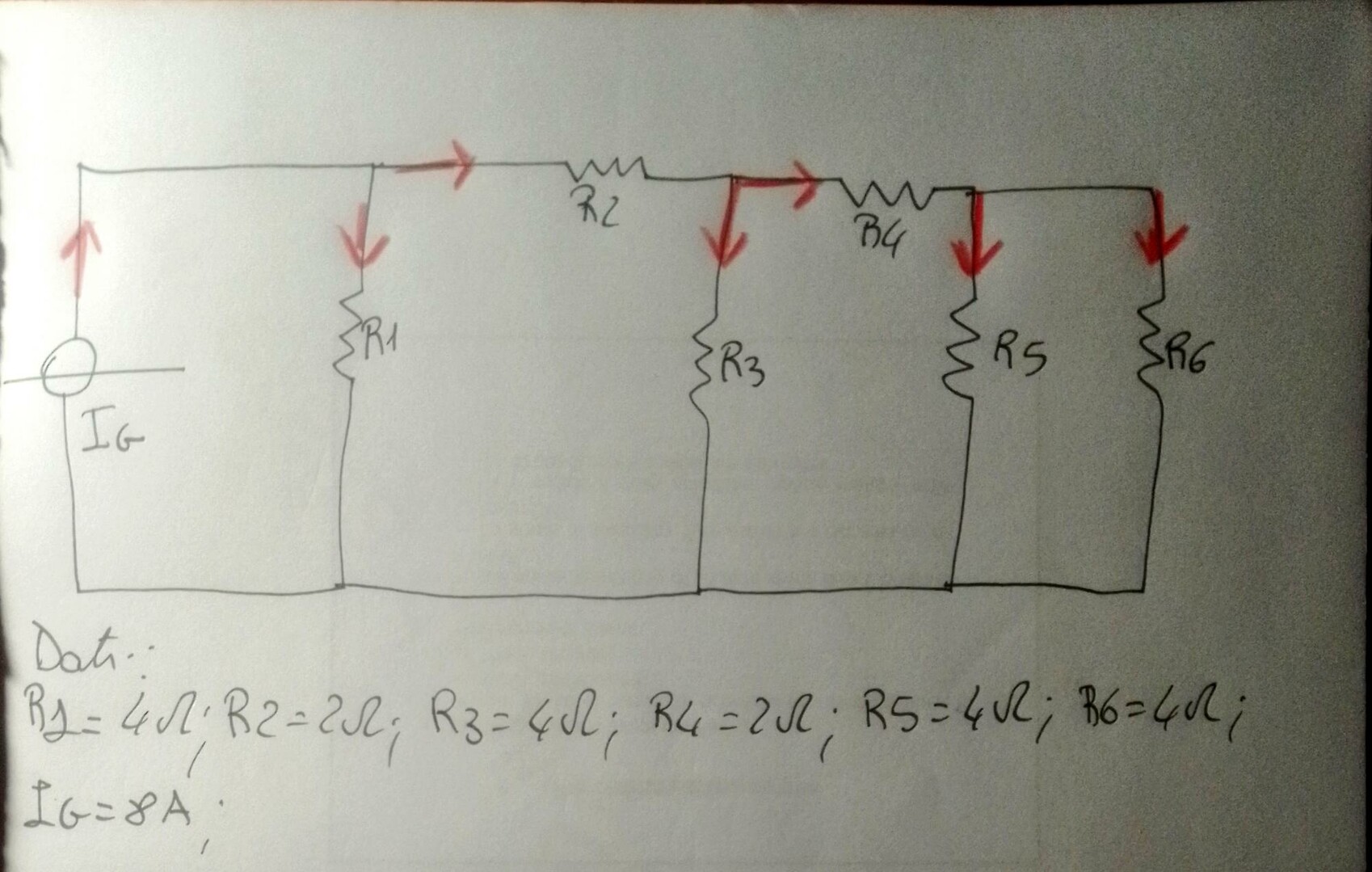

Salve, come sono tra loro le resistenze in questo circuito?
Salve, come sono tra loro le resistenze in questo circuito?
R5 in parallelo ad R6 ---> Rp = R5//R6 = R5*R6/(R5+R6) = 4/2 = 2 ohm
R4 in serie al parallelo Rp precedente Rs = R4 + R5//R6 = 2 + 2 = 4 ohm
R3 in parallelo ad Rs ---> Rp' = R3 // Rs = 2 ohm
R2 in serie al parallelo precedente Rs' = R2+ Rp' = 2 + 2 = 4 ohm
R1 in parallelo Rs' ---> R1//Rs' = Req = 2 ohm vista da Ig
I1 = Ig / 2 = 8/2 = 4 A = I2
I3 = I2 /2 = 2 A = I4
I5 = I4 / 2 = 1A = I6
........................
ovviamente R2 e R3 {e così R1 e R2 o R3 e R4 o R4 e R6 o R4 e R5} non sono nè in serie nè in parallelo !
da destra verso sinistra
R5 ed R6 sono in parallelo : R56 = R5*R6/(R5+R6) = 4*4/(4+4) = 16/8 = 2,0 ohm
R4 è in serie a R56 : R456 = R4+R56 = 2+2 = 4,0 ohm
R3 è in parallelo a R456 : R3456 = R3//R456 = 4*4/(4+4) = 16/8 = 2,0 ohm
R3456 è in serie a R2 : R23456 = R2+R3456 = 2+2 = 4,0 ohm
R1 è in parallelo a R23456 : R123456 = R1//R23456 = 4*4/(4+4) = 16/8 = 2,0 ohm
Rtot = R123456 = 2,0 ohm

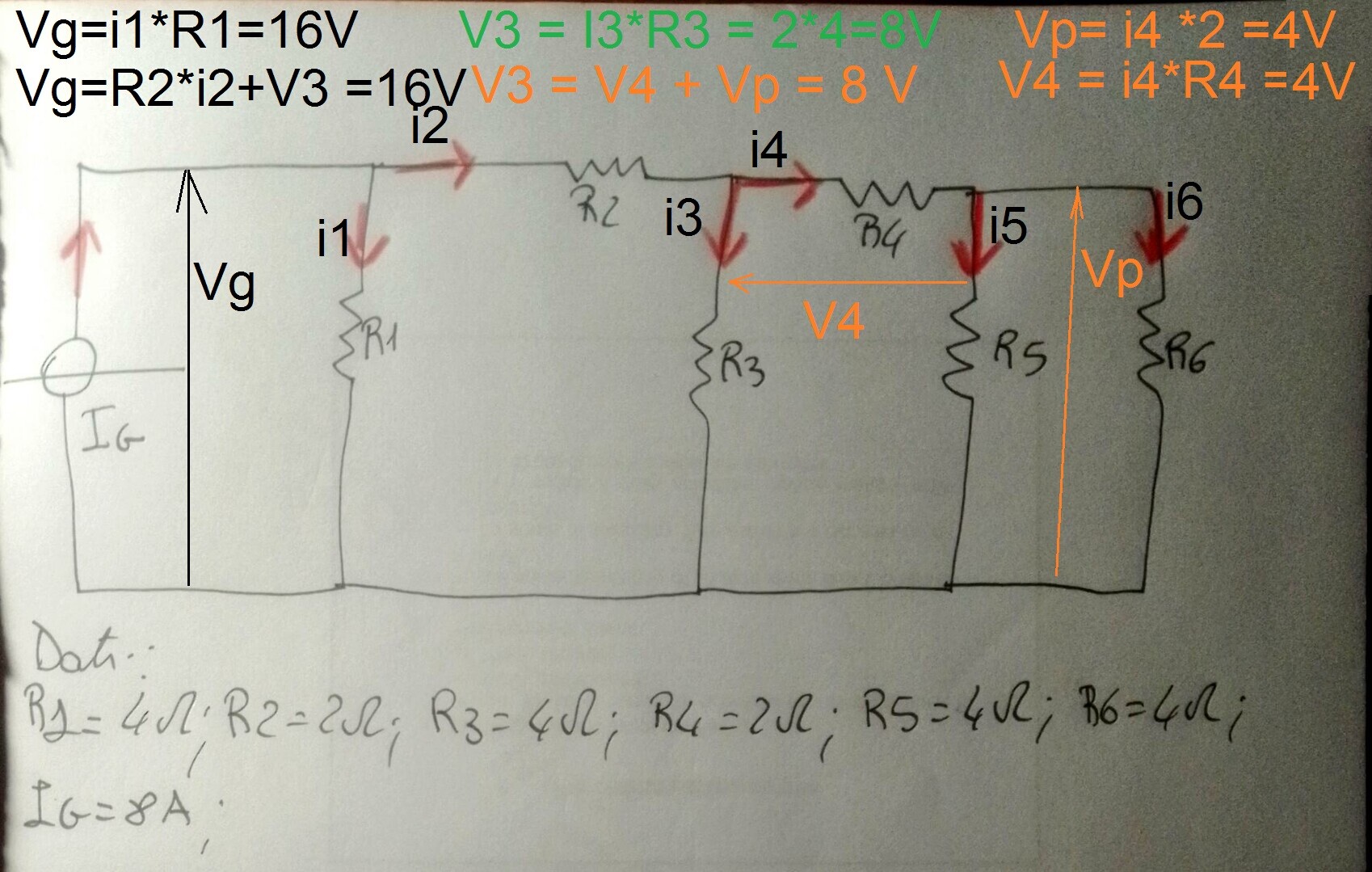

Vgen = Igen*Rtot = 8*2 = 16 V
I1 = Igen *R23456/(R1+R23456) = 8*4/(4+4) = 4A
I2 = Igen-I1 = 8-4 = 4A
I3 = I2*R456/(R3+R456) = 4*4/(4+4) = 2A
I4 = I2-I3 = 4-2 = 2A
I5 = I6 = I4/2 = 1,0 A
