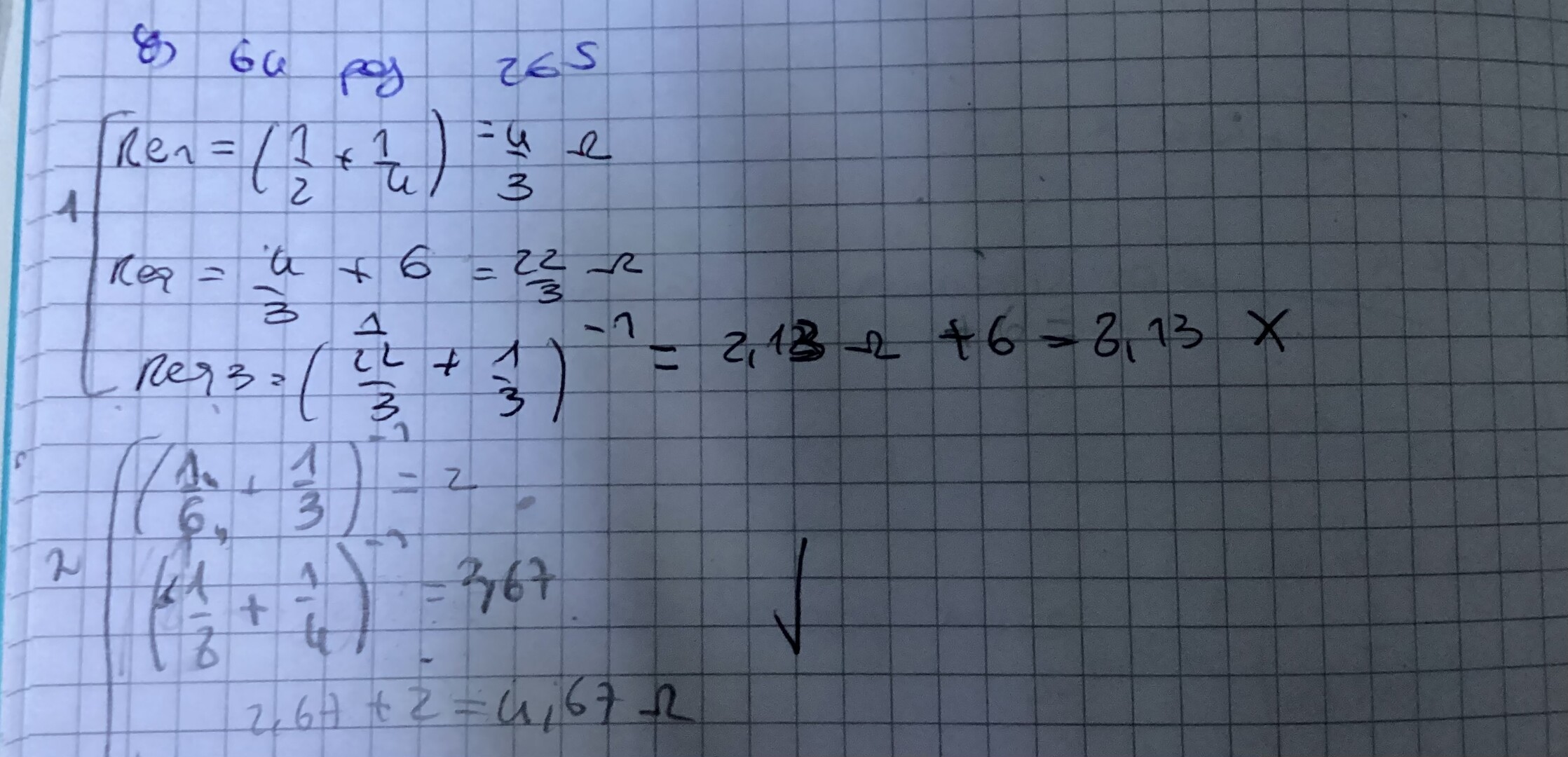

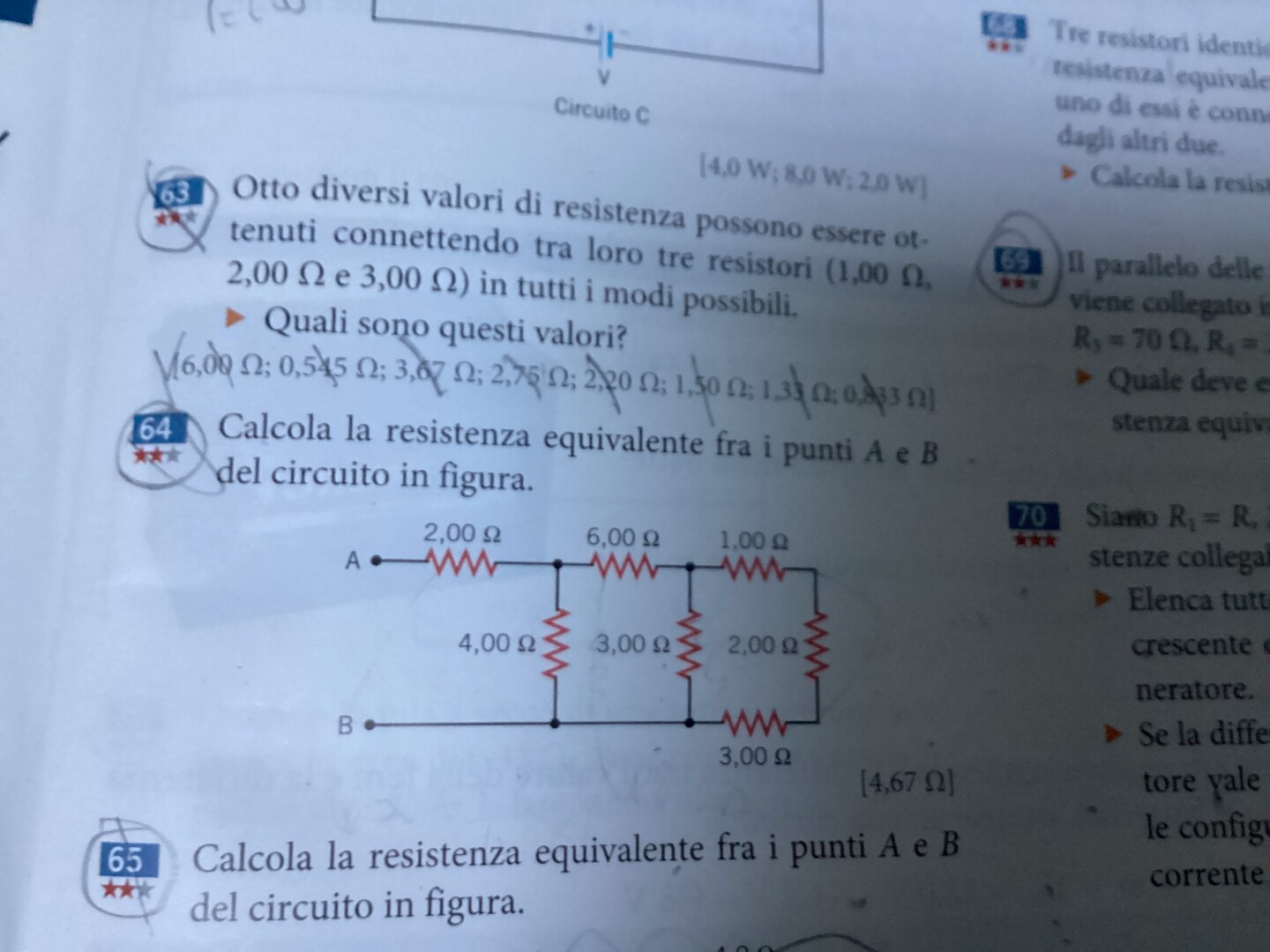

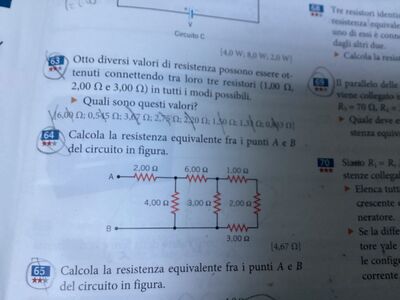

non capisco perché l’es 64 non mi esce nel primo modo, ma nel secondo modo si, pur considerando sempre le stesse resistenze in parallelo o in serie, riuscite a trovare il problema? Grazie
non capisco perché l’es 64 non mi esce nel primo modo, ma nel secondo modo si, pur considerando sempre le stesse resistenze in parallelo o in serie, riuscite a trovare il problema? Grazie
35
punti
Livello 0
@alessiamoro 2,00 Ω e 4,00 Ω non sono in parallelo tra loro. 4,00 Ω è in parallelo con le altre resistenze. Ciao

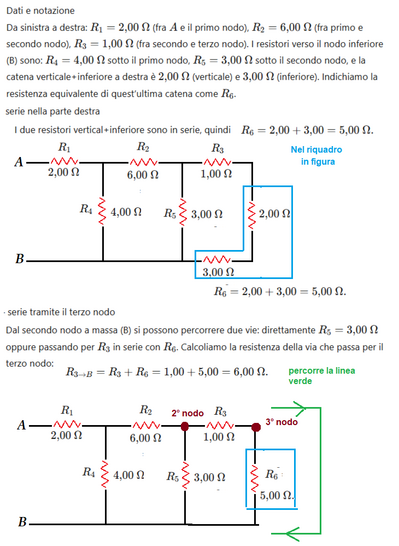

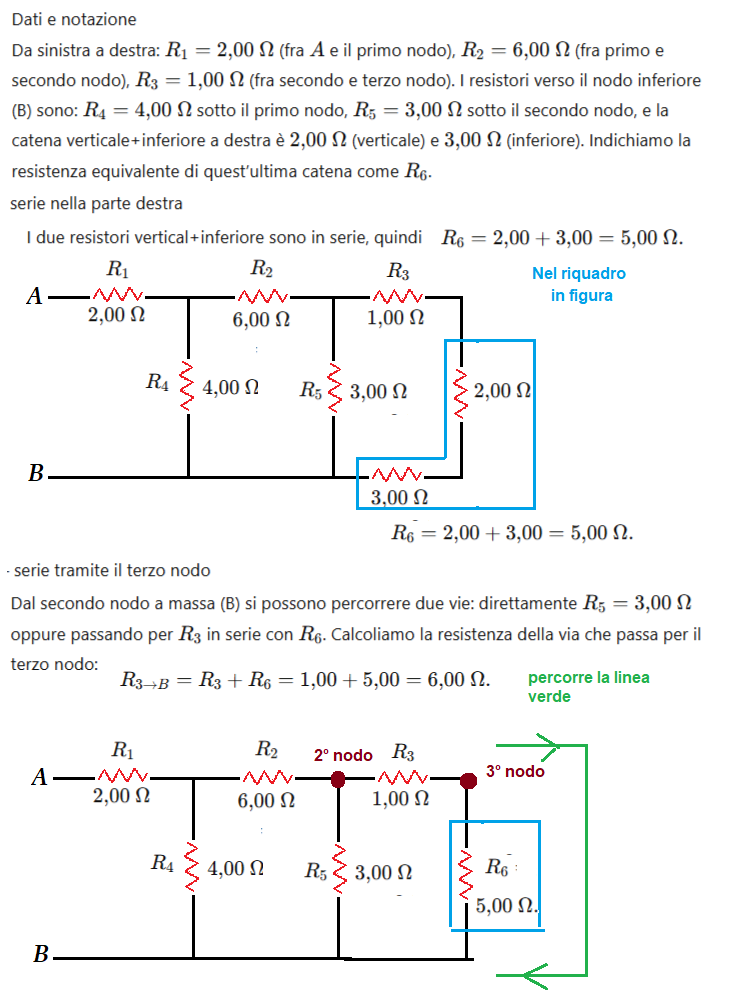

Parti dalle ultima tre resistenze a destra in figura, sono in serie tra loro:
R1 = 1,00 + 2,00 + 3,00 = 6,00 Ohm;
Si procede verso sinistra:

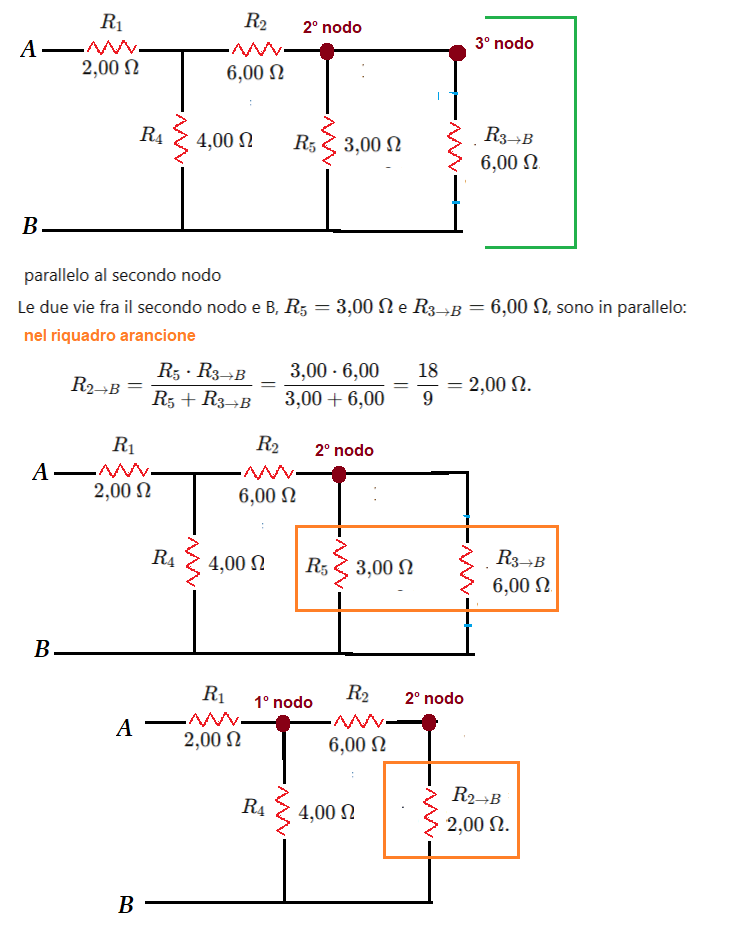

Questa serie (R1) è in parallelo con la resistenza da 3,00 Ω;
R parallelo 1 = (1/3,00 + 1/6,00)^-1;
R parallelo 1 = (2/6,00 + 1/6,00)^-1 = 6,00/3;
R parallelo 1 = 2,00 Ω;
R parallelo 1 trovata è in serie con 6,00 Ω;
R serie = 2,00 + 6,00 = 8,00 Ω;

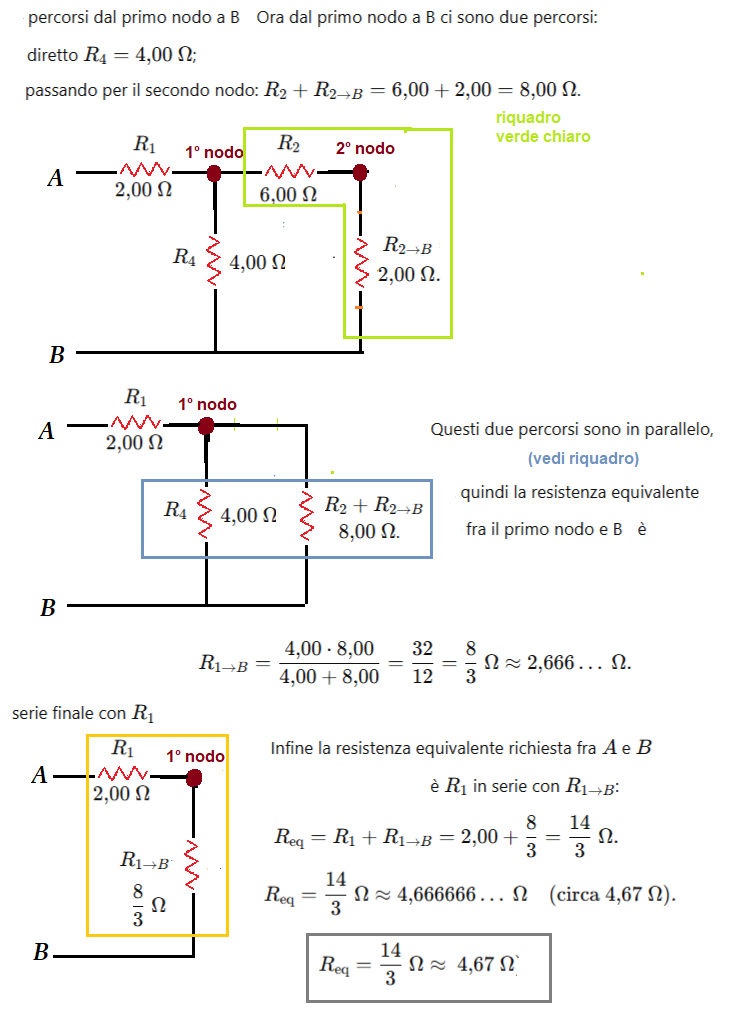

R serie è in parallelo con 4,00 Ω;
R parallelo 2 = (1/8,00 + 1/4,00)^-1;
R parallelo 2 = (1/8,00 + 2/8,00)^-1 = 8,00/3 Ω ;
R parallelo2 è in serie con la resistenza 2,00 Ω, l'ultima collegata al punto A:
R equivalente = 8,00 / 3 + 2,00 = 8,00/3 + 6,00/3;
R equivalente = 14,00/3 = 4,67 Ω.
Ciao @alessiamoro
86911
punti
Genius II
@mg 👍👌❤👍
A questa domanda avevo già risposto (non rammento se a te od a qualcun altro/a, quando e dove) pertanto si replica (repetita iuvant)

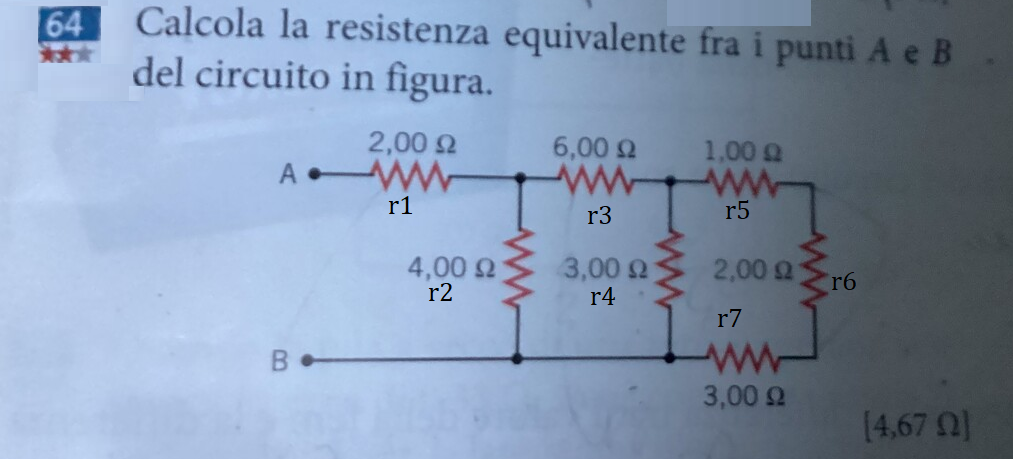

partendo da destra verso sinistra :
# r5, r6 ed r7 sono in serie e si sommano, pertanto r567 = 1+2+3 = 6 ohm
# r4 e r567 sono in parallelo, pertanto r4567 = (6*3)/(6+3) = 2 ohm
# r3 e r4567 sono in serie e si sommano, pertanto r34567 = 2+6 = 8 ohm
# r2 e r34567 sono in parallelo, pertanto r234567 = (8*4)/(8+4) = 8/3 di ohm
#r1 e r234567 sono in serie e si sommano, pertanto :
Req = r1+r234567 = 8/3+2 = 14/3 = 4+2/3 = 4,(6) ohm
142442
punti
Genius III
@remanzini_rinaldo 👍 👍 👍 Hai ragione le risposte a questo esercizio le avevamo postate lo scorso 20 settembre. Buon inizio di settimana. Oggi qui abbastanza soleggiato. La massima dovrebbe toccare i 20°. Domani dovrebbe riannuvolarsi e piovere dopodomani.
@Gregorius....qui l bel tempo regge : incrociamo le dita e buon inizio di settimana
Questa stessa risposta l'avevo già postata qualche giorno fa. Si trova al link
