@francesc60 ...gramor, solo gramor, nient'altro che gramor
@francesc60 - Esagerato! Solo esagerato! Nient'altro che esagerato! Comunque grazie mille Rinaldo, buon sabato.
=========================================

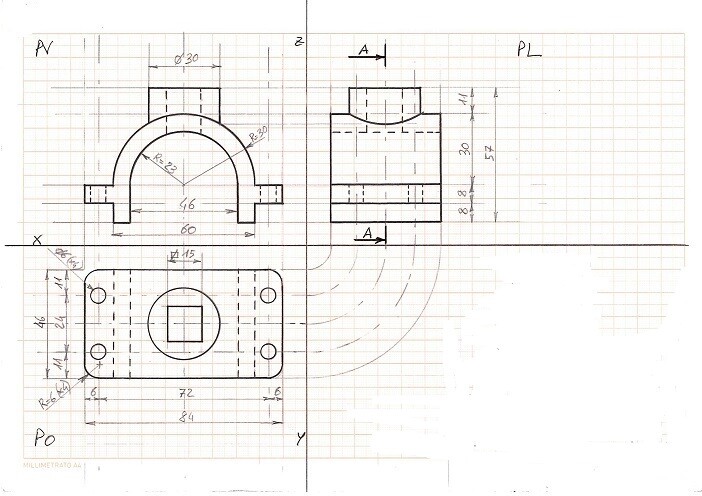

Proiezioni ortogonali con viste su: PV, PO e PL:

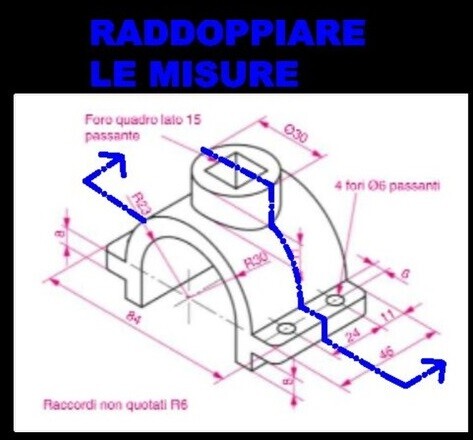

Quote da disegno originale.
68266
punti
Genius I
@francesc60 - PV= piano verticale con vista di fronte o prospetto; PO= piano orizzontale con vista dall'alto; PL= piano laterale con vista dal fianco sinistro.
@francesc60 - Segue sezione. Le misure raddoppiate le puoi sistemare da te, saluti.

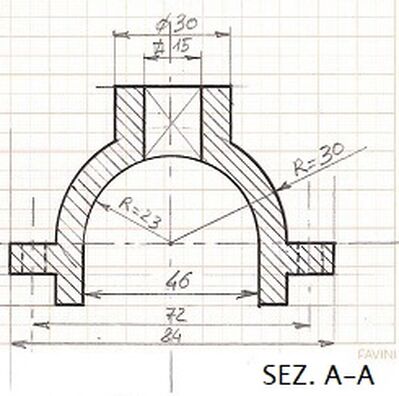

Sezione A-A come indicata nella vista PL:
N.B.: Le quote sono quelle dal disegno originale.
68266
punti
Genius I
@gramor Perché non bastasse tutto quanto fai per il disegno tecnico 👍 , ora devi anche...."raddoppiare" 👍 👍 . Fra non molto ti chiederanno anche di triplicare 👍 👍 👍 , quadruplicare 👍 👍 👍 👍 . E' proprio come dice il proverbio inglese: "Give them an inch, they'll take a mile". Buona settimana. Ciao
@Gregorius - Vero, spesso è così. Buona settimana anche a te, grazie mille.
