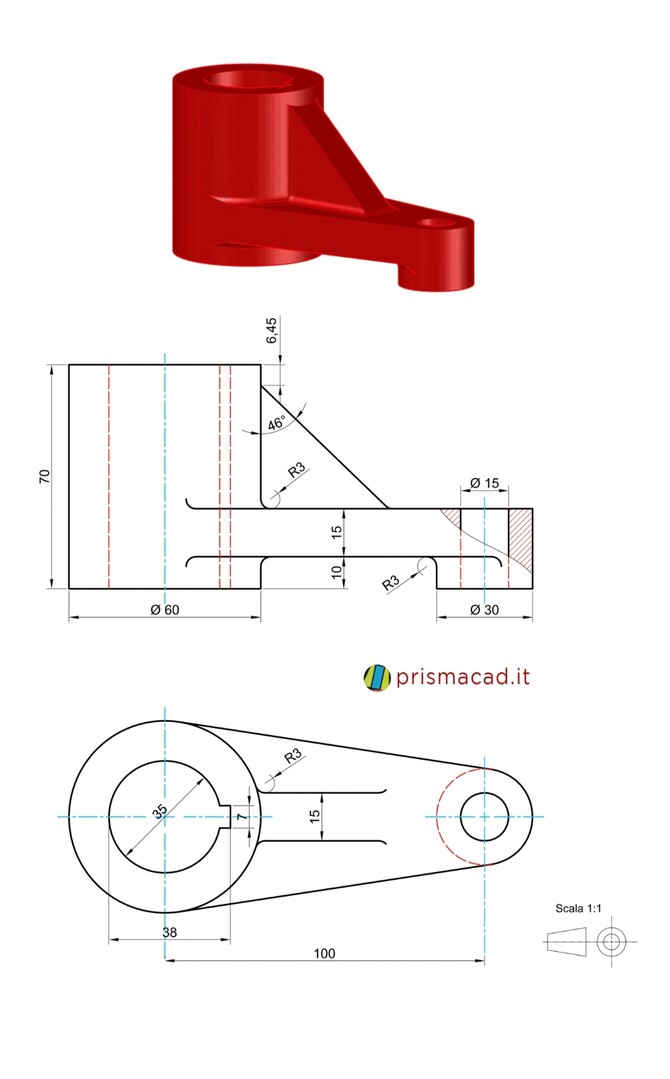

Buongiorno a tutti, dovrei finire questa proiezione ortogonale ma non sono sicuro su come fare il piano laterale. Qualcuno mi potrebbe aiutare per favore? Volevo anche chiedervi se mi potete mettere le quote nel piano laterale in modo da capire bene come farlo
14
punti
Livello 0

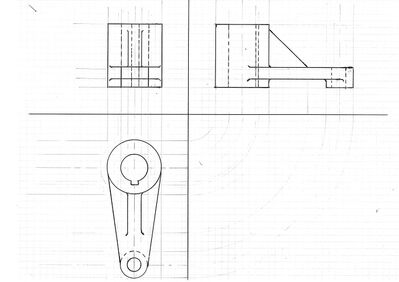

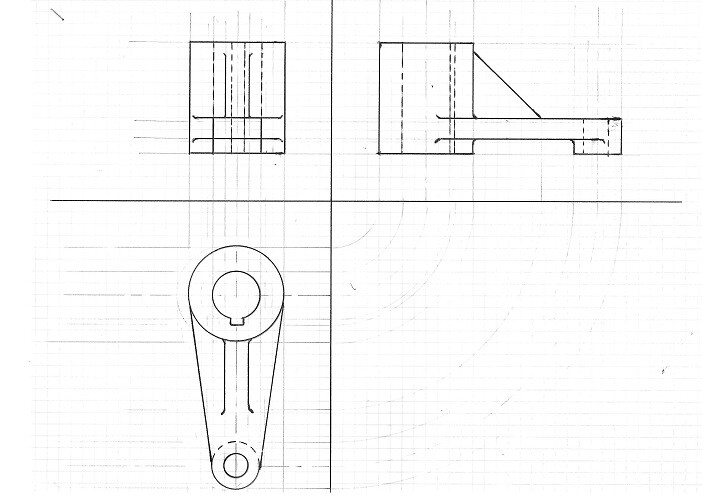

Ecco un'ipotesi di proiezioni con la terza vista (vista laterale):
le quote ce l'hai già.
68265
punti
Genius I
@edo_s - Fra un po' ti mando la vista laterale partendo dal tuo disegno.
@gramor Grazie mille per la risposta! È difficile trovare qualcuno che aiuti in questo modo, la ringrazio veramente
@edo_s - Grazie a te, molto gentile.
@gramor 👍👌👍

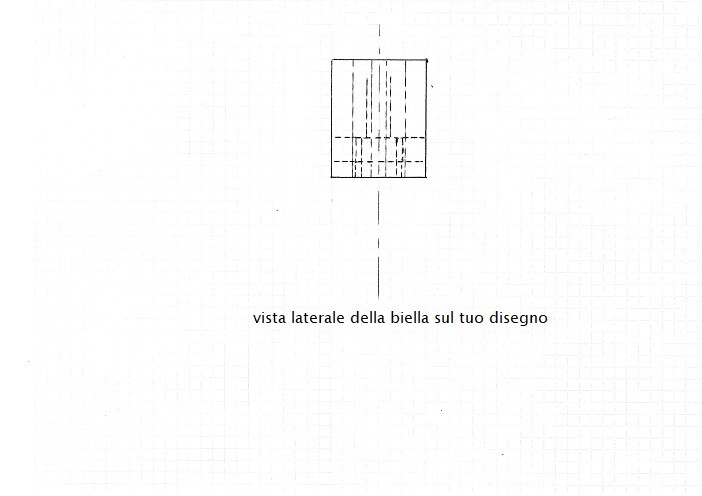

Ecco come sarebbe la vista laterale partendo dalle viste della domanda, come vedi non rappresenta bene la biella perché in questo modo rimane tutto nascosto dal diametro più grande, sono tutti tratteggi.
68265
punti
Genius I
@gramor 👍👌👍
Secondo me il disegno che hai fatto è perfetto così, sono più che sufficienti le due viste, sia per capire a prima vista il pezzo, che per l'esecuzione al centro di lavoro; una vista in più è solo una perdita di tempo, comunque se ti viene richiesta per forza guardando quella specie di dimetrica farei il prospetto guardando dalla formaggella di diametro 30 e poi la vista laterale diverrebbe il disegno in alto e il disegno in basso lo metterei sotto al prospetto girato di 90°; però ti ripeto tutto questo non serve a niente è tutto "UCLS" (ufficio complicazione lavori semplici), le due viste che hai fatto sono perfette anche le quote sono ben indicate. Provo a mandarti un esempio.
68265
punti
Genius I
@gramor Ciao! Scusa se disturbo di nuovo, ma alla fine non ho ricevuto l’esempio che avevi detto. Se riesci a mandarmelo quando hai tempo, te ne sarei davvero grato. Mi aiuterebbe molto per capire su come fare la vista laterale in modo corretto, visto che la mia prof l'ha richiesta
@edo_s - Lo sto facendo, a dopo.
