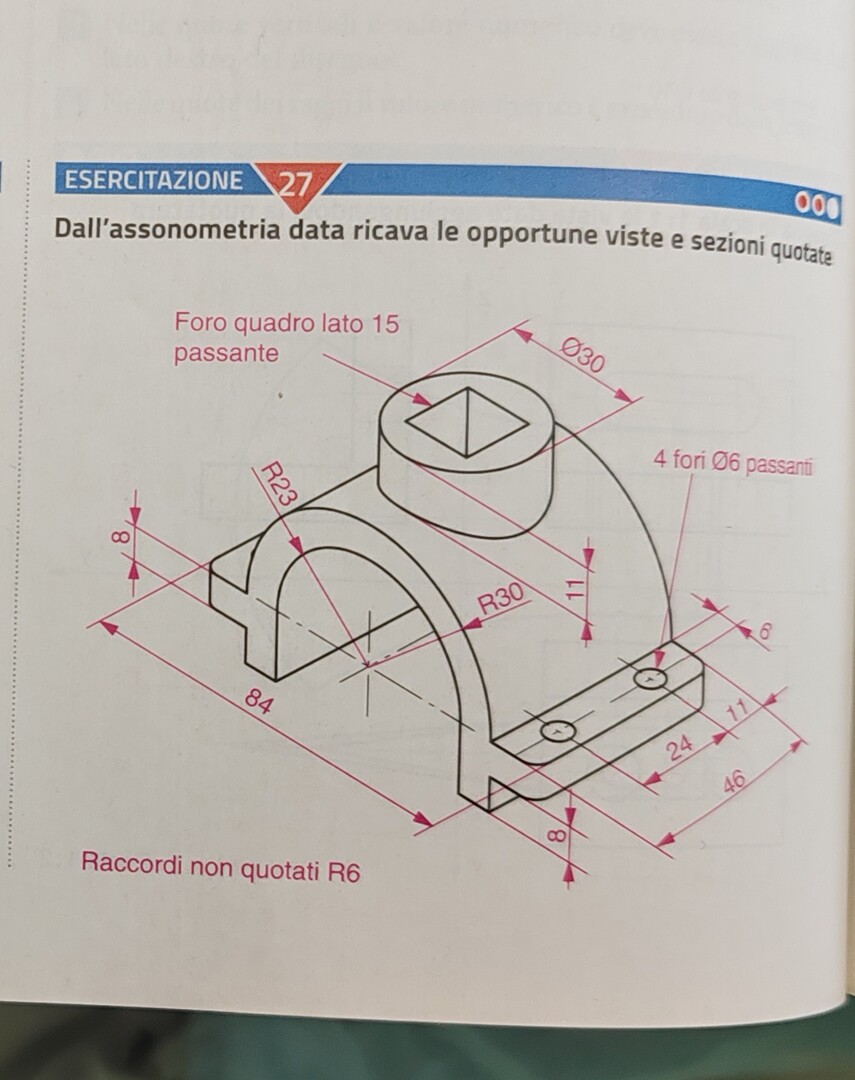

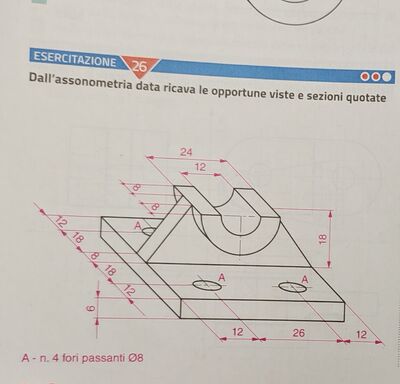

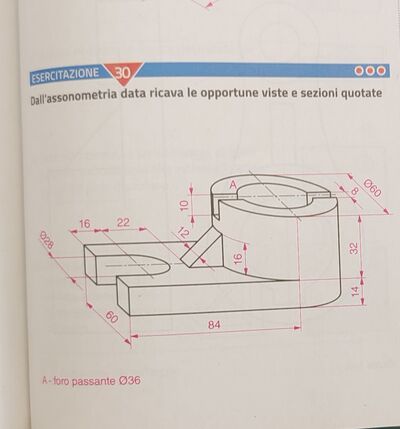

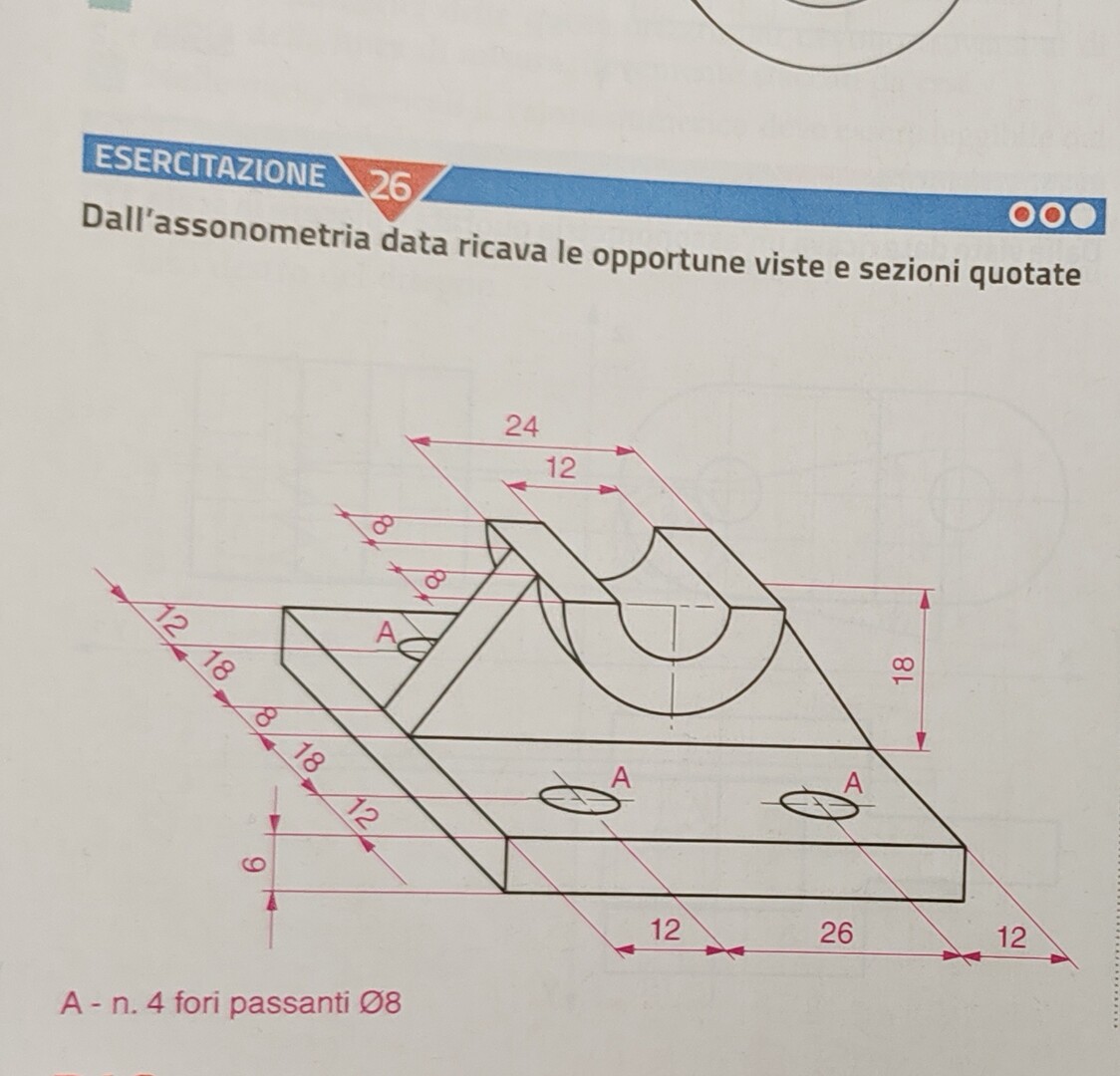

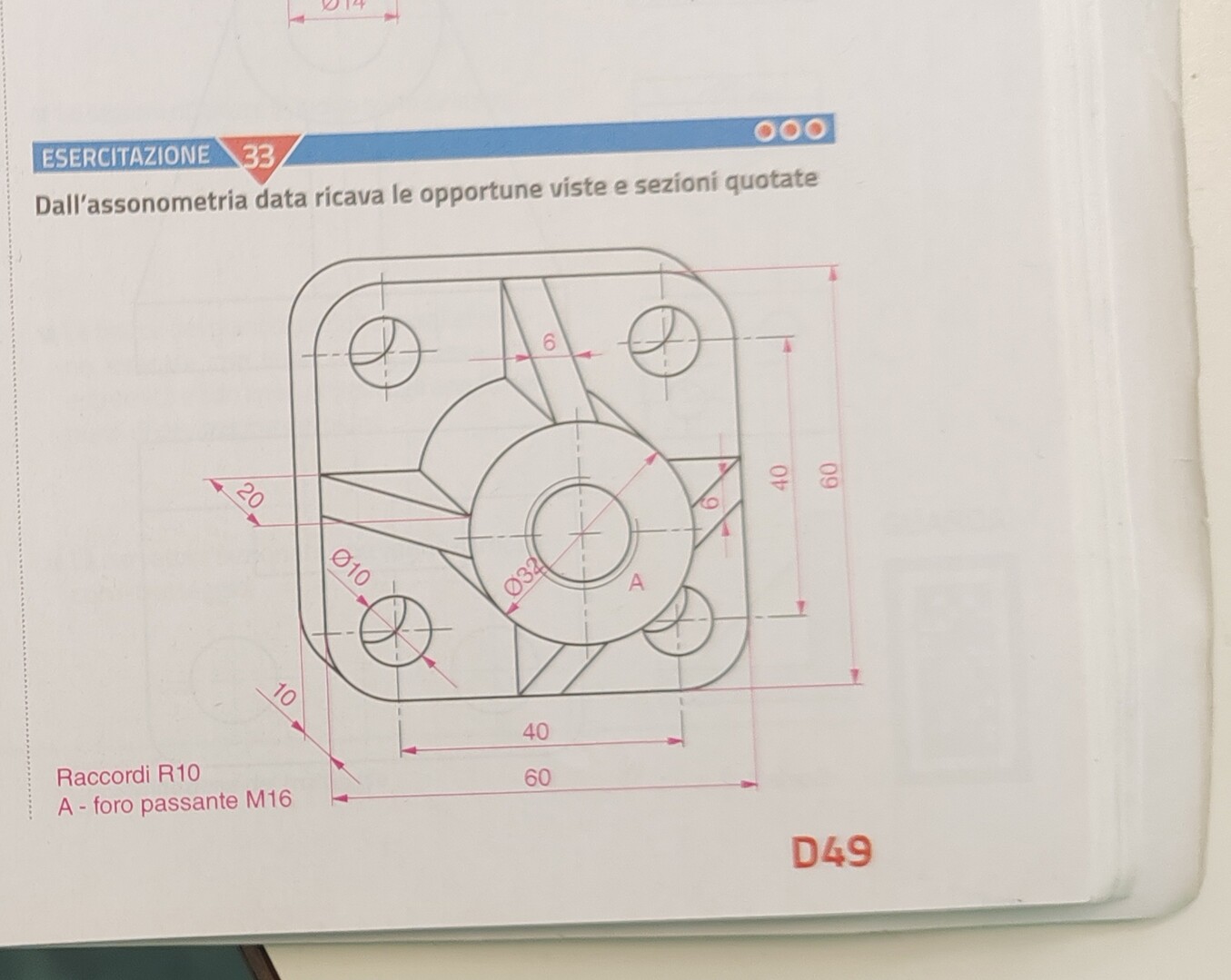

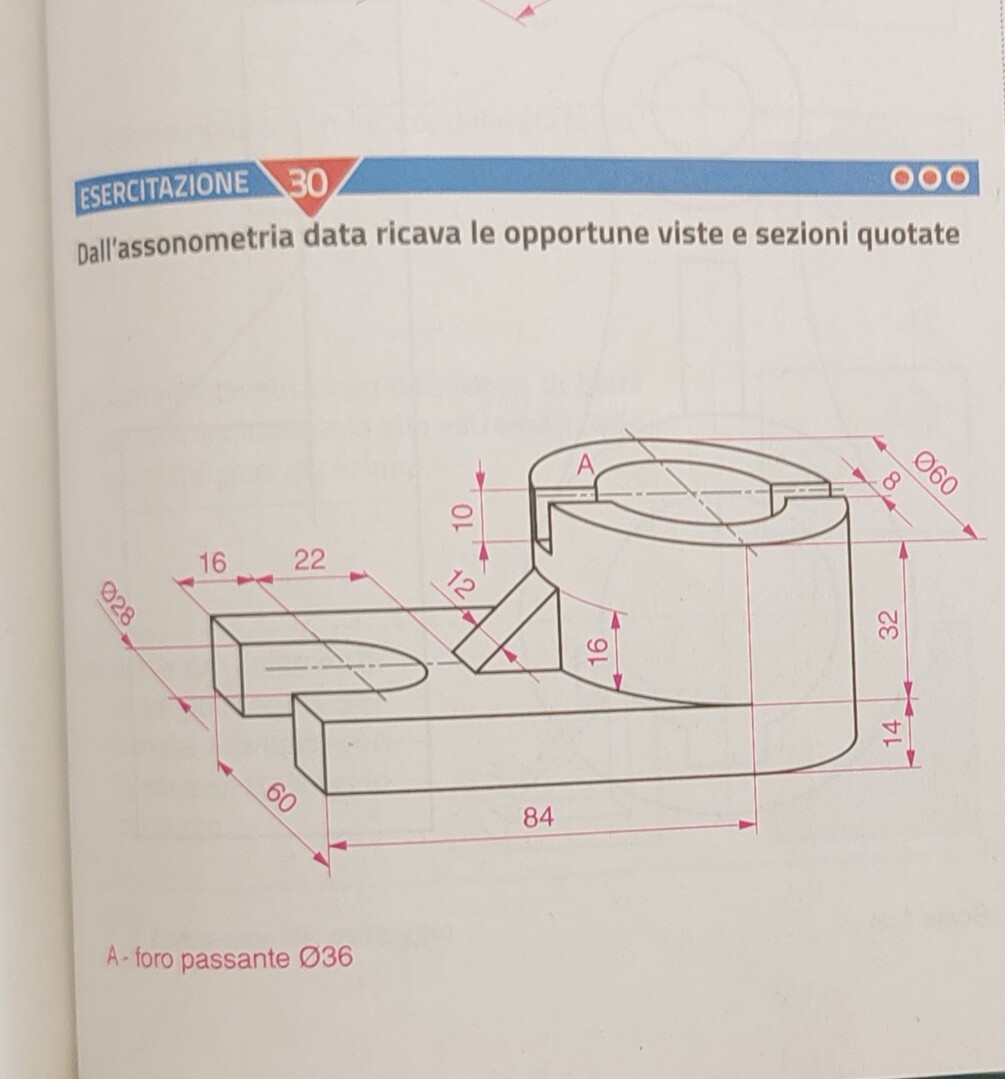

Avrei bisogno di proiezioni ortogonali e sezione di questi disegni

Question

[attach]129345[/attach] [attach]129346[/attach] [attach]129347[/attach] [attach]129348[/attach]

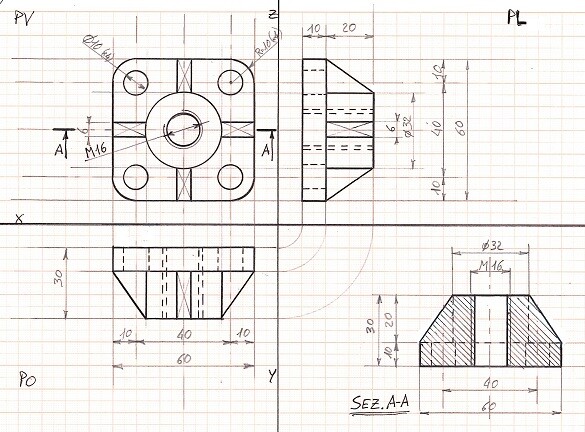

gramor · Accepted Answer

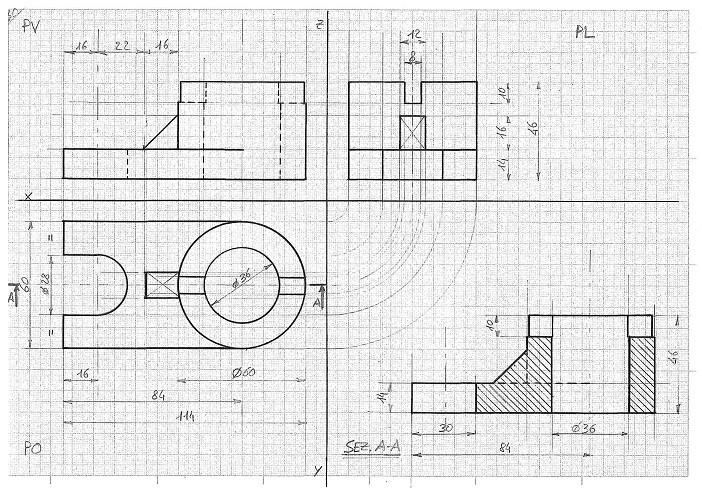

[attach]129376[/attach] ====================================================== Proiezioni ortogonali con sezione A-A del dis. n°30: [attach]129378[/attach]

gramor · Answer

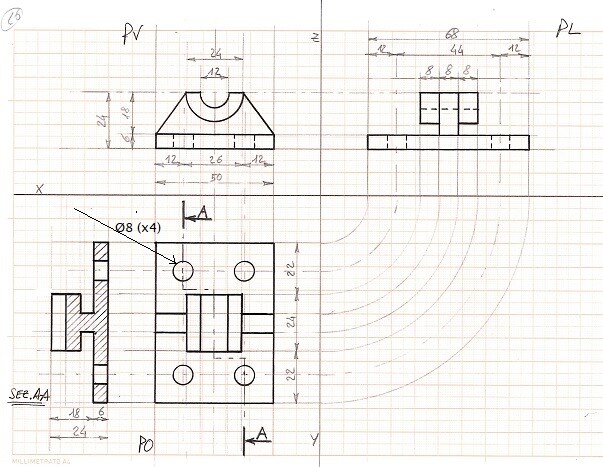

[attach]129379[/attach] ======================================================== Proiezioni ortogonali con sezione A-A del dis. 26: [attach]129381[/attach]

gramor · Answer

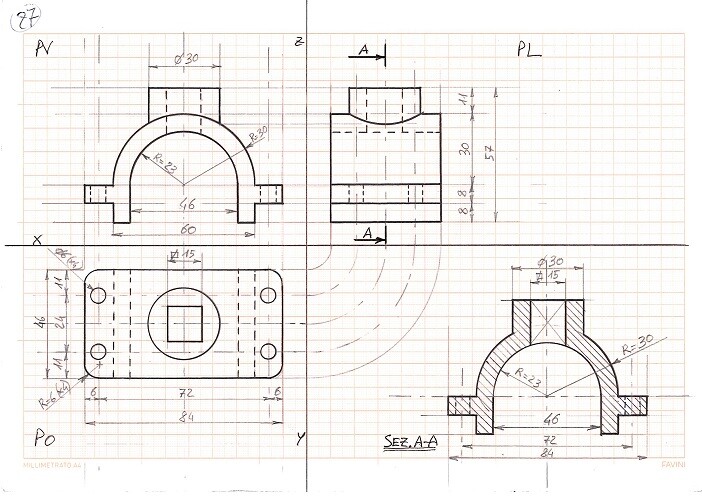

[attach]129382[/attach] ===================================================== Proiezioni ortogonali con sezione A-A del dis.27: [attach]129383[/attach]
