Buongiorno, qualcuno riesce ad aiutarmi con questa proiezione. Grazie.
Buongiorno, qualcuno riesce ad aiutarmi con questa proiezione. Grazie.
5
punti
Livello 0
=======================================================

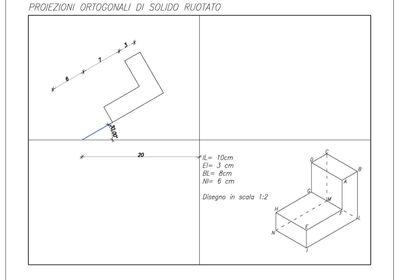

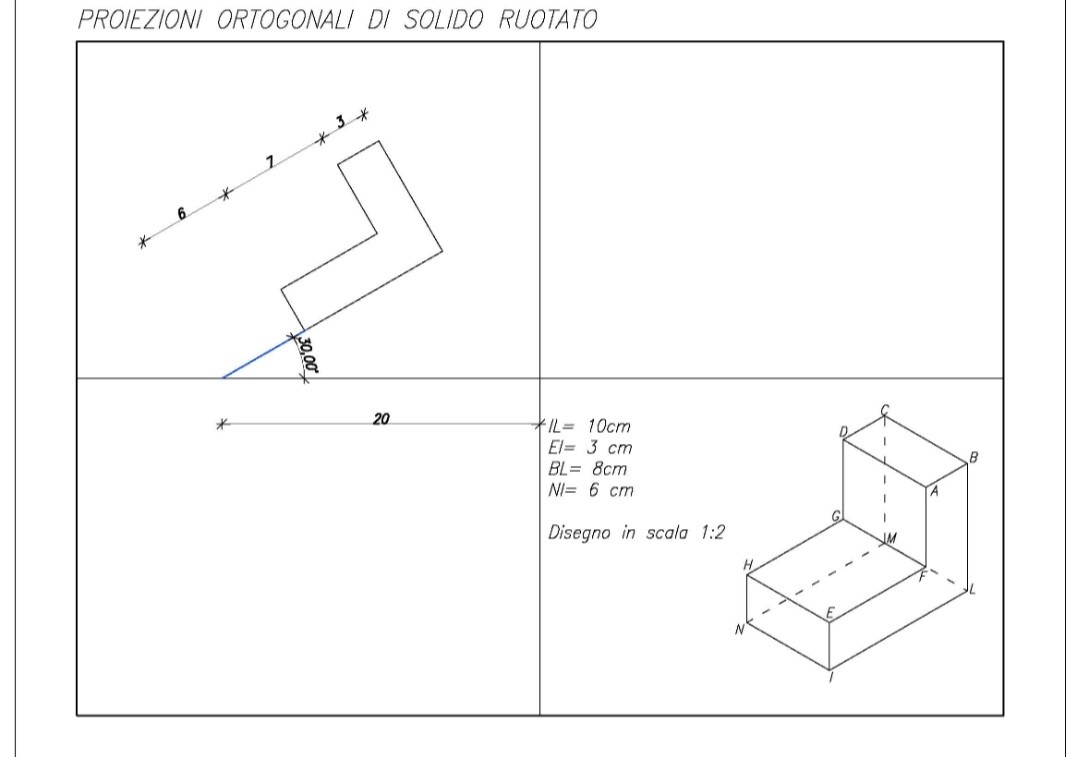

Proiezioni ortogonali in scala 1:2 della squadretta ribaltata di 30° sui piani: PV, PO e PL:
68250
punti
Genius I

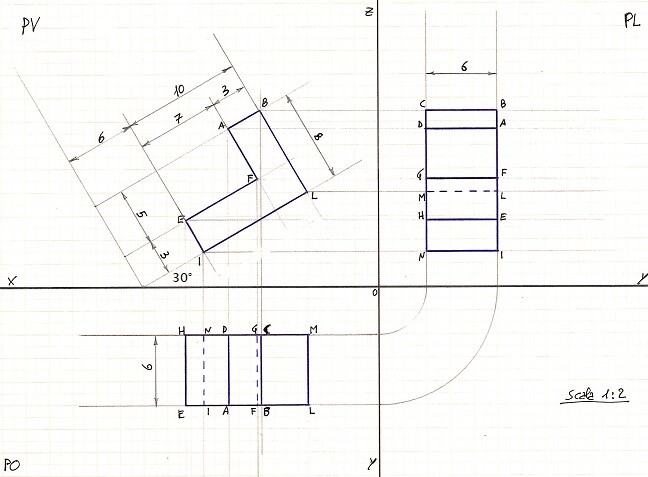

@marco13 - Proiezioni ortogonali sui piani: PV= piano verticale con vista frontale della squadretta inclinata di 30°; PO= piano orizzontale con vista dall'alto; PL= piano laterale con vista dal lato sinistro. Saluti.
@marco13 - N.B.: Il disegno l'ho eseguito in scala 1:2 quindi è tutto in proporzione, purtroppo qui non rende la scala per cui vedi tu ovviamente dimezzando le misure reali. Saluti.
@gramor Grazie mille!!!
@marco13 - Grazie a te, buona serata.
