Proiezioni e sezioni

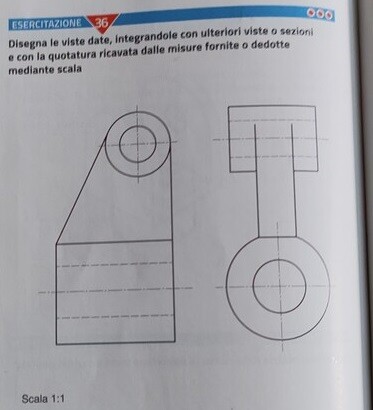

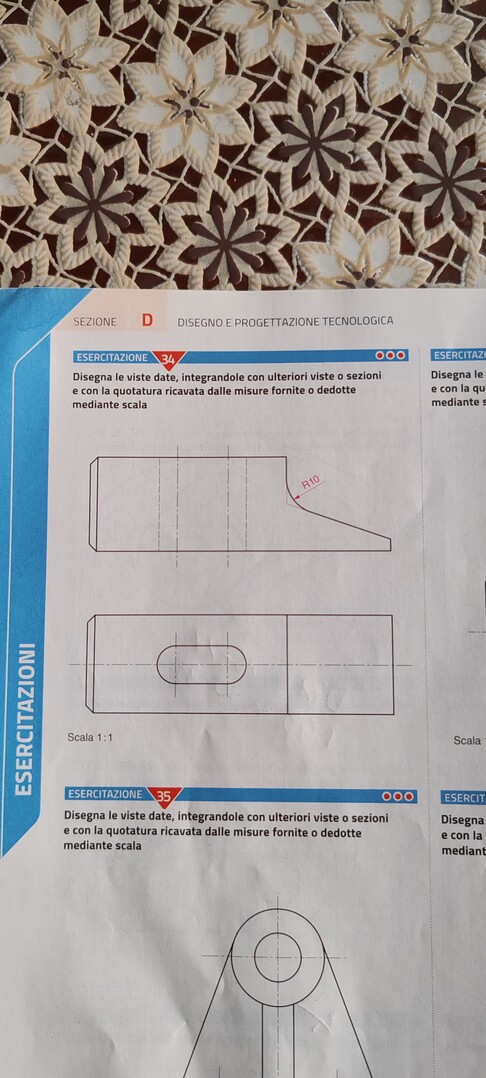

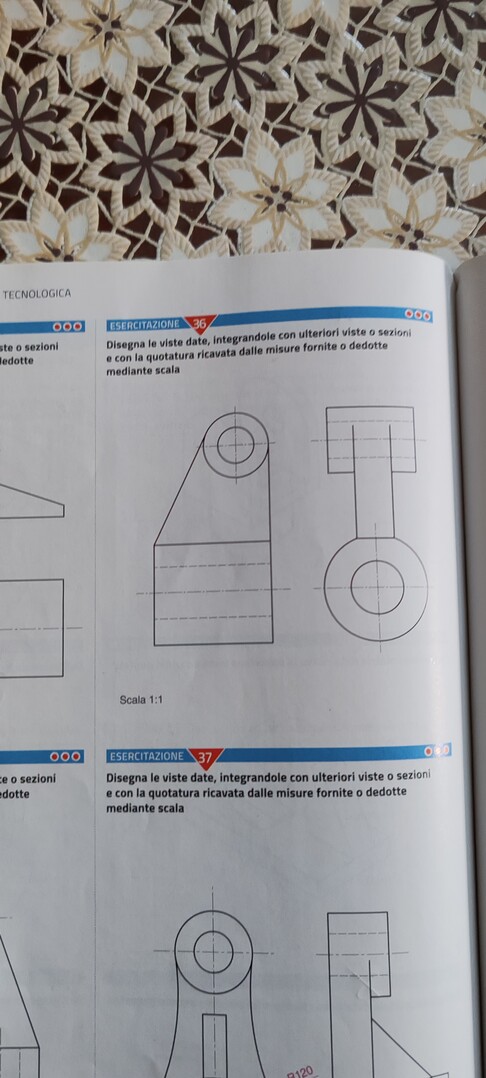

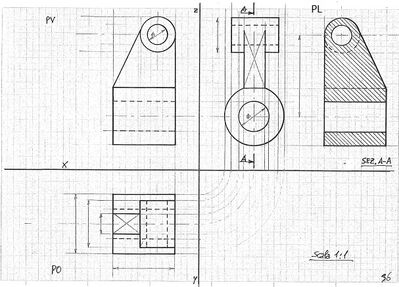

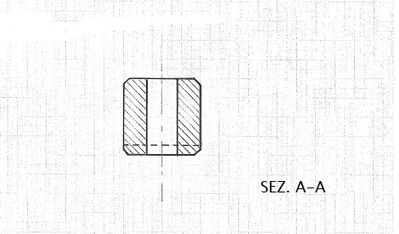

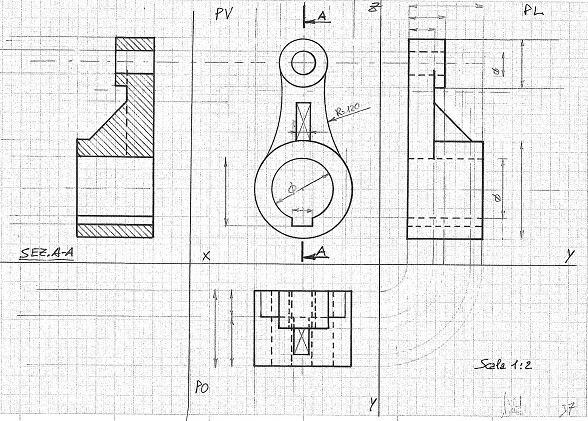

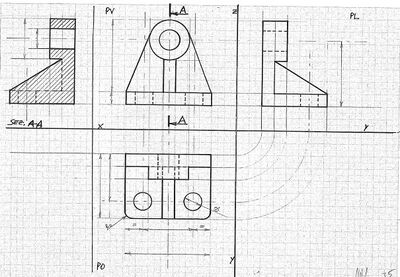

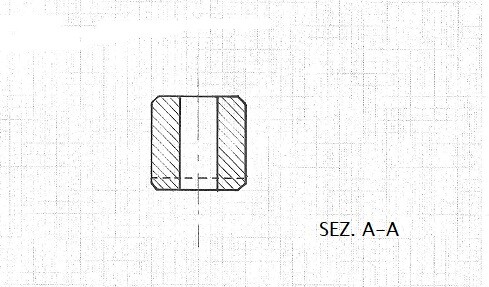

@antoninobarilla - Segue sezione A-A.

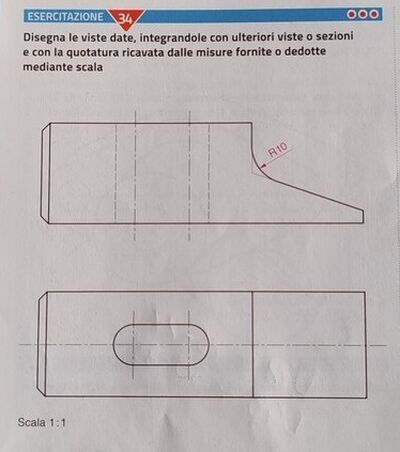

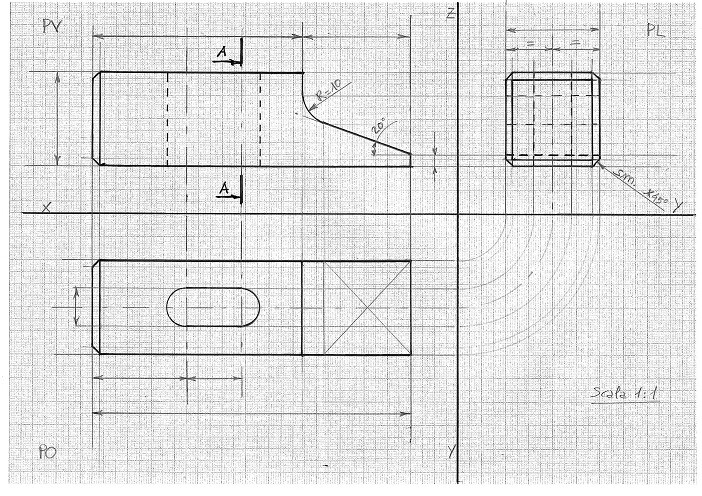

@antoninobarilla - Le quote le devi ricavare dal libro di testo, qui anche ricavandole graficamente dal raggio di 10 sarebbero comunque falsate, però il disegno è in proporzione e ti ho disegnato le linee di quota con le frecce basta aggiungere i valori inoltre dove ho indicato lo smusso aggiungi il valore per esempio: sm. 2×45°; l'angolo di 20° l'ho inserito perché è un valore adimensionale per cui rimane sempre tale. Saluti.

@gramor va bene grazie

@antoninobarilla - Grazie a te, saluti.

@gramor grazie

@gramor hai fatto pure le altre?

@antoninobarilla - Ci lavoro.

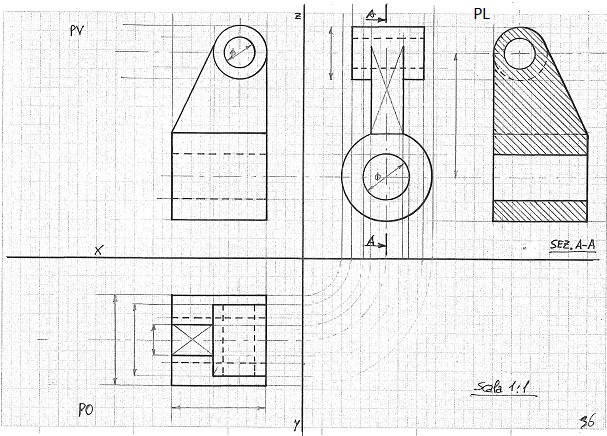

@antoninobarilla - Per le quote le devi rilevare dal testo, come da commento precedente, e inserire sulle linee di quota che ti ho impostato. Saluti.

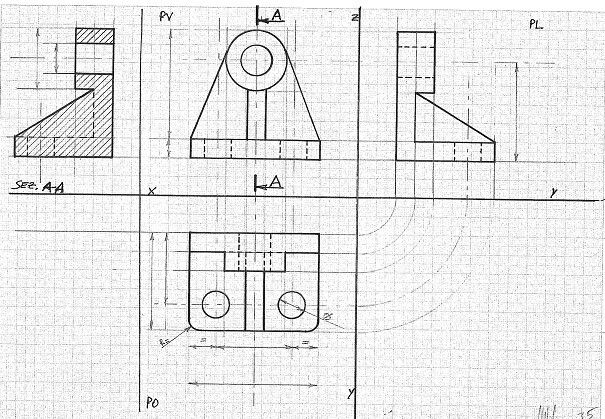

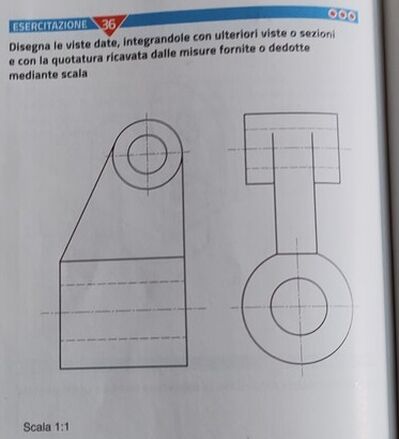

@antoninobarilla - Quote da rilevare dal testo, come da commento precedente, e inserire sulle linee di quota già impostate. Saluti.

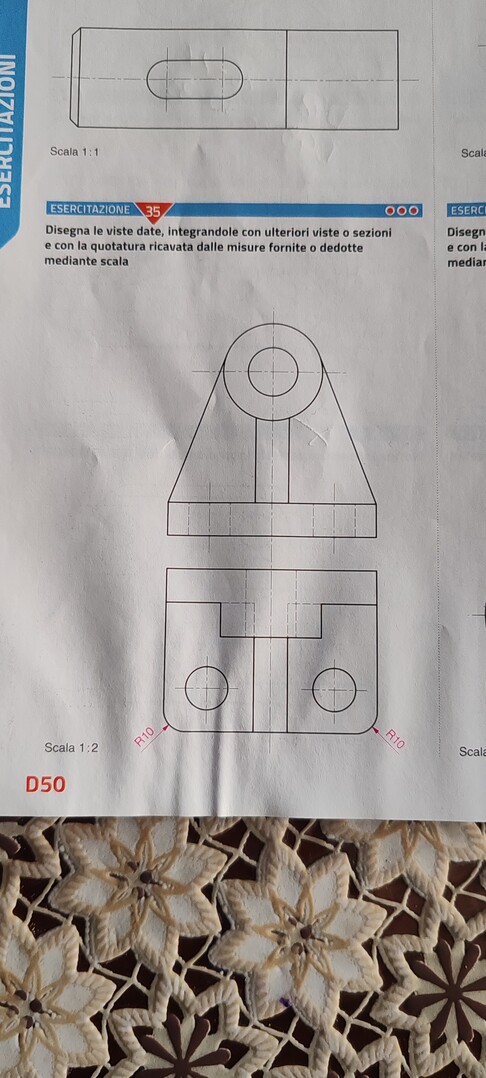

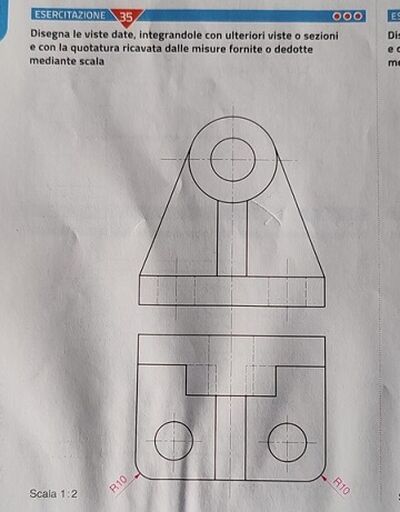

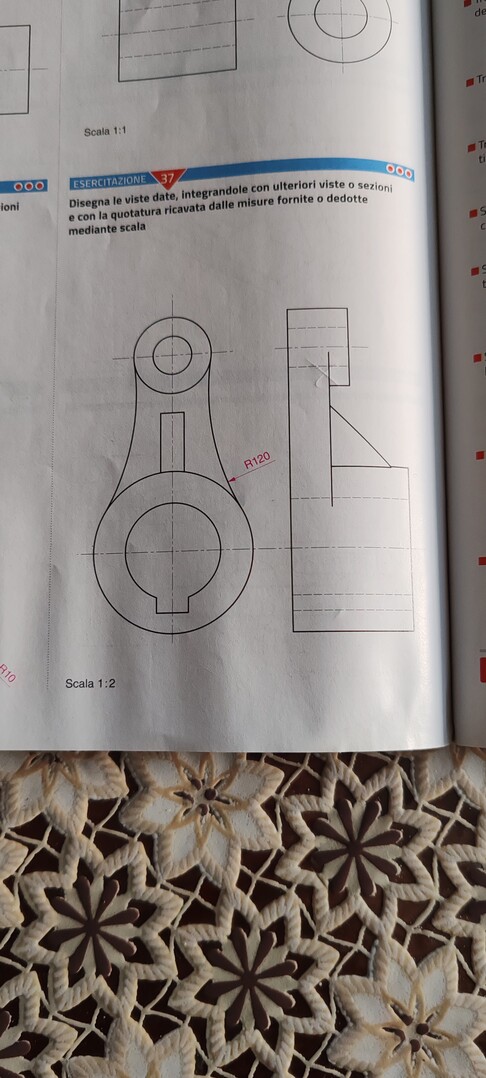

@antoninobarilla - N.B.: Occhio alla scala, scala 1:2 cioè devi dimezzare graficamente le misure. Saluti.

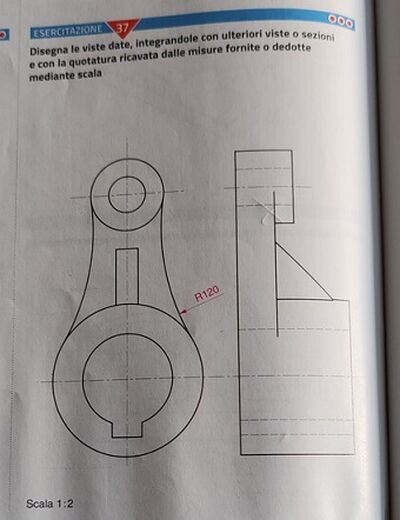

@antoninobarilla - Rileva dal testo le misure, come da commento precedente, e inseriscile sulle linee di quota che ti ho impostato ma anche qui la scala è 1:2 quindi scrivi la misura rilevata della quota ma disegna le linee dividendo per due la misura. Saluti.

@gramor grazie per tutti buona giornata

@antoninobarilla - Grazie a te, buona giornata.
