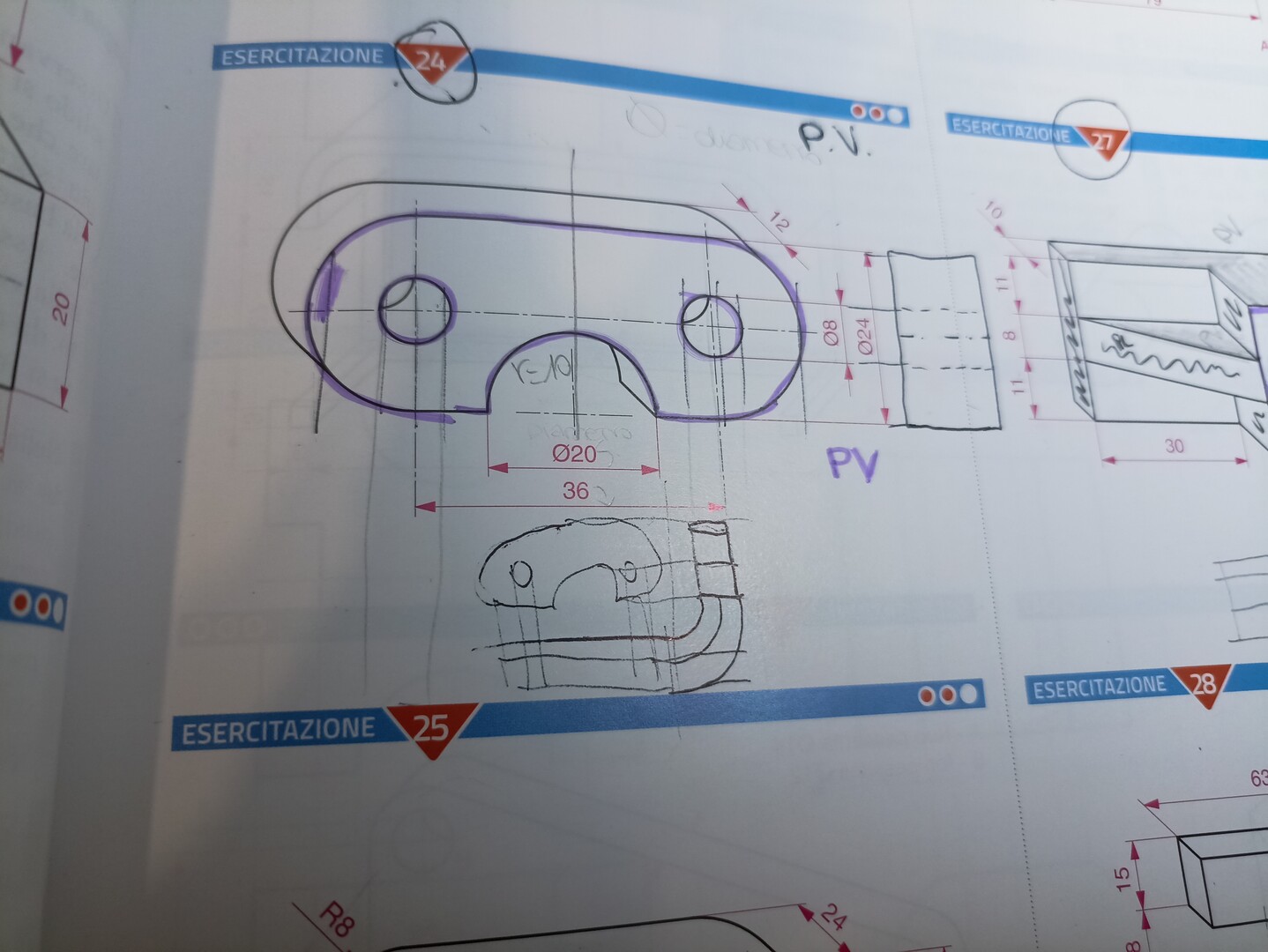

Mi potete aiutare per favore. Non riesco a capire da dove devo partire
Mi potete aiutare per favore. Non riesco a capire da dove devo partire
8
punti
Livello 0
@ol - Lo schizzo che hai disegnato e la vista di lato andavano già bene, solo da togliere quella linea centrale in basso, erano solo da mettere in bella copia.
========================================================

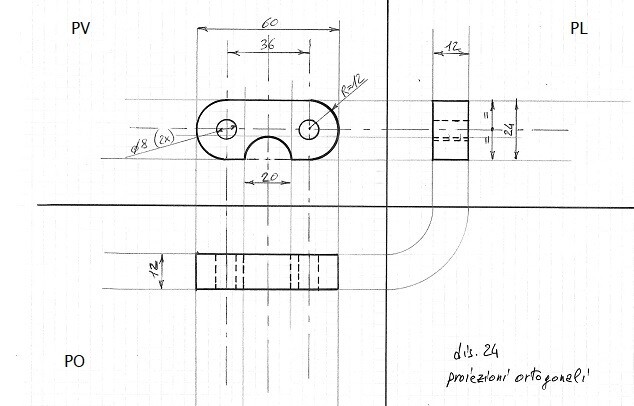

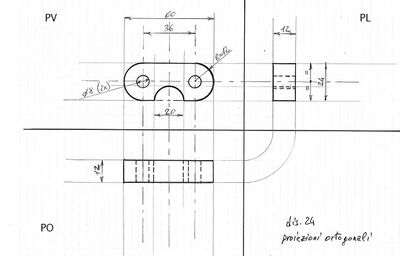

Proiezioni ortogonali con le tre viste principali sui piani, PV, PO e PL del particolare 24:
68263
punti
Genius I
@ol - Sistema europeo. PV= piano verticale con la vista frontale; PO= piano orizzontale con la vista dall'alto; PL= piano laterale con la vista dal fianco sinistro. Saluti.
@gramor grazie
@ol - Grazie a te, saluti.
@gramor 👍👌👍
